Радиографический контроль тепловых сетей

11 Января 2019

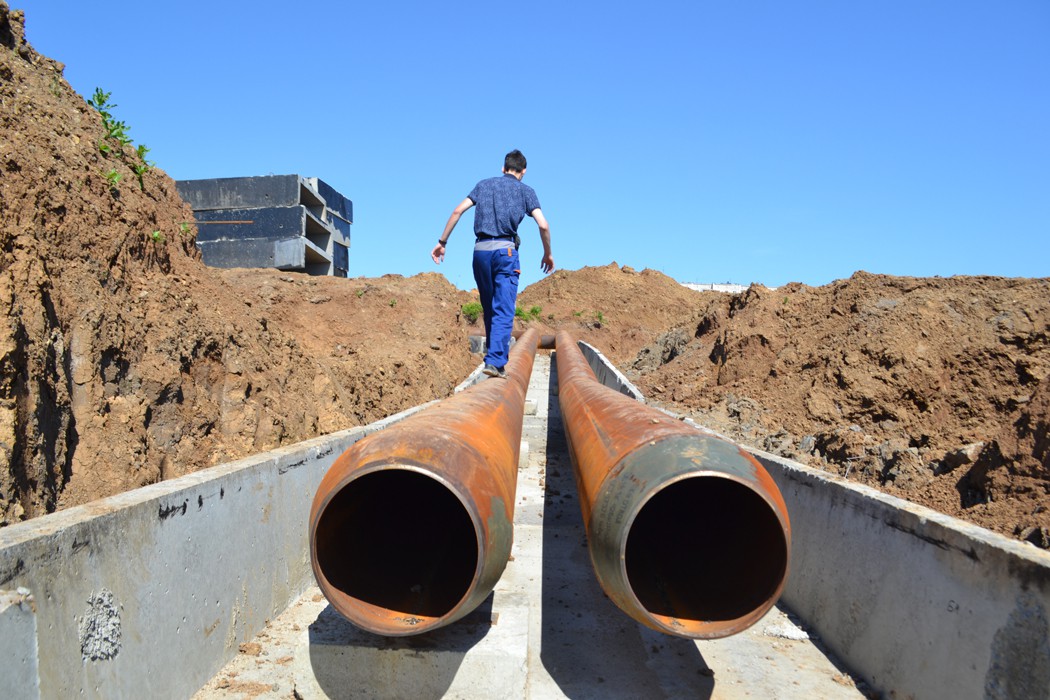

Объект контроля: тепловые сети, система отопления: «подача» и «обратка». Диаметр трубы — 426 мм. Толщина стенки — 8 мм.

Нормативная документация

Строительные нормы и правила СНиП 3.05.03-85 «Тепловые сети» предписывают проводить контроль качества сварных соединений трубопроводов при помощи радиографической или ультразвуковой дефектоскопии.

Оба метода проводятся в соответствии с правилами Госгортехнадзора СССР. Радиографический проводится согласно ГОСТ 7512-82, а ультразвуковой — согласно ГОСТ 14782-76.

Мы выбрали рентгеновский метод контроля, так как в распоряжении дефектоскопистов были рентгеновские аппараты. Соответственно регламентирующим документом стал ГОСТ 7512-82. С 1 ноября 2018 года в силу вступил ГОСТ ISO 17636-1-2017, поэтому им также можно руководствоваться при проведении радиографического контроля.

Выбор схемы просвечивания и класса чувствительности

Доступа внутрь трубы у дефектоскопистов не было. Из-за этого была выбрана схема контроля через 2 стенки в 5 экспозиций. Так как теплосети не являются объектом повышенной важности был выбран 2-й класс чувствительности.

Оборудование и расходники

В качестве источника излучения был выбран рентгеновский аппарат «Памир-300». С ним мы использовали плёнку AGFA F8 и экраны AGFA RCF. Предпочтение было отдано флюорометаллическим экранам, так как они дают лучшее качество изображения в сравнении с обычными флюоресцентными экранами.







17 мм
Радиационная толщина.
Сложена из 2-х стенок по 8 мм,
плюс валик усиления

Разметка точки и направления отсчёта

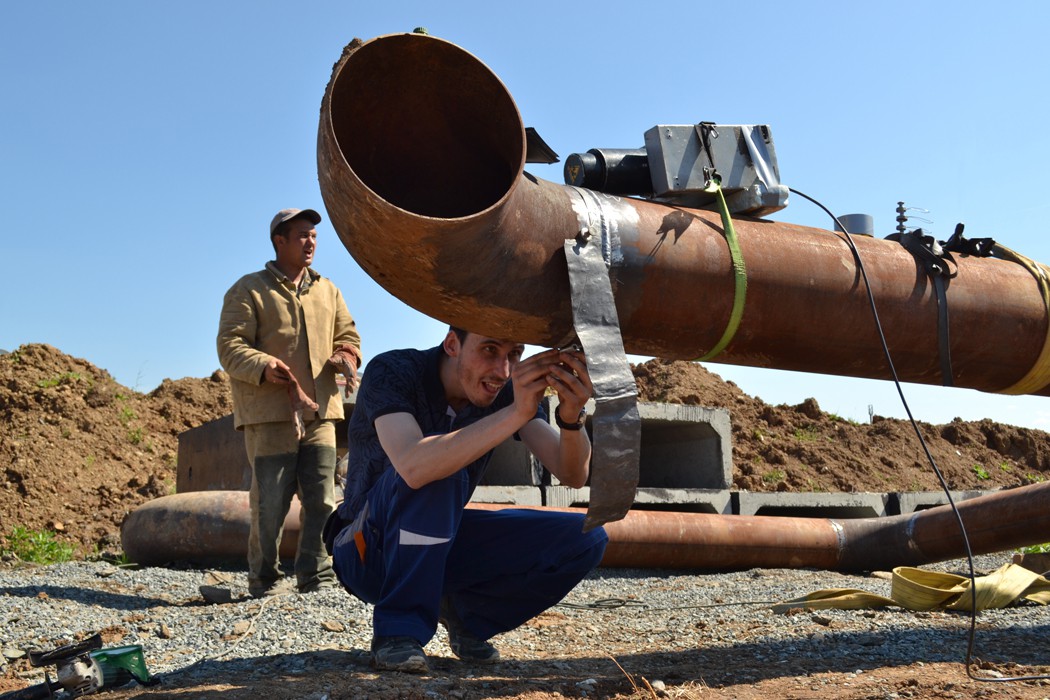

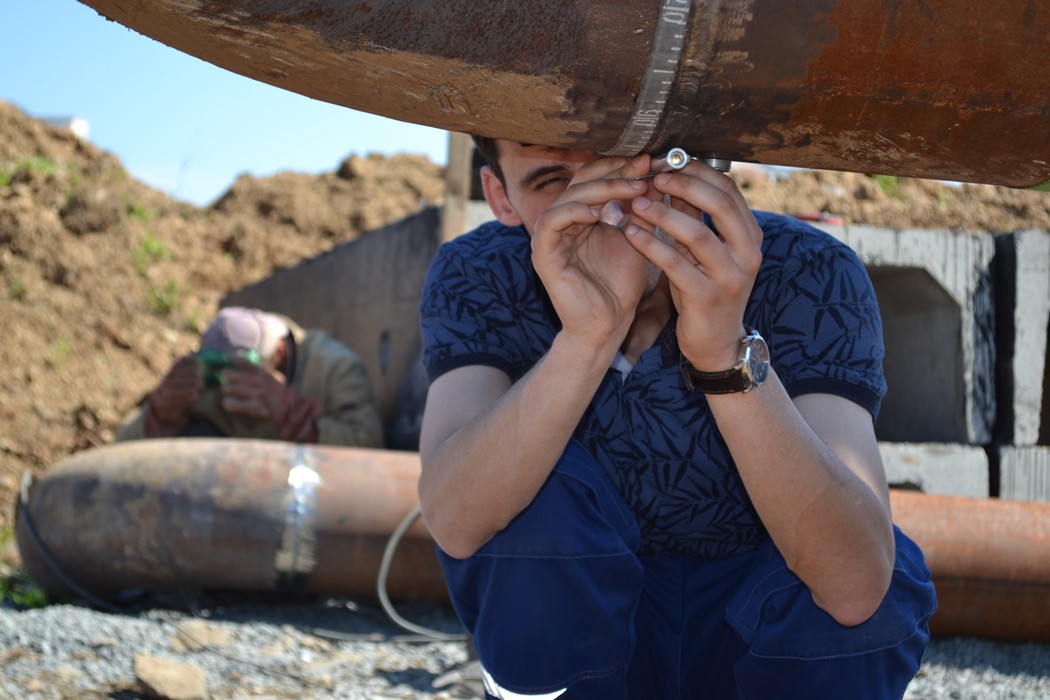

Расположение рентгеновской кассеты

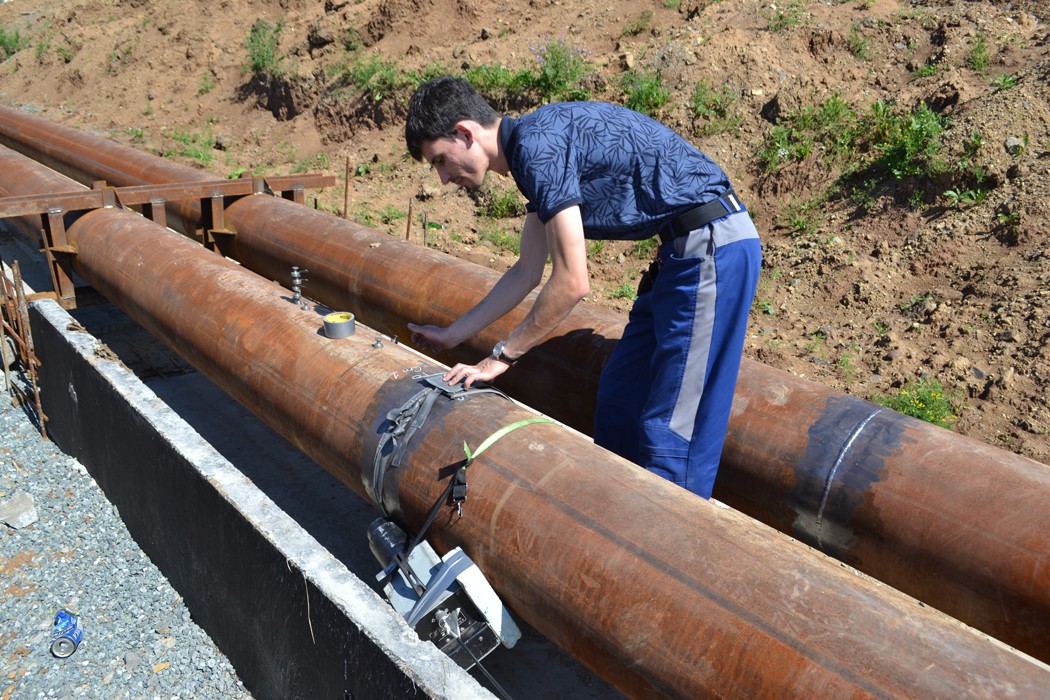

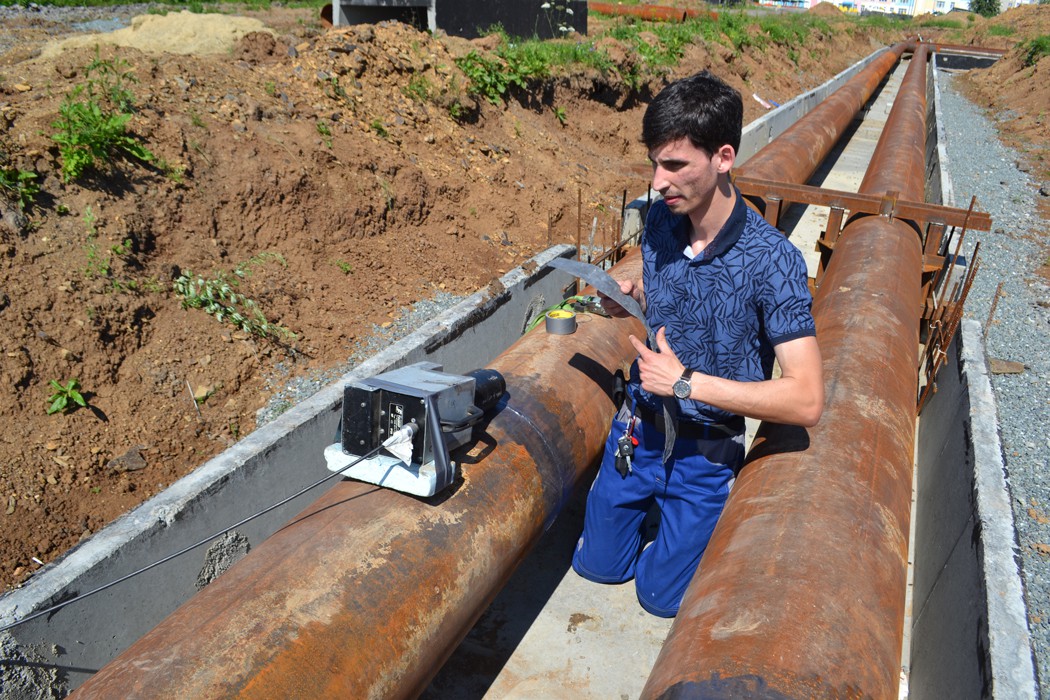

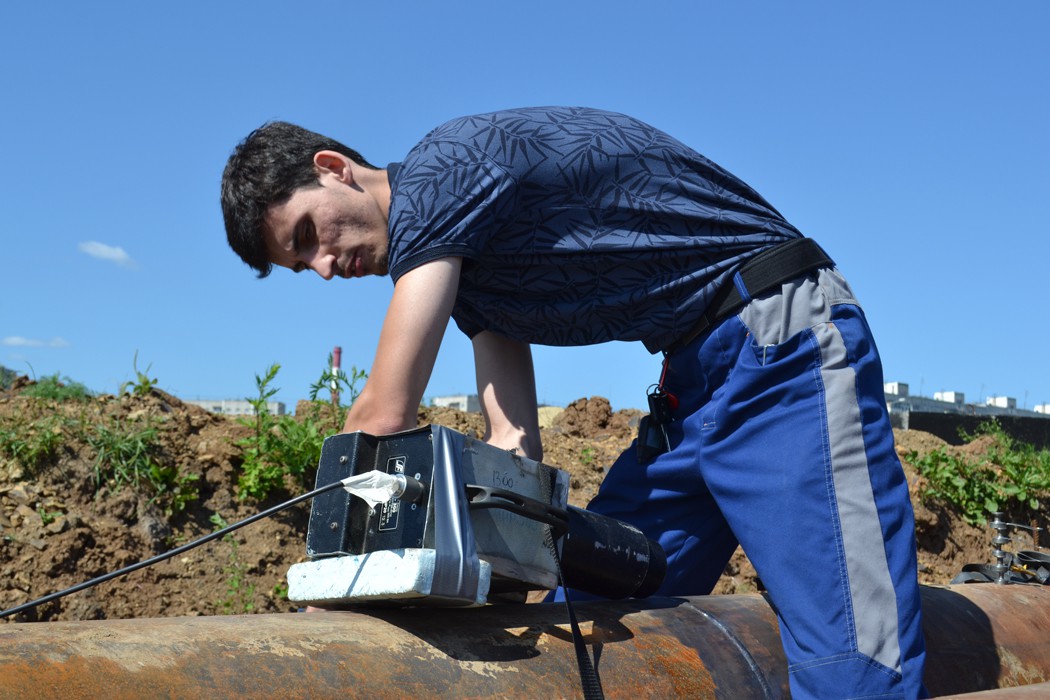

Фиксация рентгеновского аппарата

Параметры экспозиции

Для радиационной толщины 17 мм (2 толщины стенки + валик усиления) чувствительность должна составлять не более 0,4 мм. Параметры экспозиции: фокусное расстояние — 450 мм, время экспозиции — 25 с.

Экспозиционная доза контролировалась с помощью дозиметров ИД-02. Для определения качества изображения использовались канавочные эталоны №11.

Результат

Согласно ГОСТ плотность почернения снимка должна быть не менее 1,5 Б., а чувствительность — 0,2 мм. В нашем случае плотность почернения соответствовала 2,3 Б.

В ходе расшифровки снимка были обнаружены непровары и утяжины. Маркировка дефектов: Fa5>10%; Fa4>10%; 2Da10Σ20<10%; Fa8>10%; Aa0,8.

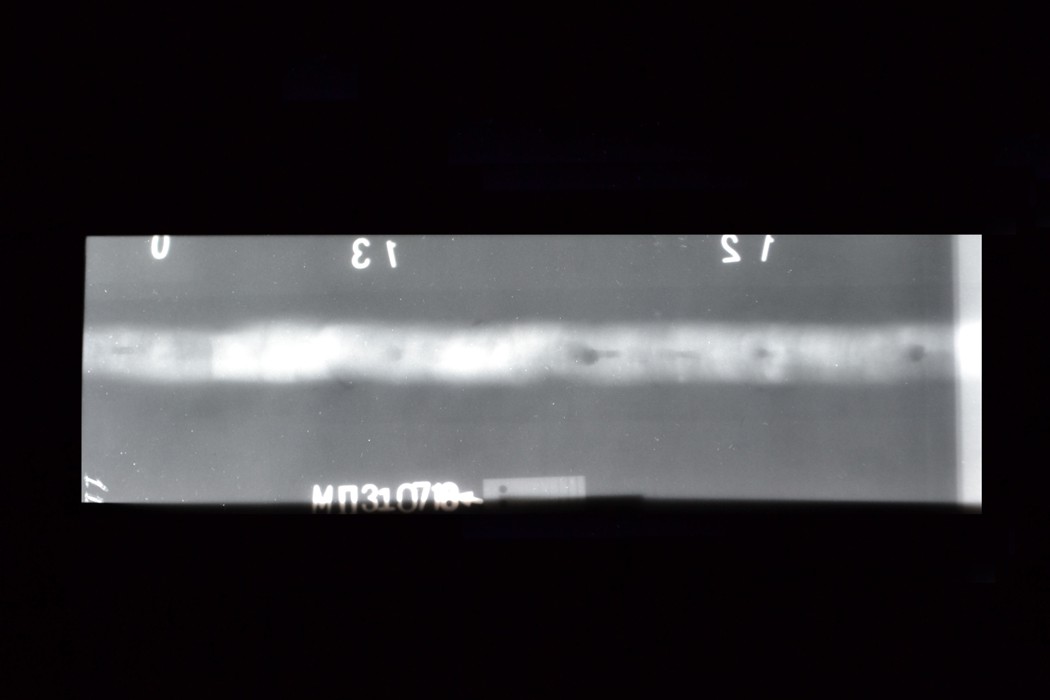

Снимок сварного шва, полученный при помощи аппарата «Памир-300»
