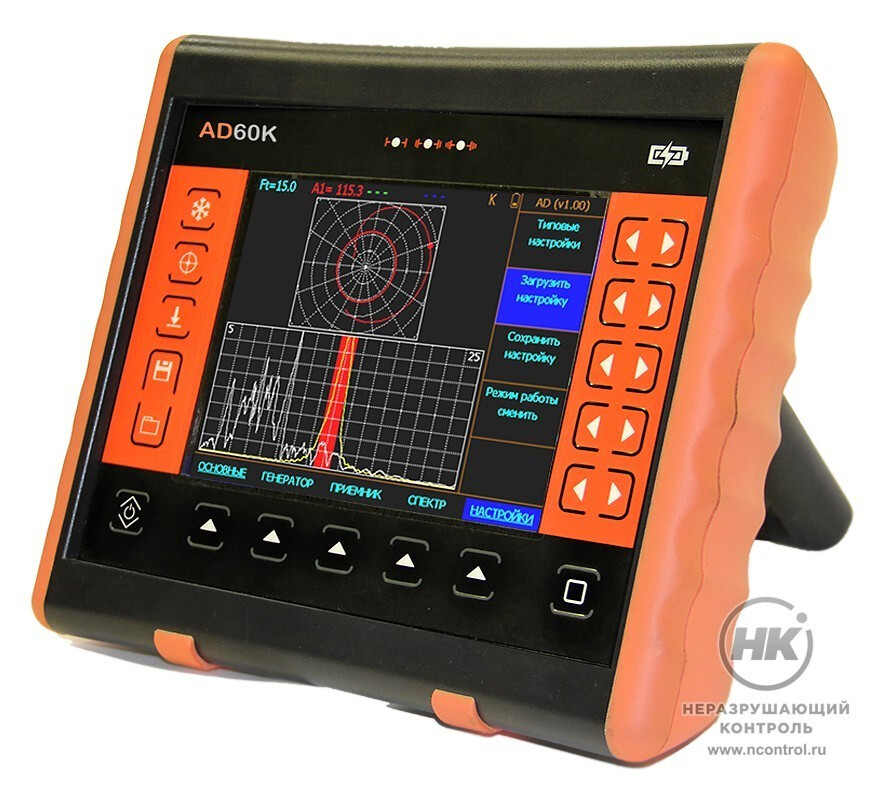

Акустический дефектоскоп АД-60К

Акустический дефектоскоп АД-60К имеет генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний. Применяется для определения расслоений, непроклея, внутренних дефектов структуры материала.

Дефектоскоп позволяет подключать любые типы импедансных (совмещённые, раздельно-совмещённые) и ударных (с пьезоэлементами или микрофоном) преобразователей. Память прибора сохраняет сигнал, его спектральную характеристику, параметры настройки и результаты измерения.

Небольшой вес, сменный аккумулятор, хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в цеховых, полевых и аэродромных условиях.

Прибор внесён в реестр средств измерений Российской Федерации.

8  часов
Время работы
от аккумулятора

Особенности

  • цветовая развёртка типа «водопад», позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК;
  • высокая информативность развёртки позволяет суммировать данные о сигнале;
  • одновременное отображение реального сигнала с преобразователя и его спектра;
  • оконные функции Блэкмана, Хеннинга, Хэмминга;
  • дифференциальный режим позволяет записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним;
  • отдельная регулировка усиления во временной и частотной областях;
  • сохранение 100 настроек и 1000 результатов контроля;
  • три независимые зоны в частотной области.

Технические характеристики

Импульс возбуждения комбинированный: радиоимпульс + прямоугольный импульс;
частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора 20±1 В
Диапазон рабочих частот от 50 Гц до 2 МГц
Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя 0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе 110 дБ
Раздельная регулировка усиления сигнала предварительный усилитель: 0 – 70 дБ
цифровое усиление: 0 – 40 дБ
усиление в спектральной области: 0 – 100 дБ
Шаг регулировки усиления 0.1 - 1 - 2 - и 10 дБ
Тип приёмника линейный, квадратурный, согласованный
Оконные функции прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим есть
Автоматическая балансировка преобразователя есть
Типы используемых преобразователей – импедансный раздельно-совмещённый
– импедансный совмещённый
– ударный с микрофонным приёмником
– ударный с пьезоэлектрическим приёмником
Реализуемые методы контроля импедансный, свободных колебаний
Отображение сигнала радиосигнал во временной области, спектр, комплексная плоскость, С-скан «водопад»
Зоны контроля три независимых зоны АСД в частотной области,
регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД) световая и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей цветной, TFT 640×480 точек (135×100 мм),
специальная функция для работы на ярком солнечном свете
Память 100 настроек, 1000 протоколов контроля
Интерфейс USB
Разъем подключения преобразователей LEMO FGG.1B 6 pin + 10 pin
Аккумулятор дефектоскопа Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч
Время работы дефектоскопа 6 – 8 часов от аккумуляторов
Внешнее питание дефектоскопа блок питания от сети 220 В, 50 Гц AC 15 В / 2,5 А DC
Диапазон рабочих температур от -30 до +55 °С
Размер (В×Ш×Д) 200×225×80 мм
Масса 1,5 кг с аккумуляторами
Производитель
НПЦ «Кропус»
