Стилоскоп СЛП-4у (мини)





Стилоскоп переносной СЛП-4У (мини, уменьшенный) является самым маленьким и компактным прибором для спектрального анализа. Длина прибора составляет всего 42 см. Для предоставления прибору возможности работать в труднодоступных местах держатель дискового электрода заменен на держатель электродов карусельного типа. Расстояние между контактной площадкой и электродом у стилоскопа СЛП-4У составляет 33мм. Контактная площадка выполнена в виде полукруга, что позволяет анализировать детали с ломаной структурой и сложной геометрией.

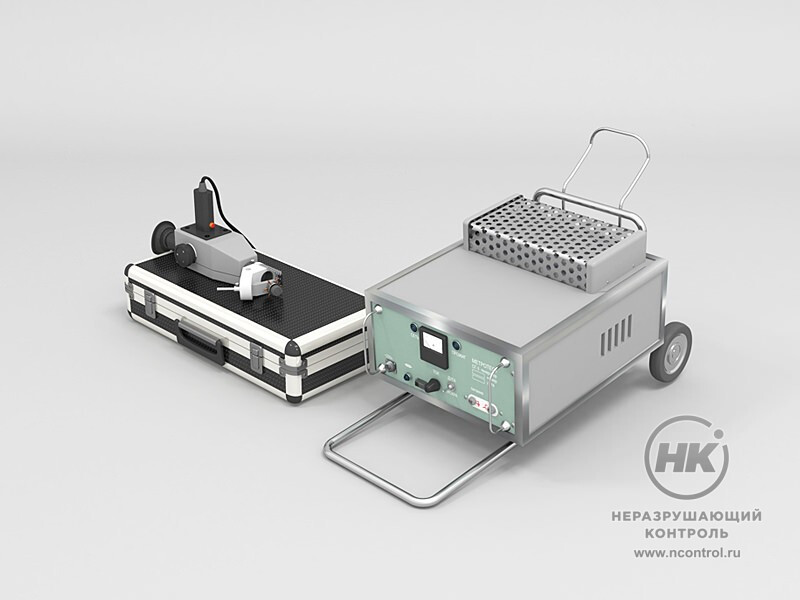

Для анализа может быть использован стержневой электрод, либо держатель электродов карусельного типа. Держатель включает шесть мест под электроды высотой 15 мм. Данная функция позволяет моментально переключаться с одного электрода на другой. К примеру, со стального на медный электрод. Генератор прибора установлен на перекатном устройстве и может работать в режимах «искра» и «дуга».

42  см
Длина прибора




Особенности

  • основной особенностью стилоскопа СЛП-4У является самая короткая оптическая труба, которая дает максимальное увеличение среди всей линейки стилоскопов, что позволит увидеть в окуляр спектр с максимальным увеличением;
  • в комплекте поставляется кейс для хранения и транспортировки прибора;
  • корпус прибора выполнен из пластика, поэтому стилоскоп СЛП-4У (мини) имеет самый малый вес среди всей линейки стилоскопов: не более 2-х килограмм.


Технические характеристики

Рабочий диапазон спектра, нм 360-720

Фокусное расстояние, мм:

объектива

окуляра



304,6

28,8

Режим работы дуга/искра
Ток нагрузки, А 3÷7
Электропитание, В/Гц ~220/50
Потребляемая мощность, кВт, не более 1,2
Предел разрешения (прибор допускает раздельное наблюдение спектральных линий)

519,146

519,235

Полный угол дисперсии для области 390-670 нм - 18 градусов 18 минут
Обратная линейная дисперсия по областям

420 нм - 1,7 нм/мм

500 нм - 4,5 нм/мм

650 нм - 13,9 нм/мм

Габаритные размеры, мм, не более

стилоскопа;

генератора



150х280х470

230х360х410

Масса комплекта, кг, не более 20
