Модульная линия MAGNAFLUX ZA-28 ZYGLO

Товар снят
с производства

В избранное

Сравнить

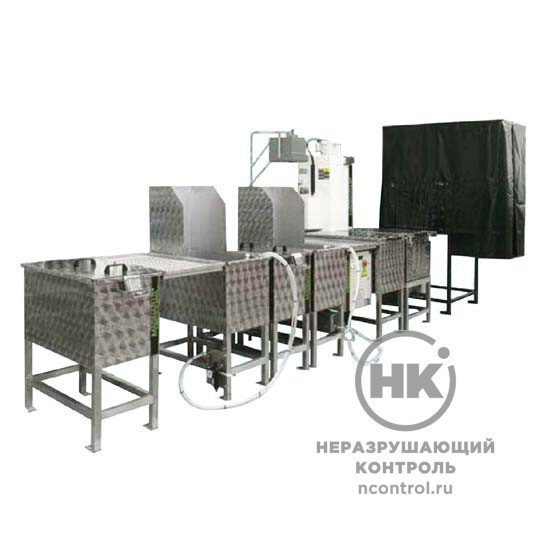

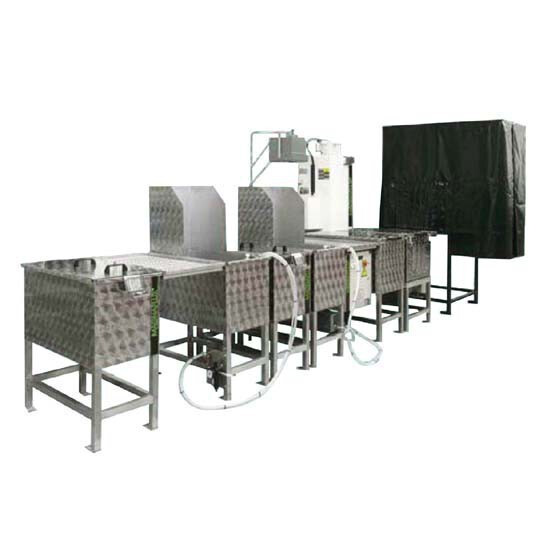

Модульные линии MAGNAFLUX ZA-28 ZYGLO предназначены для люминесцентного капиллярного контроля деталей максимальной размерности 350 мм х 350 мм х 820 мм. Сняты с производства.

Широкий набор модулей позволяет скомпоновать линию в соответствии с технологическим процессом контроля. В состав линии можно включить любое количество модулей из следующего перечня: бак для пенетранта; бак предварительной промывки; бак окончательной промывки; бак для эмульгатора/очистителя; сушку горячим воздухом; шторм-камеру для нанесения порошкового проявителя; дренажные лотки; смотровую кабину.

2 бар
Давление подачи воздуха

Основные технические характеристики

Предлагаются три стандартных комплектации:
ZA 28E для контроля люминесцентными постэмульгируемыми пенетрантами
ZA 28W для контроля люминесцентными водосмываемыми пенетрантами
ZA 28H для контроля люминесцентными пенетрантами с использованием гидрофильного способа очистки.

Варианты исполнения линии

Линия ZA-28W - Линия для контроля с применением водосмываемых пенетрантов.
В состав линии входит 5 компонентов : бак для пенетранта, бак для промывки, сушильная камера, "шторм"-камера для нанесения сухого проявителя, смотровая кабина.

Линия ZA-28E - Линия для контроля с использованием постэмульгируемых пенетрантов.
В состав линии входит 6 компонентов : бак для пенетранта, бак для эмульгатора, бак для промывки, сушильная камера, "шторм"-камера для нанесения сухого проявителя, смотровая кабина.

Линия ZA-28H - Линия для контроля с использованием гидрофильного эмульгатора. Линия обеспечивает наивысшую чувствительность контроля.
В состав линии входит 7 компонентов: бак для пенетранта, бак для предварительной промывки, бак для эмульгатора, бак для окончательной промывки, сушильная камера, "шторм"-камера для нанесения сухого проявителя, смотровая кабина.

Документы в PDF

Скачать карточку в формате PDF

Особенности

все баки изготовлены из нержавеющей стали, а остальные поверхности обработаны износоустойчивой краской;
смотровая кабина оборудована ультрафиолетовыми лампами мощностью 100 Ватт;

баки для промывки оснащены ручным шлангом с распылительной насадкой;
сушильный блок имеет систему рециркуляции воздуха и регулирующий термостат.

Технические характеристики

Максимальный размер модуля	400х400х820 мм
Источник питания от сети	220В\240В, 1 фаза
Давление подачи воздуха	2 Бар
