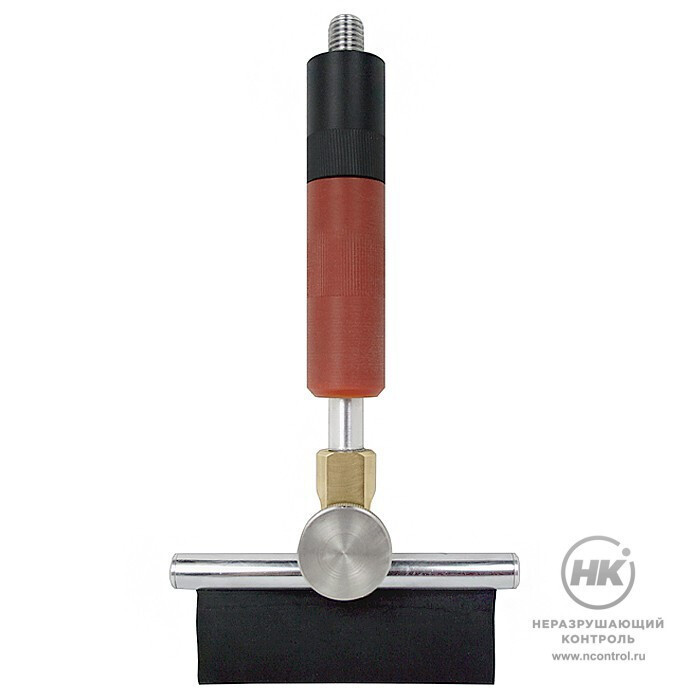

Плоский резиновый электрод

Плоский резиновый электрод предназначен для определения мест нарушений сплошности изоляционных покрытий изделий различной формы. Используется в составе электроискровых дефектоскопов «Корона 1», «Корона 2.1», «Корона 2.2» либо аналогичных по назначению. Имеет различные типоразмеры.

Плоский резиновый электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель, и оператор вручную щёточной частью контролирует поверхность покрытия. Несколько типоразмеров и форм электродов обеспечивают высокую производительность при контроле квазиплоских, цилиндрических и сложнопрофильных изделий, либо изделий с малой кривизной.

300  мм
Ширина электрода лепесткового типа

Особенности

  • не повреждает покрытия с малой механической прочностью;
  • резиновую часть при необходимости легко заменить;
  • высокая износостойкость;
  • за счёт применения мягкой резины обеспечивает повторяемость формы поверхности контролируемого изделия;
  • возможность изготовления электродов заданного сечения, например, для труб.

Технические характеристики

Назначение подведение электрического напряжения к поверхности изоляционного покрытия объекта контроля
Материал токопроводящая резина
Объект контроля плоские, цилиндрические, сложнопрофильные изделия
Ширина электрода 400 мм, 300 мм (лепестковый), 280 мм, 140 мм, 100 мм
Совместимость с дефектоскопами «Корона 1», «Корона 2.1», «Корона 2.2»
