Толщиномер и анализатор покрытий FISCHERSCOPE X-RAY XAN 500

FISCHERSCOPE X-RAY XAN 500 — это универсальный рентгенофлюоресцентный прибор, который можно использовать как портативный прибор, как настольное устройство либо интегрировать в производственные линии. Измеряет толщину покрытия и анализирует состав сплавов.

Кремниевый дрейфовый детектор в составе прибора гарантирует правильные результаты измерений всего за несколько секунд. Прибор поставляется в комплекте с планшетом и работает с программным обеспечением WinFTM. Анализ производится на основе метода фундаментальных параметров, что позволяет исключить предварительную калибровку.

При измерении толщины покрытия важно обеспечить неизменное расстояние между устройством и образцом, а также прямое направление лучей. Для этого в приборе реализована система 3-точечной поддержки, которая служит для стабильного и безопасного позиционирования утройства.

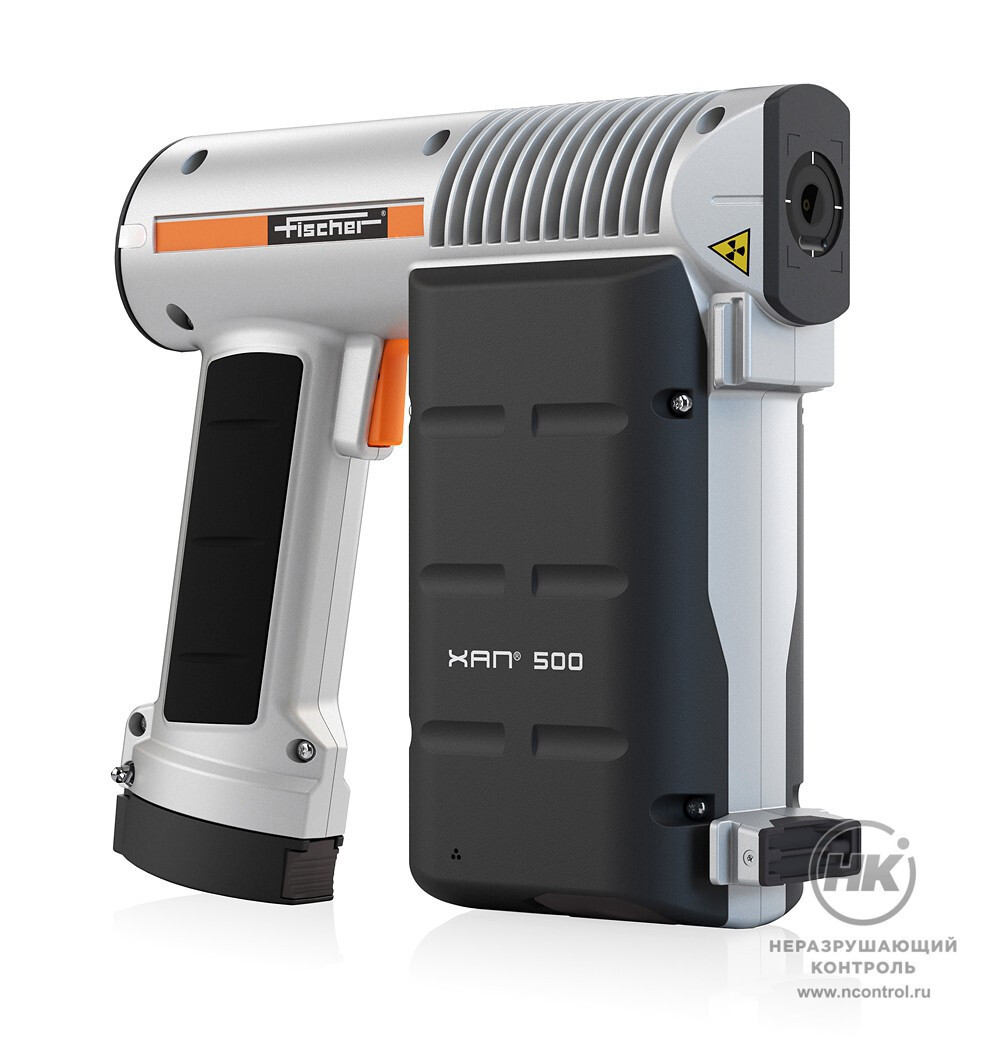

Портативная версия прибора с пистолетной рукояткой выполнена для удобства мобильного использования, например, для контроля покрытий автомобильных крыльев, труб, турбинных лопаток. Вместе со специальным кейсом анализатор может использоваться в качестве настольного прибора с измерительной камерой. Это даёт возможность анализировать большое количество мелких деталей, таких как гайки или болты.

3×3  мм
Область измерения

Особенности

  • возможность измерения толщины покрытия во время производства (Zn, ZnNi, Ag, Au);
  • определяет толщину и состав покрытия одним измерением;
  • портативная измерительная камера, доступна опционально;
  • хорошая воспроизводимость измерений при исследовании крупногабаритных деталей;
  • измерения в соответствии со стандартами DIN ISO 3497 и ASTM B 568;
  • поддержка WI-FI и BLUETOOTH.

Технические характеристики

Диапазон элементов от серы S (16) до урана U (92), анализирует одновременно до 24 элементов
Рентгеновский источник термически стабилизированная вольфрамовая трубка
Напряжение источника излучения макс. 40 кВ, анодный ток 100 мкА макс., электрическая мощность 2 Вт, макс. 4 Вт
Апертура (коллиматор)  Ø 2 мм
Область измерения Ø 3 мм
Рентгеновский детектор кремниевый дрейфовый детектор, разрешение ≤160 эВ
Портативная измерительная камера:
– область размещения образца
150×330 мм
– максимальная масса образца 10 кг
– максимальная высота образца 40 мм
Питание литиево-ионная аккумуляторная батарея 7,2 В / 6,2 Ач
Время работы около 6 часов
Зарядное устройство AC 115 - AC 230 В, 50/60 Гц
Потребляемая мощность макс. 20 Вт
Класс защиты
IP54
Диапазон рабочих температур
от +10 до +40 °С
Температура хранения
от 0 до +50 °С
Габариты:

– прибор
210×230×75 мм
– измерительная камера
380×220×385 мм
Масса:

– прибор
1,9 кг
– в комплекте с измерительной камеройбатареями и планшетом
около 9 кг
Производитель
Helmut Fischer
