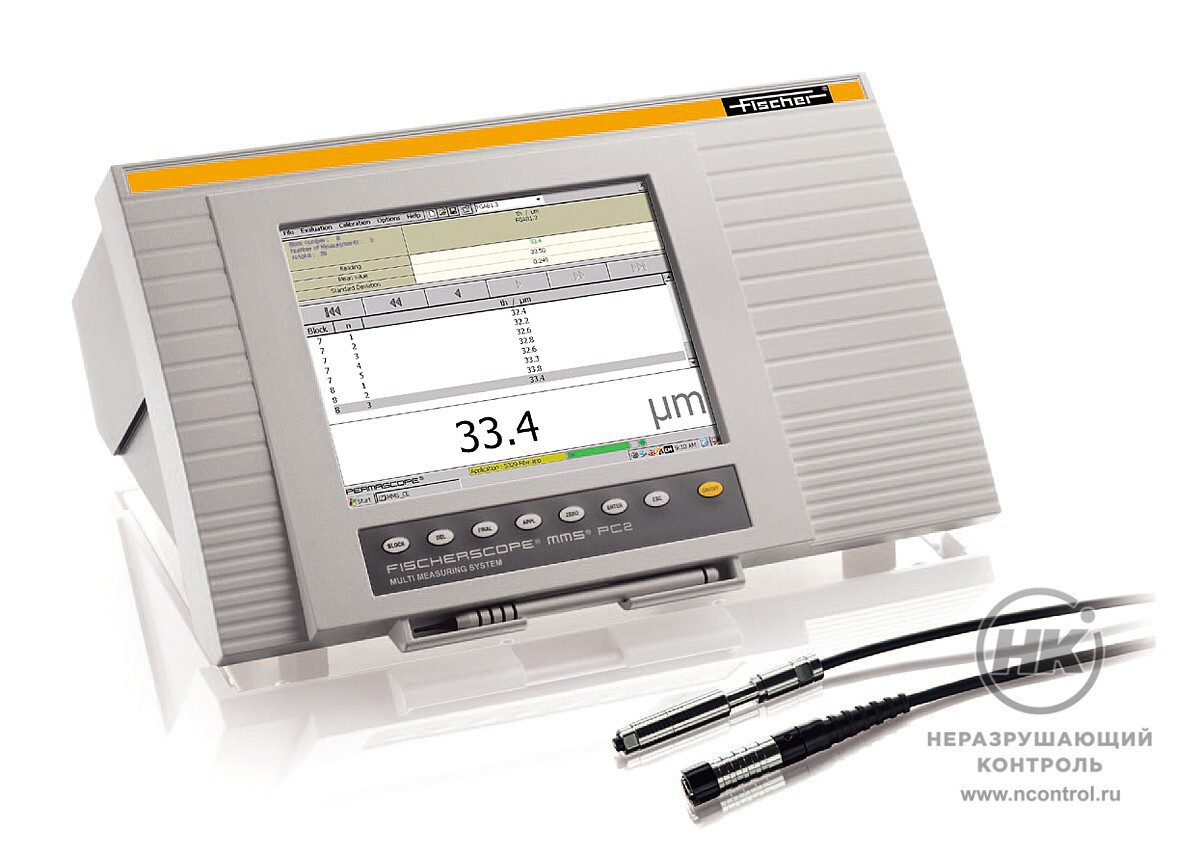

Модульная система измерения FISCHERSCOPE MMS PC2

Модульная система измерения FISCHERSCOPE MMS PC2 предназначена для измерения толщины покрытий, а также исследования материалов в условиях, требующих высокой точности. Настольный прибор совмещает несколько методов измерения и обладает возможностями архивации и обработки данных.

В устройстве реализованы различные технологии измерения: амплитудно- и фазочувствительный метод вихревых токов, метод магнитной индукции, метод бета-излучения. Благодаря этому возможно измерение практически любых покрытий на металлах, дуплексных систем покрытия, металлических покрытий на электропроводящих материалах, а также органических покрытий, например, масляных или жировых плёнок.

Модульная конструкция

Система позволяет измерять электропроводность цветных металлов, осуществлять проверку качества сварных швов, анализировать содержание феррита в аустенитных или дуплексных сталях. Устройство легко адаптируется под различные задачи контроля за счёт съёмных модулей. Модули называются так же, как измерительные приборы с аналогичными функциями.

PERMASCOPE

Модуль подходит для анализа цинковых покрытий горячего нанесения, слоёв краски на стали, алюминия с анодированным покрытием. Измеряет толщину паяльного резиста на меди в печатных платах. Может исследовать графитовые покрытия поршней или антикоррозионные покрытия тормозных дисков автомобилей.

BETASCOPE

Может применяться для исследования покрытий солнечных панелей. Возможно использование модуля для измерения покрытия из золота на штепсельных контактах, свинца паяльного припоя на свинцовых ламелях. Также возможен анализ нанопокрытий, фоточувствительных слоёв, масляных и восковых покрытий.

SIGMASCOPE

Модуль подходит для проверки медных покрытий на поверхностях и сквозных отверстиях печатных плат. Измеряет электрическую проводимость немагнитных металлов, например, меди, алюминия и титана.

SR-SCOPE

Модуль может применяться для выявления толщины многослойных покрытий из меди, при этом исключено влияние контактирующих медных покрытий. Данная методика может быть востребована на линиях по производству печатных плат.

NICKELSCOPE

Возможно применение модуля для исследования ферритных покрытий поверхностей поршней в автомобильной промышленности.

8  модулей
доступно для подключения к системе

Особенности

  • отображение статистических характеристик: среднее значение, стандартное отклонение, мин., макс. и диапазон;
  • интерфейсы LAN и USB для интеграции в автоматизированный производственный процесс;
  • на графическом дисплее отображаются гистограмма, суммарная частотная диаграмма, FDD;
  • наличие аналитических и статистических функций для обработки данных;
  • автоматическое начало измерения при контакте с преобразователем;
  • настройка измерения на предопределенные интервалы времени;
  • измерение органических покрытий с датчиком Z15NG-TC: встроенный температурный сенсор служит для автоматической компенсации затухания бета-излучения через воздух при разных температурах;
  • экспорт данных измерений и создание шаблонов с пользовательской графикой;
  • возможные форматы данных: PDF, ASCII, Excel, Q-DAS, HTML;
  • программное обеспечение DataCenter входит в комплект поставки;
  • большой встроенный сенсорный экран с высоким разрешением;
  • возможность подключения 8 различных модулей.

Технические характеристики

Методы измерения Магнитный метод (DIN EN ISO 2178)
Метод магнитной индукции (DIN EN ISO 2178, ASTM D7091)
Метод вихревых токов, чувствительный к амплитуде (DIN EN ISO 2360, ASTM D7091)
Метод вихревых токов фазочувствительный (DIN EN ISO 21968)
Метод микросопротивления (DIN EN 14571)
Метод обратного бета-рассеяния (DIN EN ISO 3543, ASTM B567a)
Измеряемые параметры толщина покрытия, электропроводность, содержание феррита, температура
Измерительные модули и датчики соединительные разъёмы на модульных платах для всех датчиков Fischer; одновременное подключение до 8 измерительных датчиков
Данные измерений Прибор хранит измерения в файлах приложений. В этих файлах также сохраняются все настройки, информация о блоках измерений, дата, время и данные калибровки. Автоматический расчёт среднего значения. Имеется режим по умолчанию и настраиваемый матричный режим. Мультиканальное измерение: отображаются данные одновременно с восьми каналов, сохраняются в одном приложении.
Хранение данных внутренняя память 256 Мб, внешняя USB флэш-память, передача данных по сети
Формат данных PDF, ASCII, Excel, Q-DAS, HTML
Дисплей цветной сенсорный, с разрешением 800×600 пикселей; размер 170×130 мм
Время начала измерения – автоматически при контакте с датчиком;
– через внешний запуск;
– в режиме непрерывной работы одним нажатием кнопки;
– синхронизация в выбранные временные интервалы либо после контакта с датчиком, либо после внешнего запуска
Интерфейсные порты порт COM1 – RS232; порт LAN для подключения к локальной сети; 4 порта USB для клавиатуры, мыши, принтера; USB-соединение для ПК; многофункциональный разъём для внешнего запуска; разъём Jack; разъём для адаптера переменного тока
Питание адаптер переменного тока 12 В / 1,2 А
Рабочие температуры от +10 до +40 °С
Габариты 360×170×270 мм
Масса 5 кг
Производитель
Helmut Fischer
