Магнитный толщиномер МТ-2007

Купить
В избранноеВ избранное
СравнитьСравнить

МТ-2007 — прибор для измерения толщины немагнитных покрытий, нанесённых на ферромагнитные основания. Измеряет толщину в диапазоне 2 – 30 000 мкм в зависимости от подключенного преобразователя. Работает в непрерывном и дискретном режимах. Применяется в лабораторных, цеховых или полевых условиях.

С помощью магнитного толщиномера МТ-2007 измеряют толщину немагнитных покрытий вне зависимости от их электропроводимости. Основание при этом должно обладать ферромагнитными свойствами. Это легко проверить, используя обычный магнит. Также прибор можно применять для определения толщины слоя ржавчины, чтобы оценить степень коррозионного повреждения изделия. МТ-2007 внесён в Госреестр СИ. Поверка толщиномера включена в стоимость. Перейти к техническим характеристикам.

0,5  мм
Минимальная толщина основания

Электропроводящие покрытия

  • алюминиевые;
  • хромовые;
  • цинковые;
  • медные.

Диэлектрические покрытия

  • лакокрасочные;
  • изоляционные;
  • керамические;
  • эмалевые.

Конструкция

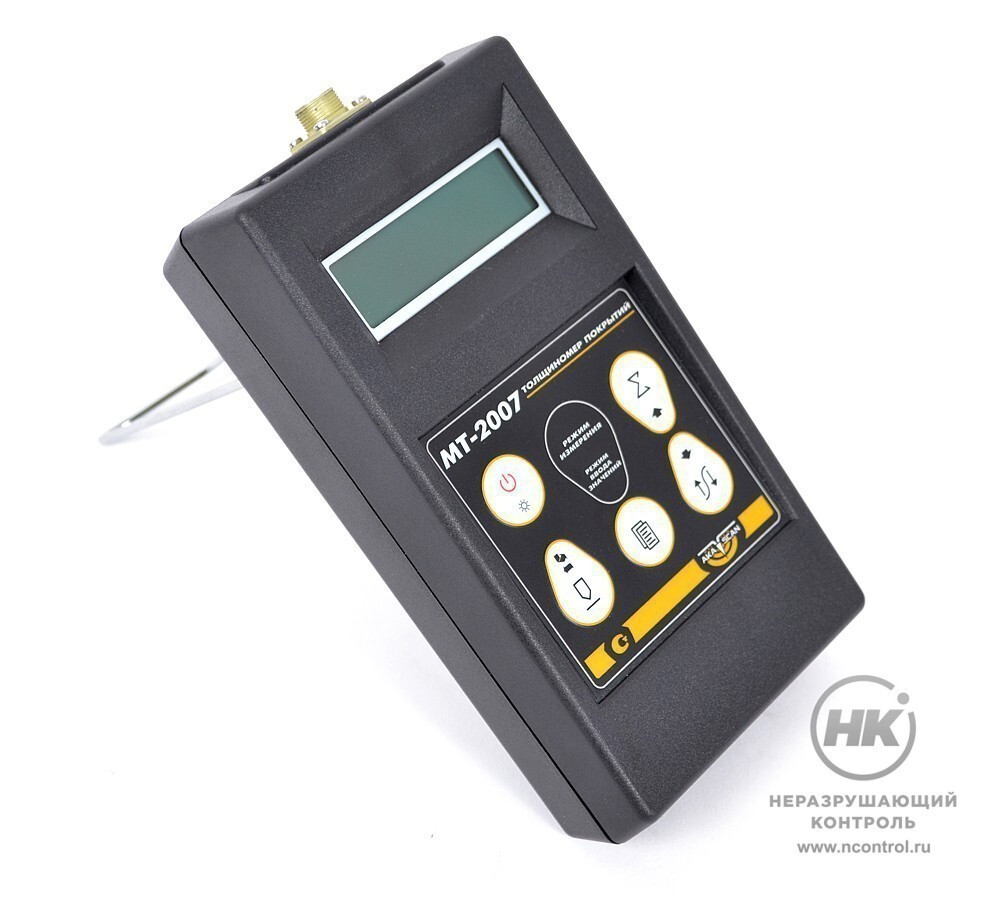

В состав магнитного толщиномера МТ-2007 входят электронный блок в корпусе из ударопрочного пластика и магнитоиндукционный преобразователь, которые соединяются кабелем.

На лицевой панели электронного блока находится ЖК-экран, на котором отображаются режим работы и результаты измерения. Под ним — клавиатура управления прибором. На тыльной стороне корпуса электронного блока находится крышка батарейного отсека. На верхнем торце находится разъём для подключения преобразователя, и опционально может быть установлен разъём для соединения с компьютером.


Вместе с прибором поставляется мера толщины для тестирования и калибровки толщиномера. Это диэлектрическая пластина 100 – 1 900 мкм, поверенная по ГОСТу 8.502-84. Также в комплекте есть образец основания для тестирования и калибровки толщиномера для случаев, когда невозможно провести тест на объекте контроля.

Принцип работы

Принцип определения толщины покрытия основан на измерениях электродвижущей силы, сокращённо — ЭДС. Измерения проводятся с помощью дифференциального магнитоиндукционного преобразователя, который состоит из двух обмоток: сигнальной и опорной.

На опорную обмотку подаётся переменное напряжение в форме синуса. При контакте преобразователя с поверхностью образуется замкнутый магнитный контур, и на сигнальную обмотку наводится ЭДС. Её уровень зависит от расстояния между датчиком и магнитным основанием. Это расстояние и будет соответствовать толщине покрытия. Сигналы от измерительной обмотки преобразователя обрабатываются микропроцессором, и результаты выводятся на дисплей электронного блока МТ-2007.

Дифференциальная трансформаторная схема датчика магнитного толщиномера

Индуктивность сигнальной катушки зависит от толщины покрытия



Для увеличения точности измерений в работе прибора предусмотрен специальный алгоритм. С учётом возможной неравномерности толщина покрытия измеряется минимум по трём точкам и является средним арифметическим значением результатов нескольких измерений. Их количество можно установить в настройках МТ-2007. При работе с абразивными покрытиями и ржавчиной количество измерений рекомендуется увеличить. В этом случае результат будет максимально достоверным.

Режим сканирования

Непрерывный режим работы используется для обнаружения места изменения толщины покрытия. Измерения обновляются от 4 раз в секунду. Чтобы наконечник датчика прослужил дольше, не перемещайте его по твёрдым покрытиям с абразивными свойствами.

Дискретный режим

Для локальных точечных измерений. При установке преобразователя на объект автоматически начинается измерение, и после его окончания прибор выводит средний результат.

Специализированные преобразователи

Для проведения измерений в различных труднодоступных местах вместе с магнитным толщиномером МТ-2007 используют преобразователи Г-образной формы серии ТМх-Г. С их помощью можно измерять толщину ржавчины или слоя покрытия внутри трубы небольшого диаметра.

Г-образный преобразователь ТМ07-01 создан для измерения покрытий малой толщины — от 2 мкм. Также он служит для контроля покрытий на деталях с большой кривизной поверхности.

Специализированные преобразователи ТМх-Г поставляются опционально. Длина штанги и габариты датчика могут быть выполнены на заказ согласно требованиям заказчика.

style="padding-left: 30px;">Датчик ТМ07-01 измеряет покрытие на внутренней поверхности деталиДатчик ТМ07-01 измеряет покрытие на внутренней поверхности детали

Краевой эффект

Преобразователь — это открытая магнитная система. Измеряемые показатели зависят от взаимного расположения преобразователя и объекта испытания. Как только поверхность преобразователя перестаёт полностью контактировать с поверхностью объекта испытания, замыкание магнитного поля прерывается, и в измерениях возникает погрешность в большую сторону.

Это физическое явление называют краевым эффектом. Безопасные расстояния от центра преобразователя до края основания: от 15 мм — для диапазона 5 – 2 000 мкм, от 25 мм — для диапазона 50 – 20 000 мкм.

Калибровка толщиномера

Магнитный толщиномер МТ-2007 калибруется по двум точкам: по мере толщины и по воздуху как по бесконечному значению. С помощью калибровки можно увеличить диапазон измерений преобразователя. К примеру, преобразователь ТМ20-01 на 50 – 20 000 мкм может быть откалиброван на диапазон 1 000 – 30 000 мкм. Во время калибровки преобразователь следует располагать по центру образца, чтобы избежать влияния краевого эффекта.

При измерении толщин около 1 мм нужно калибровать прибор на мере толщины, максимально близкой к контролируемой. Как образец основания по возможности следует использовать материал контролируемого объекта. Например, чтобы измерить огнезащитное покрытие толщиной 3-5 мм на металле, надо откалибровать МТ-2007 по мере 4 мм, используя металл как образец основания.

Один преобразователь можно калибровать по 8-ми разным образцам. Это значит, что один преобразователь можно использовать для разных объектов. Например, можно исследовать толщину покрытий на трубах разных диаметров одним преобразователем, если откалибровать его правильно.

Измерение неизвестной для калибровки толщины

Бывают ситуации, когда нет возможности откалибровать магнитный толщиномер с учётом свойств основания, если нет доступа к открытому участку металла. В этом случае подойдёт следующий способ.

  1. Калибруем толщиномер на образце основания
    из комплекта поставки.
  2. Измеряем неизвестную толщину покрытия.
  3. Устанавливаем дополнительную меру толщины на объект контроля и измеряем суммарную толщину.
  4. Суммарная толщина = толщина неизвестного покрытия + дополнительная мера толщины.
  5. Если равенство сошлось, мы нашли неизвестную толщину. Если нет, повторим алгоритм необходимое количество раз с начала, изменив калибровку в большую или меньшую сторону.
Проведение измерения магнитным толщиномером МТ-2007 с дополнительной мерой толщиныПроведение измерения с дополнительной мерой толщины доступно для плоских и криволинейных поверхностей

Документы в PDF

Особенности

  • возможность исследования большого спектра покрытий все зависимости от их электропроводимости;
  • широкий диапазон измерений, который можно увеличить калибровкой;
  • отображение минимума и максимума измеренных значений;
  • дискретный и непрерывный режимы работы;
  • высокий ресурс на износ у наконечников преобразователей;
  • автоматический расчёт статистики;
  • время непрерывной работы не менее 20 часов;
  • ударопрочный корпус;
  • расчёт среднего арифметического
    и среднеквадратичного отклонения, для определения равномерности достаточно трёх точек контакта;
  • в одну сессию работы можно 8 раз изменить калибровку на одном преобразователе;
  • общая ёмкость памяти результатов измерений составляет 992 слота, 8 групп по 124;
  • автоматическое отключение питания после
    2 минут бездействия;
  • сохраняет калибровку и измеренные данные при выключении;
  • возможность переноса данных на ПК.

Стандартная комплектация

  • электронный блок толщиномера;
  • один или несколько преобразователей на выбор заказчика: ТМ2-01, ТМ20-01;
  • образец основания;
  • мера толщины;
  • свидетельство о поверке;
  • паспорт;
  • сумка.

Дополнительная комплектация

  • Г-образный преобразователь ТМ07-01 для контроля тонких покрытий 2 – 500 мкм и покрытий с большой кривизной поверхности;
  • дополнительные преобразователи ТМ2-01, ТМ20-01;
  • опционально может быть установлен разъём для соединения с компьютером.

Технические характеристики преобразователей

Наименование преобразователя ТМ0.7-01 (МТ-М) ТМ2-01 ТМ20-01
Диапазон измерения 2 – 500 мкм 5 – 2 000 мкм 50 – 20 000 мкм
Погрешность измерения не более 3% ±1 мкм не более 3% ±1 мкм не более 3% ±10 мкм
Минимальная толщина основания 0,5 мм 0,5 мм 0,8 мм
Минимальный радиус кривизны выпуклой/вогнутой поверхности 15/55 мм 20/70 мм 35/160 мм
Диаметр минимальной зоны контроля 10 мм 20 мм 50 мм
Габариты преобразователя Ø 12×60 мм Ø 16×60 мм Ø 19×85 мм
Масса преобразователя не более 0,4 кг   не более 0,4 кг   не более 0,4 кг
Длина кабеля  от 1 метра   от 1 метра   от 1 метра

Технические характеристики электронного блока

Диапазон измерений от 2 до 20 000 мкм в зависимости от преобразователя
Единицы измерения мкм, мм
Подсветка индикатора есть
Встроенная память 8 страниц по 124 значения
Время установки рабочего режима менее 4 секунд
Питание 4 батареи АА, допустимо отклонение напряжения питания на -1В
Время непрерывной работы не менее 20 часов
Потребляемый ток
– в рабочем состоянии до 15 мА без подсветки, до 25 мА с подсветкой
– в выключенном состоянии до 100 мкА
Время восстановления работоспособности не более 4 часов
Допустимая температура объекта контроля до +50 °С
Условия эксплуатации
– температура окружающего воздуха  от +10 до +40 °С
– относительная влажность воздуха до 80% при +35 °С
– атмосферное давление 84 – 106,7 кПа
Время до полного разряда при хранении с подключенными батареями 6 месяцев
Наработка на отказ  12 500 часов
Срок службы  5 лет
Габариты электронного блока 45×100×180 мм
Масса электронного блока 0,3 кг
