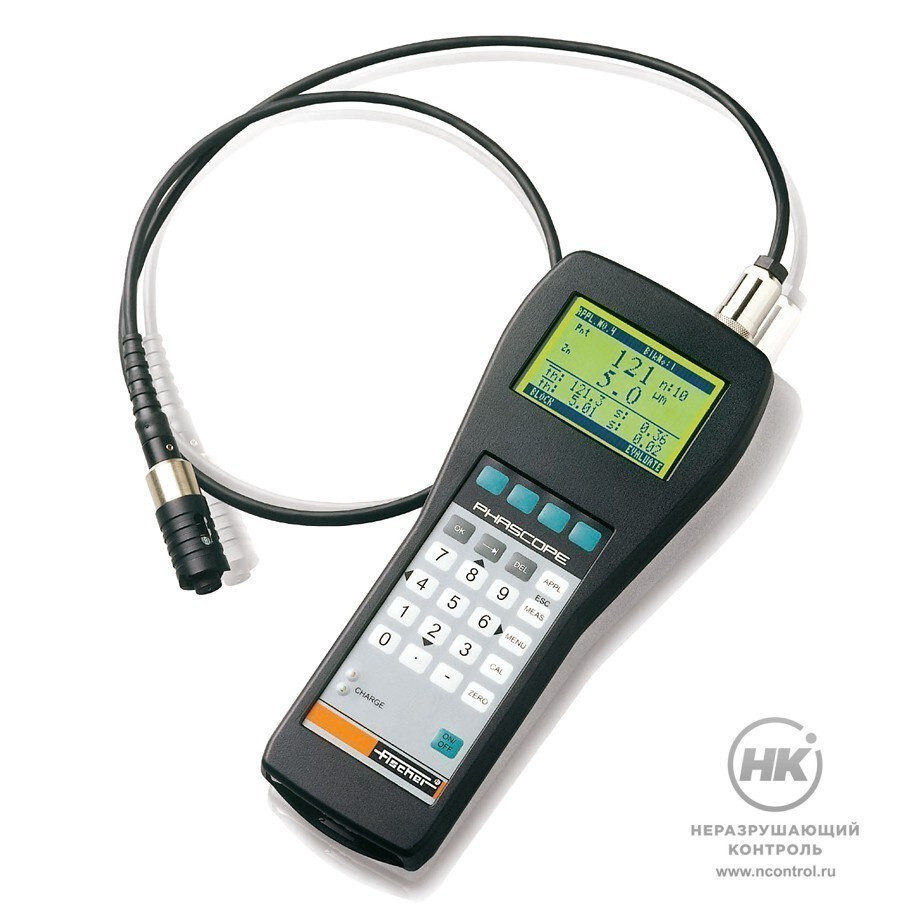

Толщиномер покрытий Fischer PHASCOPE PMP10/PMP10 Duplex

Толщиномер Fischer PHASCOPE PMP10/PMP10 Duplex предназначен для измерения толщины покрытия, наносимого на шероховатые поверхности, или никелевого покрытия, наносимого на сталь. В приборе реализуется фазочувствительный метод измерения согласно ISO 21 968.

Фазочувствительный метод вихревых токов подходит для исследования небольших объектов, таких как винты, гайки и болты, поскольку геометрия измеряемой детали оказывает очень малое влияние на результаты измерения. Приборы могут применяться для анализа никелевых покрытий, наносимых на сталь, медь, чугун или бронзу; слоёв цветных металлов, наносимых на непроводящую подложку; покрытий и многослойных систем микрометрового диапазона. Возможно исследовать термическое напыление алюминия на сталь.

Модель PMP10

Прибор разработан для применения в гальваническом производстве и для линий по производству печатных плат. Может использоваться для проверки токопроводящих слоёв на различных подложках. Подходит для исследования цветных металлов при условии достаточной разницы в проводимости, например, покрытия из меди на латуни или бронзе.

Модель PMP10 DUPLEX

Объединяет три метода измерения: магнитной индукции по DIN EN ISO 2178, амплитудный метод вихревых токов по DIN EN ISO 2360 и фазочувствительный метод по ISO 21968. Разработан для автомобильной промышленности, где требуется измерять толщины покрытий из краски, наносимых на алюминий или оцинкованную сталь. Прибор способен определять параметры обоих слоёв за одну операцию.

Программное обеспечение DataCenter

Обеспечивает быструю и лёгкую передачу данных с приборов на компьютер. Предлагает расширенные функции графического отображения и статистического анализа для контроля качества: статистические диаграммы управления процессом, диаграммы совокупных частот и собственные данные Fischer FDD (Factory Diagnosis Diagram). Встроенный редактор отчётов позволяет обрабатывать, архивировать и распечатывать данные измерений.

20 000
измерений хранится в памяти прибора

Особенности

  • с помощью специальных датчиков исследует соединительные отверстия между слоями в печатных платах;
  • программное обеспечение Fischer DataCenter упрощает обработку измеренных значений;
  • передача данных через интерфейс RS232;
  • подходит для исследования изогнутых форм, выпуклых, вогнутых и шероховатых поверхностей;
  • подходит для проведения контроля в полевых условиях;
  • хранение до 20 000 показаний.
Производитель
Helmut Fischer
