Течеискатель "Успех АТП-424"



Комплект течеискателя акустического портативного с функцией пассивного обнаружения кабелей "Успех АТП-424" предназначен для обнаружения утечек жидкостей, теплоносителей в трубопроводах находящихся на глубине до 6м в канальной и безканальной прокладке, обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6м.

Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.). Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки). Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ. Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика. Регулируемый уровень подсветки. Класс защиты от внешних воздействий IP54.













20   часов
Время непрерывной
работы

Примеры применений

Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)

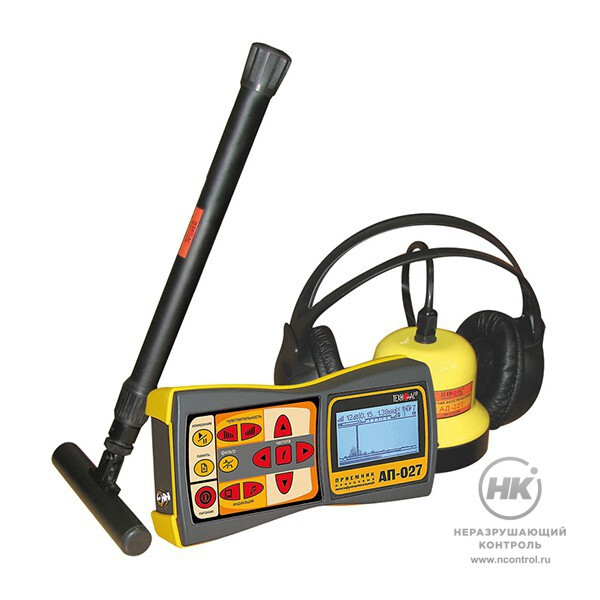

Комплектация

  • приёмник "АП-027";
  • электромагнитный датчик ЭМД-237;
  • датчик акустический АД-227;
  • головные телефоны;
  • дополнительные принадлежности.


Технические характеристики приёмника АП-027

ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+45ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более 0,46 кг
