Меры твёрдости металлов 5 товаров

Меры твёрдости в неразрушающем контроле — это круглые или прямоугольные стальные плитки, изготовленные согласно ГОСТ 1435, 5950 и 1050. Применяются как эталонные образцы для настройки и поверки твердомеров металлов. ГОСТ 9031-75 описывает типоразмеры, технические характеристики, методы контроля и приёмки, а также правила маркировки, упаковки и хранения образцов. Читать дальше

Сортировать по: Популярность
Плиткой Списком

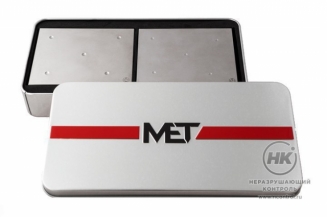

Меры твёрдости по Бринеллю МТБ-1, МТБ-2
МТБ-1 и МТБ-2 — эталонные меры твёрдости 1-го и 2-го разрядов. Предназначены для настройки и поверки твердомеров металлов по методу Бринелля. Поставляются поштучно либо комплектом из 3 штук согласно ГОСТ 9031. Доступны к заказу меры твёрдости с поверкой или с калибровкой.
Производитель: Россия
Цена: По запросу
Добавить в закладки

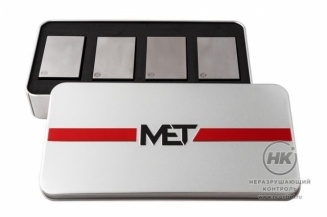

Меры твёрдости по Виккерсу МТВ-1, МТВ-2
МТВ-1, МТВ-2 — эталонные меры твёрдости 1-го и 2-го разрядов. Служат для настройки и поверки твердомеров по методу Виккерса. Поставляются поштучно или в комплектах по 4 штуки согласно ГОСТ 9031. Доступны к заказу меры твёрдости с поверкой или с калибровкой.
Производитель: Россия
Цена: По запросу
Добавить в закладки

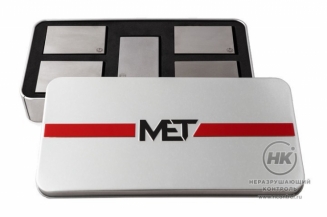

Меры твёрдости по Роквеллу МТР-1, МТР-2
МТР-1, МТР-2 — эталонные меры твёрдости 1-го и 2-го разрядов. Применяются для калибровки и поверки твердомеров по методу Роквелла. Выпускаются поштучно или в комплекте по 5 штук согласно ГОСТ 9031. К заказу доступны меры твёрдости с поверкой или с калибровкой.
Производитель: Россия
Цена: По запросу
Добавить в закладки

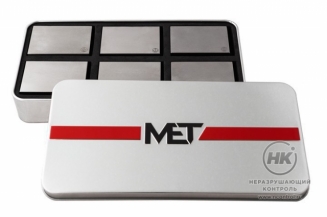

Меры твёрдости по Супер-Роквеллу МТCР-1, МТCР-2
МТСР-1, МТСР-2 — эталонные меры твёрдости 1-го и 2-го разрядов. С их помощью настраивают или поверяют твердомеры по методу Супер-Роквелла. Выпускаются поштучно или в комплекте по 6 штук согласно ГОСТ 9031. К заказу доступны меры твёрдости с поверкой или с калибровкой.
Производитель: Россия
Цена: По запросу
Добавить в закладки

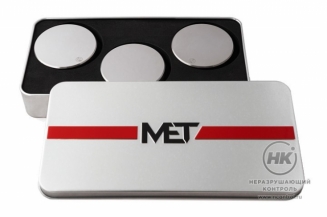

Меры твёрдости по Шору МТШ-1, МТШ-2
МТШ-1, МТШ-2 — эталонные меры твёрдости 1-го и 2-го разрядов для настройки и поверки твердомеров по Шору методом отскока. Выпускаются поштучно или в комплекте по 3 штуки согласно ГОСТ 9031. К заказу доступны меры твёрдости с поверкой или калибровкой.
Производитель: Россия
Цена: По запросу
Добавить в закладки

Соответствие стандартам

—   ГОСТ 9031, ГОСТ 8.064-94, ГОСТ 8.063-07, ГОСТ 8.062-85, ГОСТ 8.516-01;

—   ASTM E92, ASTM E384, ASTM E18, ASTM E10;

—   ISO 6506, ISO 6507, ISO 6508.


Меры твёрдости бывают 1-ого и 2-ого разрядов в зависимости от размаха значений твёрдости. Утверждённые поверочные схемы определяют порядок работы с мерами согласно их разряду.

  1. Градуировка мер 1-ого разряда может происходить только на эталонах твёрдости, которые хранятся в Государственном научном метрологическом институте РФ. Образцами 1-го разряда поверяют твердомеры-компараторы.
  2. С помощью твердомеров-компараторов аккредитованные метрологические центры градуируют меры 2-го разряда. Они универсальны и могут использоваться на предприятиях для поверки стационарных, переносных и портативных твердомеров перед проведением работ по контролю твёрдости.

При выпуске эталонных мер твёрдости из производства проводится их первичная поверка.
В правый нижний угол меры наносится Государственное поверочное клеймо, принадлежащее органу метрологической службы, и выдаётся Свидетельство о поверке установленного образца.

Поверка мер проводится один раз в два года. Её может провести любая организация, аккредитованная метрологической службой юридических лиц или региональный Центр Стандартизации и Метрологии (ЦСМ).

Мы предлагаем меры твёрдости металлов как с поверкой, так и с калибровкой.

Свидетельство о поверке мер твёрдости МТР-МЕТ Свидетельство о поверке мер твёрдости Роквелла МТР-МЕТ

Меры твёрдости с поверкой

Имеют Свидетельство о поверке. Внесены в Государственный реестр как средство измерения твёрдости. Подходят для выдачи официальных заключений о поверке твердомеров. Стоят дороже и поставляются в срок от 45 до 120 дней.

Меры твёрдости с калибровкой

Имеют Сертификат о калибровке. Подходят тем, кому важно как можно быстрее настроить твердомер и не принципиально внесение мер в Госреестр средств СИ. Стоят дешевле и поставляются быстрее, чем поверенные.


Образцы производятся по шкалам, соответствующим методам измерения твёрдости металлов: по Бринеллю для мягких изделий, по Роквеллу — для твёрдых, по Виккерсу и по Шору — для очень твёрдых. Методы отличаются между собой применяемыми инденторами, способом и временем воздействия, прилагаемым усилием вдавливания.

Методы измерения твёрдости

Тип метода по Бринеллю по Роквеллу
и
по Супер-Роквеллу
по Виккерсу по Шору
Схема






Принцип воздействия Вдавливание металлического шарика Вдавливание наконечника с алмазным конусом/стальным шариком Вдавливание четырёхгранной алмазной пирамиды Свободное вертикальное падение бойка с алмазным наконечником
Расчет результатов Измерение отношения приложенного усилия к площади отпечатка Измерение увеличения остаточной глубины внедрения наконечника по формуле HR=100(130)-h/e,
где h — глубина,
e=0,002 мм для Роквелла,
е=0,001 мм для Супер-Роквелла
Измерение диагоналей отпечатка Измерение высоты отскока после падения


На сколько измерений рассчитан один образец?

Меры твёрдости с большим количеством отпечатков нельзя восстановить с помощью шлифовки, т.к. невозможно проконтролировать, как и насколько равномерно изменяется исходная твёрдость от шлифовки. Перекалибровать образцы нельзя ни для нового значения, ни для разрешенного допуска. Поэтому важно понимать, на сколько измерений хватит одного образца.

В документах ГОСТ 9012, 9013, 22975, 2999 прописаны требования к расстояниям между центрами соседних отпечатков и расстоянию от края отпечатка. ГОСТ 8.335 п.3.9 содержит сведения об отпечатках при поверке меры, а ГОСТ 8.398 ТБ п.3.4.6; ТВ п.3.5.4; ТР и ТСР п.3.6.4 — об отпечатках при поверке твердомеров по Бринеллю, Роквеллу, Супер-Роквеллу и Виккерсу.

Мера твёрдости перед сдачей на проверку пригодности к дальнейшему использованию Мера твёрдости перед сдачей на проверку пригодности к дальнейшему использованию

Выводы

  1. Учитывая эти данные, можно предположить, что калибровок по Бринеллю на одной мере получится сделать меньше всего, т.к. вокруг каждого отпечатка выдавливается большой ореол далее неиспользуемого пространства.

    Однако по требованиям ГОСТа при измерениях по Шору производится не менее 5 отпечатков, значит, фактически калибровок по Шору будет ещё меньше, чем по Бринеллю или сравнимо мало.

  2. Калибровок по Виккерсу, напротив, получится сделать больше всего, т.к. малые усилия и небольшие линейные размеры отпечатка позволяют практически не нарушать поверхность измеряемого материала.
  3. Соответственно, значение калибровок по Роквеллу будет промежуточным.

Перевод значений твёрдости

Таблицы перевода значений твёрдости существуют для случаев, в которых физически невозможно измерить твёрдость нужным методом. Например, для тонкого изделия типа проволоки или пружины необходимо получить значения в HRC (Роквелл), а провести измерения можно только по методу Супер-Роквелла.

Стоит помнить, что такие таблицы содержат приближённые значения, полученные эмпирически, а не с помощью вычислительных формул. И приведённые результаты во многом зависят от условий испытаний и свойств исследуемых материалов.

Поэтому пользоваться таблицами перевода можно только для отслеживания разных свойств одного материала или одного свойства двух схожих материалов. Кроме того, не все таблицы перевода стандартизованы в СНГ.

Нестандартные меры твёрдости

Мы предлагаем меры твёрдости, изготовленные из чёрных и цветных металлов, для расчёта нестандартных значений твёдости, а также калибровки переносных твердомеров ультразвукового и ударного типа при измерении твёрдости цветных металлов.

Хранение и транспортировка мер твёрдости

Воздух в помещении для хранения не должен содержать примесей агрессивных газов.
Все условия хранения и транспортировки образцов прописаны в Л ГОСТ 15150.
