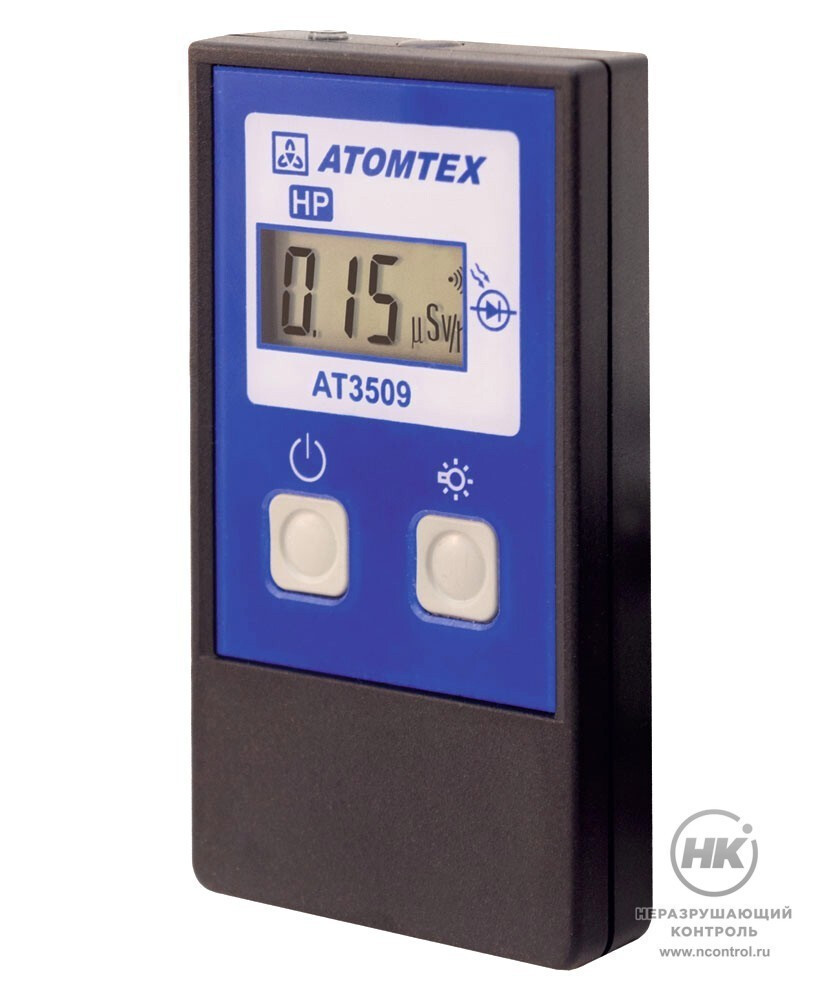

Индивидуальные дозиметры серии ДКС-АТ3509

Индивидуальные дозиметры серии ДКС‑АТ3509 — микропроцессорные широкодиапазонные приборы, обеспечивают измерения в диапазоне 7,5 порядков по мощности дозы, имеют раздельную звуковую и светодиодную сигнализацию.

Области применения: радиационно-защитные мероприятия при ядерных авариях, рентгенология, радиотерапия, ядерная медицина, электронная техника (установки ионной имплантации), ускорительная техника, ядерные исследования, рентгеноструктурный и рентгенфлюоресцентный анализ, электронная микроскопия.

Прибор имеет модификации ДКС‑АТ3509, ДКС‑АТ3509А, ДКС‑АТ3509В, ДКС‑АТ3509С.

Функциональность

Основная функция дозиметров — измерение индивидуального эквивалента дозы Hp(10), Hp(0,07), вспомогательная — измерение мощности дозы Hp(10), Hp(0,07) непрерывного рентгеновского и гамма-излучения. Совместно с устройством считывания и программным обеспечением приборы образуют эффективно действующую систему автоматизированного контроля дозовых нагрузок на персонал.

Управление режимами работы, обработка информации, вывод на ЖК-индикатор и самоконтроль выполняются микропроцессором. Энергонезависимая память обеспечивает хранение накопленной дозы и истории накопления дозы при отключенном питании.

Соответствие стандартам

Дозиметры внесены в Государственные реестры средств измерений Республики Беларусь, Российской Федерации, Украины и Литвы. Соответствуют Международному стандарту IEC 61526:2005 (подтверждено испытаниями IAEA-EURADOS, IAEA-TECDOC-1564), а также нормам по безопасности: IEC 61010-1:1990 и требованиям по электромагнитной совместимости: EN 55022:1998+А1:2000+А2:2003, EN 55024:1998+A1:2001+A2:2003, IEC 61000-4-2:2001, IEC 61000-4-3:2008.

100  г
Вес прибора

Особенности

  • одновременное измерение дозовых нагрузок на внутренние органы Нр(10) и кожные покровы Нр(0.07), ДКС-АТ3509В и ДКС-АТ3509С, в широком диапазоне мощностей доз;
  • передача данных в ПЭВМ по ИК-каналу через устройство считывания;
  • калибровка на водном фантоме ISO
    30x30x15 см;
  • системное или автономное применение;
  • кремниевый планарный детектор;
  • компенсирующий фильтр и электронная коррекция энергетической зависимости;
  • устойчивость к повторяющимся ударам («микрофонному эффекту»);
  • устойчивость к ударам и вибрации, пылевлагозащищённость;
  • устойчивость к электромагнитным воздействиям;
  • отсутствие собственного фона;
  • автоконтроль параметров.

Комплектация

  • дозиметр индивидуальный;
  • комплект батарей: 2 элемента питания типоразмера ААА;
  • руководство по эксплуатации;
  • цепочка с зажимом;
  • чехол защитный;
  • упаковка.

Принадлежности

  • дополнительный комплект аккумуляторных батарей 2 элемента питания типоразмера ААА
  • устройство считывания, подключаемое к COM-порту ПЭВМ и компакт-диск с ПО;
  • устройство считывания подключаемое к USB-порту ПЭВМ и компакт-диск с ПО;
  • зарядное устройство для аккумуляторных батарей;

Технические характеристики моделей

Модификация ДКС-АТ3509 ДКС-АТ3509А ДКС-АТ3509В ДКС-АТ3509С
Диапазон измерения индивидуального эквивалента дозы 1 мкЗв – 10 Зв
Нр(10)
1 мкЗв – 10 Зв
Нр(10)
1 мкЗв – 10 Зв
Нр(10), Нр(0,07)
1 мкЗв – 10 Зв
Нр(10), Нр(0,07)
Диапазон измерения мощности индивидуального эквивалента дозы 0,1 мкЗв/ч – 1 Зв/ч
Ḣр(10)
0,1 мкЗв/ч – 1 Зв/ч
Ḣр(10)
0,1 мкЗв/ч – 1 Зв/ч
Ḣр(10), Ḣр(0,07)
0,1 мкЗв/ч – 5 Зв/ч
Ḣр(10), Ḣр(0,07)
Основная относительная погрешность измерений дозы, при отсутствии сопутствующего бета-излучения не более ±15% не более ±15% не более ±15% не более ±15%
Основная относительная погрешность измерений мощности дозы:
– от 0,1 до 1 мкЗв/ч
– от 1 мкЗв/ч до 1 Зв/ч


не более ±30%
не более ±15%


не более ±30%
не более ±15%


не более ±30%
не более ±15%
от 1 до 5 Зв/ч :
не более ±(15+0,001Ḣр)%,где Ḣр-мощность дозы, мЗв/ч
Диапазон энергий 15 кэВ – 10 МэВ 30 кэВ – 10 МэВ 15 кэВ – 10 МэВ 15 кэВ – 10 МэВ
Энергетическая зависимость чувствительности относительно энергии 662 кэВ (137Cs):
– Нр(10) в диапазоне:
   15 кэВ – 1,5 МэВ
   1,5 МэВ – 10 МэВ

±25%
±60%

±25%
±60%

±25%
±60%

±25%
±60%
– Нр(0,07) в диапазоне 15 кэВ – 300 кэВ ±30% ±30%


Общие характеристики

Погрешность калибровки по 137Сs ±5%
Пороги сигнализации 1 из 8 независимых порогов по дозе,
1 из 8 независимых порогов по мощности дозы
Анизотропия в угловом интервале ±60°:
– для 137Сs и 60Сo ±20%
– для 241Am ±50%
Время отклика при измерении мощности дозы
(при мощности дозы более 10 мкЗв/ч)
5 сек
Радиационная перегрузка до 10 Зв/ч
Питание комплект батарей из 2-х элементов типа ААА,
возможность работы от аккумуляторов
Время непрерывной работы не менее 500 часов
Диапазон рабочих температур от -10 до +40 °С
Относительная влажность воздуха при температуре 35 °С
и более низких без конденсации влаги
до 90%
Устойчивость к падению с высоты до 1,5 м на твёрдую поверхность
Степень защиты IР54
Соединение с ПК USB (через устройство считывания)
Габаритные размеры 105×58×23 мм
Масса 100 г
