Рентгенотелевизионная установка ACRE 96

В избранноеВ избранное
СравнитьСравнить

Рентгенотелевизионная установка ACRE 96 предназначена для проведения промышленной радиоскопии материала на наличие дефектов. Оснащается рентгенаппаратами с мощностью 160 кВ. Снята с производства. Замена — установка ACRE 280/281.

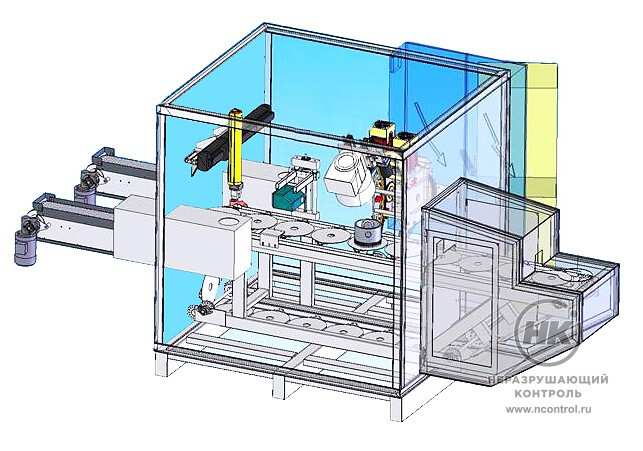

Камера оснащена дверью для технических нужд с просмотровым окном 350×350 мм, ленточным транспортером для подачи поршней в рабочую камеру, ленточным транспортером для проконтролированных поршней. Выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.

Порядок работы

Система может быть оснащена роботизированным загрузчиком. Для контроля в рабочей камере поршни подаются на конвейер в вертикальном положении основанием вверх. Поршень через погрузочное окно 1 помещается на аллюминиевый поддон конвейера и попадает в положение 2 (зона контроля). В ходе контроля поршень остаётся неподвижным.

После контроля поршень по конвейеру продвигается дальше в положение 3, а в зону контроля перемещается новый. В зоне 3 опционально может быть установлен отметчик результата контроля. Продвигаясь дальше по конвейеру поршень попадает в зону 4, где манипулятор захватывает его с конвейера и по результатам контроля помещает его либо на конвейер 5 (брак), либо на конвейер 6 (годен).

Установка способна обследовать поршень диаметрами от 80 до 120 мм и высотой от 80 до 170 мм.

Панель управления

Состоит из 2 мониторов и эргономичной консоли, где размещены кнопки включения и джойстики для перемещения манипулятора. На первый монитор выводится информация о работе программ системы, на второй монитор выводится изображение объекта контроля. Подключение к локальной информационной сети осуществляется через Ethernet-порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.

В качестве опции может прилагаться программа для автоматического контроля объектов и определения дефектов Visual Faris.

3000  кг
Масса камеры

Документы в PDF

Технические характеристики

Мощность рентгенаппарата 160 кВ
Детектор рентгеновского излучения могут использоваться промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления
Длина 2200 мм
Высота 4500 мм
Ширина 2000 мм
Просмотровое окно 350×350 мм
Масса 3000 кг
