Рентгеновская плёнка Agfa D2

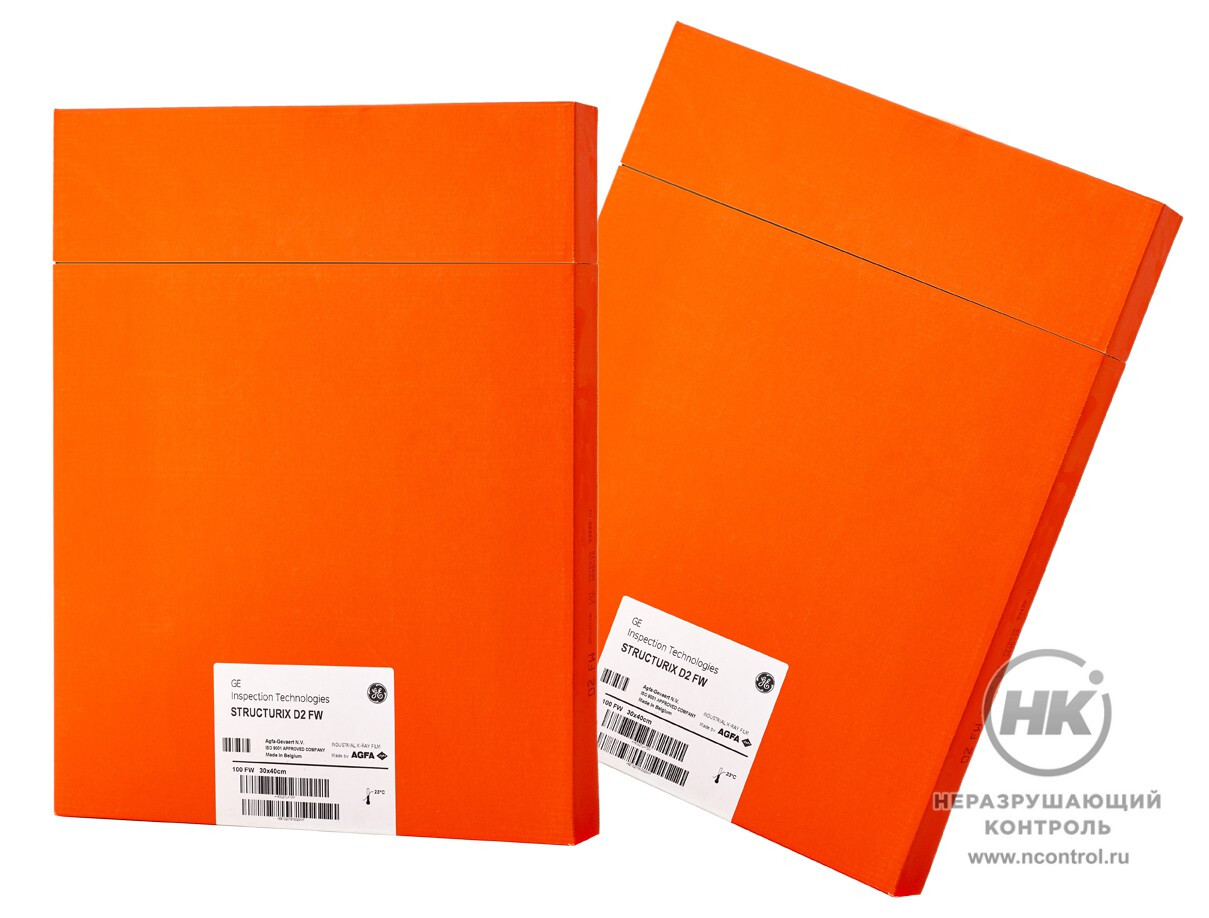

Рентгеновская плёнка Agfa Structurix D2 — мелкозернистая плёнка с малой чувствительностью и высоким контрастом. Плёнка выпускается в двух форматах: 10 × 48 см и 30 × 40 см. В упаковке FW листы плёнки лежат между листами бумаги.

Применяется для контроля композиционных материалов, литых деталей и сварных швов при различных радиационных толщинах. Рекомендована к применению в оборонной, аэрокосмической и авиационной промышленности.

Условия обработки

Химико-фотографическая обработка радиографических плёнок должна вестись в условиях неактиничного освещения λ>520 нм. Можно использовать оливково-зеленый светофильтр Agfa G7, красный светофильтр Agfa R1 или светодиодное освещение λ=590/λ=660 нм.

Условия хранения

Коробки с плёнкой Agfa должны храниться на ребре вдали от химических реактивов. Оптимальная температура хранения – от 4 до 24°С, при относительной влажности 50-60%.

Соответствие стандартам

Для радиографической пленки Agfa NDT получены положительные заключения: ФГУП «НИКИМТ», ФГУП ИЦ «ВИАМ», ОАО «НИАТ», ЦНИИ «Прометей» и заключение Ростехнадзора о возможности использования в соответствующих отраслях промышленности.

Плёнка соответствует стандартам: EN 584-1, ISO 5655, ISO 7004.

13  рентген-1
Чувствительность плёнки

Особенности

  • отсутствие повреждений фотослоя в процессе упаковки и распаковки;
  • отсутствие повреждений фотослоя в процессе получения снимка;
  • подавление бликов и переотражений;
  • отсутствие повреждений фотослоя в процессе химико-фотографической обработки;
  • возможность использования роликовых проявочных машин.
  • антистатическая защита.

Технические характеристики

Чувствительность 1 – 3 рентген-1
Коэффициент контрастности G: ручная проявка автоматическая проявка
– при D=2 5,1 5,5
– при D=4 9,0 9,9
Фактор гранулярности σD при D=2  0,013  0,018
Отношение сигнал/шум, G/σD при D=2  392 371
Классификация согласно стандартам EN 584-1 (С1), ASTM E 1815-96 (спец.), ISO 11699-1 (С1), JIS K7627 (Т1)
Производитель
AGFA

Гарантия
3 года
