Рентгеновская плёнка Agfa D7

Agfa Structurix D7 — рентгеновская плёнка с малым размером зерна и высокими показателями контраста и чувствительности. Может применяться самостоятельно либо вместе со свинцовыми экранами. Позволяет получать контрастные изображения при исследовании объектов различной толщины с помощью рентгеновского или гамма-излучения. Поставляется в различных типах листовой и рулонной упаковки. Доступно большое количество форматов.

Рентгеновская плёнка Agfa D7 способна регистрировать ионизирующее излучение различной интенсивности, поэтому она подходит для использования на разнотолщинных участках контролируемых объектов и в местах со сложной конфигурацией. В качестве источников излучения могут использоваться любые типы рентгеновских аппаратов, радионуклиды, ускорители.

С плёнкой Agfa D7 может проводиться радиографический контроль металлических конструкций, сварных швов, литых деталей различной толщины. Для стали и сплавов на основе меди и никеля — 5 мм и более, если иное не предписывается в нормативных документах. Также возможно исследование объектов, изготовленных из неметаллов, например, углепластиков, резин, армированных материалов.

Подбор плёнки для контроля осуществляется согласно нормативно-технической документации. Бывает, что в НТД нет указаний на класс плёнки или не названы конкретные типы плёнок. В этом случае критерием выбора будет являться максимальная чувствительность/скорость при достаточной контрастности рентгенплёнки. Перейти к полным техническим характеристикам.

5,4
Средний коэффициент контрастности

Соответствие стандартам

Agfa Structurix D7 сертифицирована независимым Федеральным институтом исследований и испытаний материалов Германии, BAM. Сертификат подтверждает принадлежность Agfa D7 плёночным системам класса С5 по международным стандартам ISO 11699-1, EN 584-1, а также соответствие требованиям к классу II по ASTM E 1815-08 (США).

Согласно российской нормативной базе плёнка Agfa D7 обеспечивает выполнение требований 1 класса чувствительности контроля по стандарту ГОСТ 7512-82 и уровня контроля класса «В» по ГОСТ ИСО 17636-1, ISO 17636-1.






Плёночная система

включает в себя плёнку, химреактивы и тип фотообработки

Сенситометрическая кривая Agfa Structurix D7Сенситометрическая кривая Agfa D7. Энергия излучения 200 кВ. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C

Когда применяется Agfa D7

  • Если более скоростная рентгеновская плёнка Agfa D8 не может обеспечить требуемой чувствительности контроля.
  • С импульсными рентгеновскими аппаратами, когда при малой дозе излучения необходима высокочувствительная плёнка. Время экспозиции в этом случае небольшое, что предотвращает перегрев аппарата и продлевает ресурс его использования.
  • В сочетании с источниками излучения низкой активности, когда нужно обеспечить максимальную производительность при надлежащем качестве контроля. Это актуально для исследования изделий из лёгких металлов и стали больших толщин.
  • С источниками рентгеновского излучения высокой мощности или гамма-лучей, когда требуется исследовать толстые объекты высокой плотности. Свинцовые усиливающие экраны позволят уменьшить время экспонирования.
  • При проведении контроля по многоплёночной технологии, когда две или более плёнки, экспонируются вместе. Это нужно либо для покрытия различий толщины объекта, либо для сокращения времени экспозиции. Чаще всего используется сочетание с плёнками Agfa D5 и Agfa D4.

Сравнительные показатели Agfa D7

В линейке Agfa плёнка D7 по уровню контраста и чувствительности занимает промежуточное положение среди плёнок D5 и D8.

На графике справа показаны сравнительные технологические характеристики семейства плёнок Agfa Structurix D. Ось Y отражает комплексный параметр качества изображения на снимке — отношение сигнал/шум.

Относительные факторы экспозиции плёнок Agfa

Общепринятой практикой является сравнение относительных факторов экспозиции рентгеновских плёнок Agfa Structurix с коэффициентами плёнки D7. Они выделены жирным шрифтом в приведённой ниже таблице.

Коэффициенты 1.0 удобно использовать в качестве контрольного значения для оценки времени экспонирования остальных плёнок. Сравнение показателей справедливо для одного источника ионизирующего излучения при прочих равных условиях испытания. Это значит, что соотносить величины можно только в пределах одного столбца.

Необходимо учитывать, что полученные экспозиционные факторы зависят от интенсивности излучения, времени воздействия, расстояния до объекта, просвечиваемого материала и его толщины, а также условий проявки плёнки. Поэтому их следует рассматривать как относительные величины.

Сравнение плёнок Agfa по показателям качество/чувствительностьСравнение плёнок Agfa по показателям качество/чувствительность

Источник излучения 100 кВ 200 кВ Селен 75 Иридий 192 Кобальт 60 Линейный ускоритель 8 МэВ
Agfa D2 9.0 7.0 6.4 8.0 9.0 9.0
Agfa D3 9.5 8.0
Agfa D3 s.c. 4.1  4.3 3.6 5.0 5.0 5.1
Agfa D4 3.0 2.7 2.4 3.0 3.0 3.1
Agfa D5 1.7 1.5 1.4 1.5 1.5 1.5
Agfa D7 1.0 1.0 1.0 1.0 1.0 1.0
Agfa D8 0.6 0.65 0.6 0.6 0.6 0.6
Условия обработки автоматическая проявка, цикл 8 мин, погружение в проявитель G135 на 100 с при температуре 28 °C

Универсальность

Agfa Structurix D7 — самая распространённая на практике среди остальных плёнок D-серии. Производители оборудования используют её в качестве основной в номограммах, приводимых для оценки производительности рентгеновских аппаратов. В данном случае технические показатели рентгенаппаратов, полученные с применением плёнки D7, принимаются за стандарт.

Номограммы экспозиции

Для выбора правильного времени экспозиции полезно использовать номограммы, если описанные в них параметры совпадают с условиями проведения контроля. Приводимые графики предназначены для ознакомления, поскольку реальное время экспозиции будет зависеть от вариаций объекта, источника излучения, оборудования, условий фотообработки.

Номограмма экспозиции Agfa D7 со свинцовыми экранами, изделие из стали, рентгеновский аппарат постоянного потенциалаУсловия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: рентгеновский аппарат постоянного потенциала.
Объект: изделие из стали, Fe.
Номограмма экспозиции Agfa D7 со свинцовыми экранами, Изделие из алюминия, рентгеновский аппарат постоянного потенциала
Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: рентгеновский аппарат постоянного потенциала.
Объект: изделие из алюминия, Al.
Номограмма экспозиции Agfa D7 со свинцовыми экранами, Селен 75



Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.

Источник излучения: искусственный радиоактивный изотоп Селен 75.

Объект: изделие из стали, Fe.

На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
Номограмма экспозиции Agfa D7 со свинцовыми экранами, Иридий 192



Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: искусственный радиоактивный изотоп Иридий 192.
Объект: изделие из стали, Fe.

На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
Номограмма экспозиции Agfa D7 со свинцовыми экранами, Кобальт 60



Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: искусственный радиоактивный изотоп Кобальт 60.
Объект: изделие из стали, Fe.

На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.

Особенности

  • подходит для исследования средних и больших толщин с помощью рентгеновского или гамма-излучения;
  • может использоваться без экранов либо со свинцовыми усиливающими экранами;
  • высокочувствительная, мелкозернистая, высококонтрастная;
  • применяется с различными типами рентгенаппаратов;
  • подавление бликов и переотражений;
  • экспозиционный коэффициент D7 принимают за стандартную относительную единицу 1.0 среди всей линейки плёнок Structurix D;
  • фотослой не повреждается при распаковке, получении снимка и в процессе химической обработки плёнки;
  • может проявляться вручную либо обрабатываться в проявочных машинах;
  • антистатическая защита.

Типы упаковок и форматы

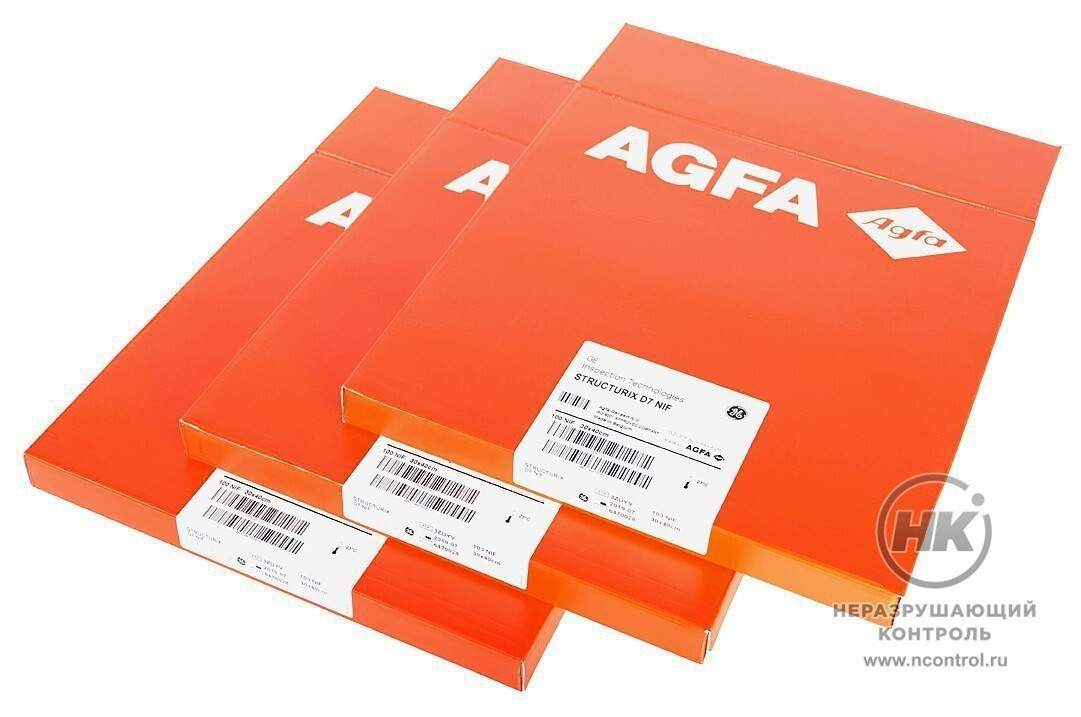

Agfa D7 NIF
Non Interleaved Films
Листы плёнки находятся в общем конверте. Внешняя упаковка защищена от проникновения света. Самый экономичный вариант. Требуется предварительная зарядка в тёмной комнате.
  30×40 см,   24×30 см,   9×12 см,   10×24 см,   10×40 см,   10×48 см
Agfa D7 FW
Folder Wrapped
Каждый лист плёнки обёрнут бумагой, а внешняя упаковка светонепроницаема. Бумажные прокладки предотвращают слипание плёнки в случае кратковременного пребывания вскрытой коробки в местах с высокой влажностью и температурой. Зарядка производится в тёмной комнате.
  6×24 см,   6×48 см,   10×24 см,   10×40 см,   10×48 см,   13×18 см,   15×40 см,  18×24 см,   24×30 см,   30×40 см

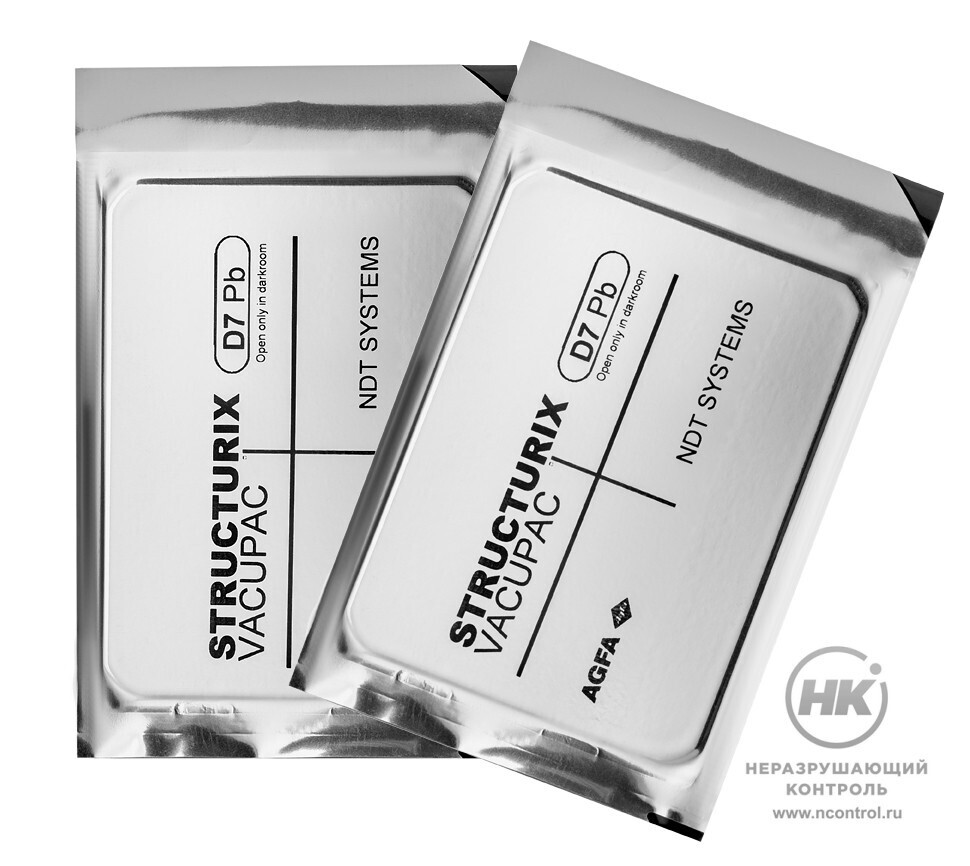

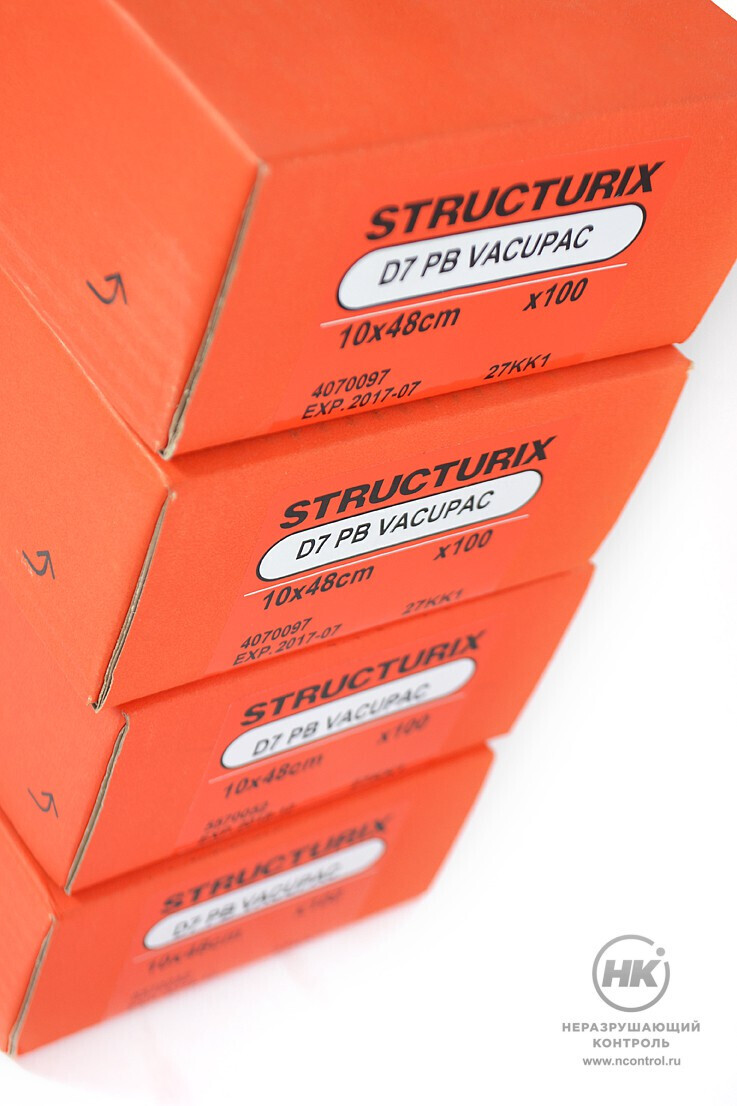

Agfa D7 Pb VACUPAC
Vacuum Packing with lead
Упакованные под вакуумом листы плёнки находятся между экранами из свинца толщиной 0,027 мм. Плотный контакт плёнки и экранов сохраняется при изгибе. Внешний конверт из синтетической фольги влагостойкий, свето- и воздухонепроницаемый. Такая упаковка подходит для воздействий энергиями выше 100 кВ.
  6×24 см,   6×40 см,   6×48 см,   9×12 см,   10×24 см,   10×40 см,   10×48 см,  30×40 см
Agfa D7 Pb ETE
Edge-To-Edge with lead
Листы плёнки с экранами из свинца толщиной 0,027 мм упакованы в светонепроницаемые пакеты. Вскрываются с помощью вшитых по краю ниток. Двусторонний край позволяет легко и точно размещать плёнку на объекте. Эта версия упаковки edge-to-edge предназначена для облучения энергиями выше 100 кВ и изотопов.
  10×72 см,   15×40 см,   18×24 см,   24×30 см
Agfa D7 Pb ROLLPAC
Roll Packing with lead
Плёнка упакована в соответствии с системой edge-to-edge в рулоне и коробке с диспенсером. Плёнка размещена между слоями свинцовой фольги толщиной 0,027 мм в светонепроницаемой, влагостойкой и жиронепроницаемой ленте. Может отрезаться на любую длину, не требует применения кассет. Идеальна для контроля трубопроводов, резервуаров и подобных объектов с энергиями свыше 100 кВ.
  длина рулона 90 м, ширина плёнки 60 мм, 70 мм, 100 мм
Agfa D7 DW ROLLPAC
Daylight Wrap Roll Packing
Рулонная упаковка без свинца предназначена для контроля объектов округлой формы с использованием энергии излучения от низкой до очень низкой (<100 кВ). Плёнка обёрнута в специальную ленту, устойчивую к влаге, маслам и воздействию света. Поставляется в коробке с диспенсером. Кассеты не требуются.
  длина рулона 90 м, ширина плёнки 35 мм, 60 мм, 70 мм, 100 мм

Масса и габариты упаковок

Тип и формат упаковки Масса одной упаковки Упаковок в коробке Габариты коробки
Масса коробки
Agfa D7 NIF 30×40 см 4,2 кг 5 шт. 42,5×16,5×33,5×см 21,4 кг
Agfa D7 Pb VACUPAC 9×12 см 1,6 кг 8 шт. 27,3×28×30,5 см 13,5 кг
Agfa D7 Pb VACUPAC 10×24 см 3,3 кг 6 шт. 28,5×23,6×34,5×см 20,7 кг
Agfa D7 Pb VACUPAC 10×40 см 5,4 кг 4 шт. 48,3×29×16,6 см 22,7 кг
Agfa D7 Pb VACUPAC 10×48 см 6,7 кг 4 шт. 56,6×29×16,6 см 27,1 кг
Agfa D7 Pb ROLLPAC 70 мм 10,3 кг 2 шт. 47,8×21,4×50 см 21,0 кг
Agfa D7 Pb ROLLPAC 100 мм 14,2 кг 2 шт. 48,1×28×80 см 28,8 кг

Ассортимент упаковок рентгеновской плёнки Agfa
Ассортимент упаковок рентгеновской плёнки Agfa

Технические показатели при фотообработке

Тип обработки Ручная проявка Автоматическая проявка
Условия обработки химреактивы G128 и G328,
время 300 с, температура 20 °С
химреактивы G135 и G335,
время 100 с, температура 28 °С
Коэффициент контрастности G, при D=2 4,6  4,5
Коэффициент контрастности G, при D=4 8,0 7,1
Фактор гранулярности σD, при D=2 0,032 0,032
Отношение сигнал/шум, G/σD, при D=2 144 142
Поглощённая доза излучения, при D=2 3,2 мГр 3,2 мГр
ISO скорость, S 320 320

Технические характеристики

Чувствительность  10 – 12 рентген-1
Средний коэффициент контрастности 5,4
Соответствие стандартам EN 584-1 (С5), ASTM E 1815-08 (II), ISO 11699-1 (С5), JIS K7627 (T3), ГОСТ 7512-82 (класс 1), ГОСТ ИСО 17636-1 (класс «В»)
Условия освещения при обработке неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм
Условия хранения на ребре, вдали от химикатов, места проведения просвечивания и источников излучения
– температура от +4,4 до +23,8 °С, без резких перепадов
– относительная влажность воздуха 30 – 50 %, без резких перепадов
– освещение следует избегать яркого освещения и воздействия прямых солнечных лучей
– радиоактивный фон <90 nGy/h
Меры предосторожности следует избегать воздействия высоких температур; при низких температурах не происходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания — это предотвратит образование конденсата на фотослое и склеивание листов плёнки
Количество листов в одной упаковке 100 листов / 1 рулон
