Рентгеновская плёнка Agfa F8 NIF

Agfa Structurix F8 — рентгеновская плёнка с высокой чувствительностью к излучению и малым размером зерна. Разработана для специализированного применения с металлофлюоресцентными или флюоресцентными экранами. Позволяет получать на таких снимках контрастные изображения с хорошим разрешением. Поставляется в светонепроницаемом конверте без бумажных прокладок, формат 30×40 см.

Рентгеновская плёнка Agfa F8 характеризуется чувствительностью к оптическому диапазону, поэтому наиболее эффективно её использование совместно с усиливающими экранами с голубым и ультрафиолетовым свечением. Металлофлюоресцентные экраны Agfa RCF имеют оптимальное спектральное соответствие плёнке Agfa F8. Можно значительно сократить продолжительность экспозиции, применяя высокочувствительные флюоресцентные экраны Agfa NDT 1200.

Производитель рекомендует к применению с пленкой F8 согласованные по спектру фирменные усиливающие экраны Agfa. При выборе экранов серий УПВ или СМП получение качественных снимков не гарантируется. Кроме параметров скорости и контрастности системы с флюороэкранами характеризуются определённой износостойкостью и долговечностью. Практика показывает, что экраны RCF имеют больший ресурс использования в сравнении с аналогами.

4,3

Средний коэффициент контрастности с экранами RCF

Области применения

Agfa Structurix F8 в сочетании с усиливающими экранами применяется, когда необходимо контролировать объекты большой толщины при максимально короткой экспозиции. Она используется для контроля сооружений из бетона, массивных строительных металлоконструкций, а также при потоковом осмотре технологических трубопроводов, коррозионном или эрозионном мониторинге.

Agfa F8 + RCF

  • если слишком велико время экспозиции при работе с плёнкой в сочетании со свинцовыми экранами;
  • если имеются повышенные требования к радиационной безопасности;
  • если необходимо ограничить энергию рентгеновского излучения;
  • если наиболее важна чувствительность плёнки к излучению.

Agfa F8 + NDT 1200

  • если в приоритете скорость проведения контроля: время экспозиции сокращается от 3 до 6 раз в сравнении с экранами RCF;
  • если нужно высокоэнергетичное воздействие для исследования больших толщин при контроле таких объектов, как мосты или здания.

Выбор рентгеновского аппарата

Высокочувствительная плёнка F8 с флюоресцентными экранами предназначена для применения с импульсными рентгеновскими аппаратами, а также подходит для микрофокусной технологии рентгенографии. Если важен вес рентгенаппарата или его невысокая стоимость, то целесообразно выбрать импульсный аппарат небольшой мощности. Для исследования больших толщин может потребоваться более мощный и габаритный рентгеновский аппарат.

Диапазон толщин по реестру ПАО «Газпром»

Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина для данной отрасли с применением плёнки Agfa F8 в направлении просвечивания с металлофлюоресцентными экранами.

При контроле рентгеновскими аппаратами постоянного действия для классов чувствительности 1, 2, 3 по ГОСТ 7512 — от 4 до 70 мм по стали. При контроле рентгеновскими аппаратами импульсного действия для классов чувствительности 2, 3 по ГОСТ 7512 — от 10 до 50 мм по стали.

Сравнительные показатели Agfa F8

В линейке Agfa плёнка F8 обладает самой высокой чувствительностью к излучению и скоростью проявления. Среди аналогов она показывает лучшие результаты на 1-2 элемента стандартного эталона и индикатора качества изображения IQI.

Это даёт возможность выявлять такие опасные дефекты сварных швов, как трещины и непровары с малым раскрытием. Своевременное обнаружение несплошностей обеспечивает безаварийность работы трубопроводов.

Градация плёнок Agfa относительно качества/скорости получения изображенияГрадация плёнок Agfa относительно качества/скорости получения изображения

Относительные экспозиционные факторы

В таблице приведены относительные экспозиционные факторы двух видов рентгеновской плёнки Agfa. Значения показывают, как изменится время экспозиции Agfa F8 относительно времени экспозиции Agfa D7 при достижении той же оптической плотности. Указаны коэффициенты, полученные с использованием различных источников ионизирующего излучения. При этом время экспозиции плёнки Agfa D7 принято за единицу (1.000).

Тип ионизирующего излучения Усиливающие экраны Плёнка Agfa Structurix F8 Плёнка Agfa Structurix D7
Рентгеновское излучение 100 кВ NDT 1200 0.010
  RCF 0.030
  без экранов 1.000
Рентгеновское излучение 300 кВ NDT 1200 + Pb 0.008
  RCF 0.022
  Pb 1.000
Гамма-излучение Ir 192 NDT 1200 + Pb 0.007
  RCF 0.035
  Pb  – 1.000
Гамма-излучение Co 60 NDT 1200 + Pb 0.006
  RCF 0.040
  Pb 1.000

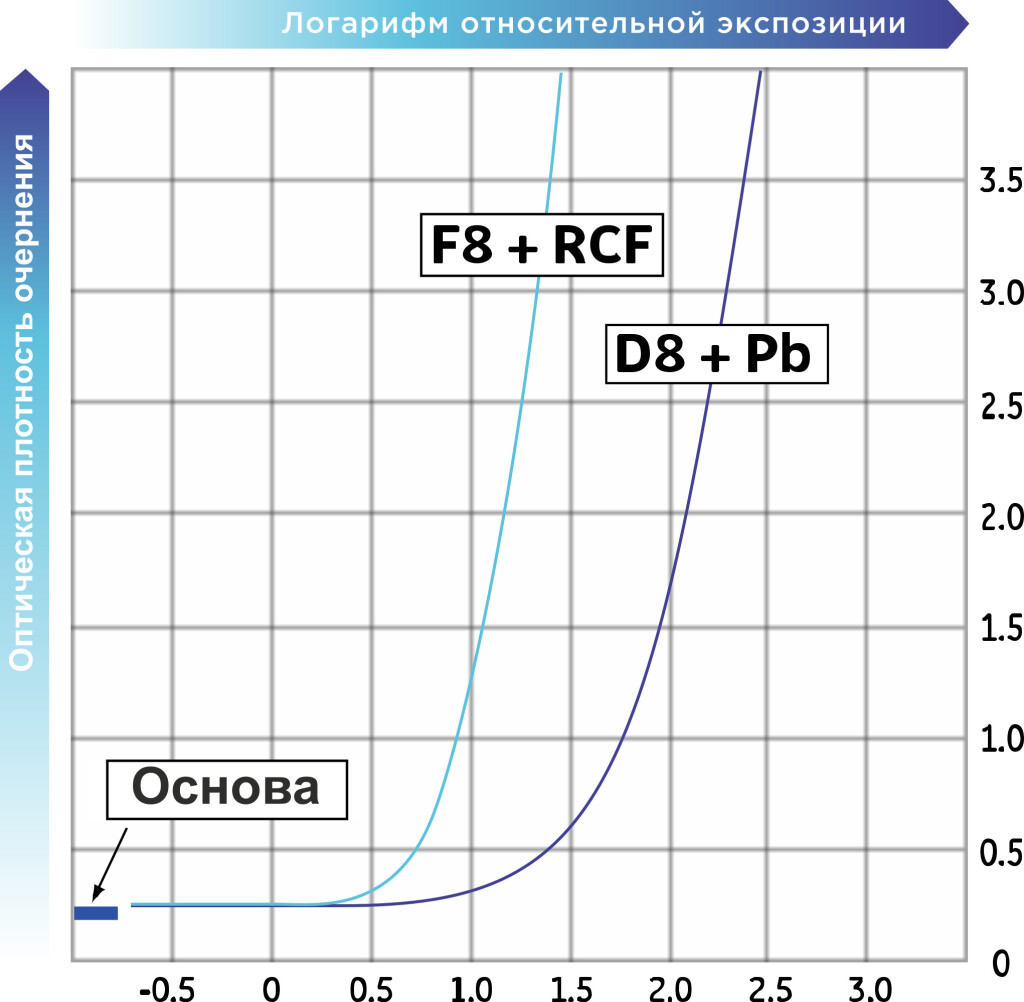

Сенситометрические кривые F8+RCF и D8+Pb с металлофлюоресцентными экранами RCFСенситометрические кривые Agfa F8 и Agfa D8 при энергии источника излучения 200 кВ

Упаковка

Тип упаковки NIF — Non Interleaved Films — означает, что листы плёнки находятся общем конверте, непроницаемом для света, и не проложены бумагой. Для предотвращения накопления статического электричества следует избегать сильной тряски при транспортировке.

Розничная упаковка Agfa Structurix F8 NIF содержит 100 листов плёнки в полиэтиленовом пакете и картонной коробке. Качество такой плёнки аналогично той, что поставляется в вакуумных упаковках.

Формат 30×40 см может использоваться целиком либо нарезаться на листы меньшего размера в зависимости от объекта контроля. Предварительную нарезку плёнки и зарядку в кассеты следует выполнять в тёмном помещении.

Сравнение сенситометрических параметров плёнок Agfa F8 и Agfa D8

Относительный коэффициент экспозиции в системе контроля с металлофлюоресцентными экранами зависит от значений температуры, энергии излучения и времени экспозиции.

Плёнка Agfa Structurix F8 обеспечивает высокую скорость контроля и хороший контраст изображений на снимках. Когда требуется повышенная чёткость изображения, рекомендуется использовать плёнку Agfa D8 со свинцовыми экранами.

На графике слева показана зависимость оптической плотности почернения снимка от логарифма относительной экспозиции.

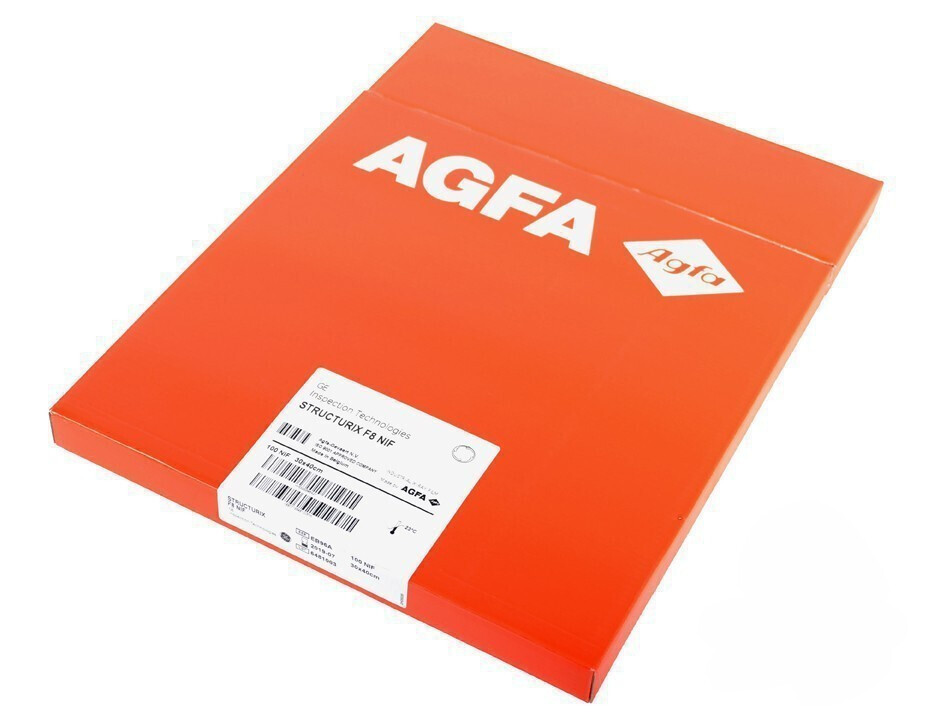

Рентгеновская плёнка Agfa Structurix F8 в упаковке NIF
Рентгеновская плёнка Agfa Structurix F8 в упаковке NIF

Особенности

  • сенсибилизированная: может использоваться со всеми усиливающими экранами с УФ или голубым свечением;
  • высокочувствительная, мелкозернистая, контрастная, с высокой скоростью проявления;
  • применяется с импульсными рентгеновскими аппаратами или рентгеновскими микроскопами;
  • антистатическая защита;
  • фотослой не повреждается при распаковке, получении снимка и в процессе химической обработки плёнки;
  • может проявляться вручную либо обрабатываться в роликовых проявочных машинах;
  • подавление бликов и переотражений.

Технические характеристики

Чувствительность  от 60,0 до 400,0 рентген-1 с экранами RCF
  от 600,0 до 1 200,0 рентген-1 с экранами NDT 1200
Средний коэффициент контрастности 4,3 с экранами RCF
  3,3 с экранами NDT 1200
Соответствие стандартам ISO 11699-1, EN ISO 11699-2, ASTM E 1815
Условия освещения при обработке неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм
Условия хранения на ребре, вдали от химикатов, места проведения просвечивания и источников излучения
– температура от +4,4 до +23,8 °С, без резких перепадов
– относительная влажность воздуха 30 – 50 %, без резких перепадов
– освещение следует избегать яркого освещения и воздействия прямых солнечных лучей
– радиоактивный фон <90 nGy/h
Меры предосторожности Следует избегать воздействия высоких температур. При низких температурах не происходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания. Это предотвратит образование конденсата на фотослое и склеивание листов плёнки.
Тип упаковки NIF: светонепроницаемый конверт без бумажных прокладок
Формат 30×40 см
Количество листов в упаковке 100 шт.
Масса одной упаковки 4 кг
Количество упаковок в коробке 5 шт.
Габариты коробки 43,8×17,9×35,7 см
Масса коробки 20,3 кг
