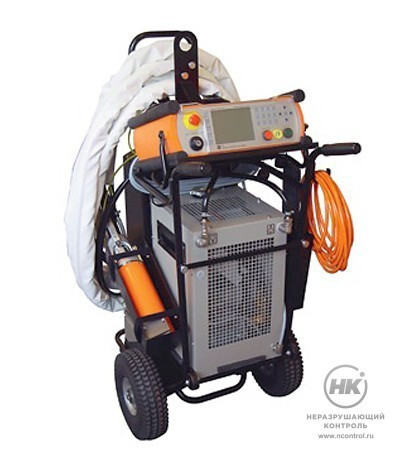

Мобильный рентгеновский аппарат ISOVOLT Mobile 160

Рентгеновский аппарат ISOVOLT mobil предназначен для проведения радиографического контроля в энергетической, горнодобывающей и нефтехимической областях. Отличие аппарата от серии Isovolt Titan E — мобильность и удобство применения в труднодоступных местах.

Результаты измерений можно передать на компьютер для обработки: документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Приём и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Генератор высокого напряжения снабжен силовой электроникой. Помимо нее, используется система мониторинга, трансформатор накала, а также система переключения магнитной фокусировки и клавишным переключателем для выбора трубки.

ISOVOLT mobil оснащен небольшой радиографической трубкой и высоковольтным кабелем длиной до 20 м, что позволяет размещать его в местах, недоступных для других типов радиографического оборудования.

5  –160  кВ
Диапазон напряжения
на трубке

Особенности

  • транспортировочная тележка оснащена рым-болтом;
  • автоматическая программа подготовки к работе;
  • память аппарата способна хранить до 250 программ экспозиции;
  • применение технологии SMD;
  • 2 версии блока управления. Каждая оснащена своим набором языков: 1 версия – для стран Западной Европы; 2 версия – для стран Восточной Европы.

Комплектация

  • генератор высокого напряжения на 160 кВ;
  • блок управления ISOVOLT mobil;
  • насос системы водяного охлаждения WL 2001;
  • кожух для рентгеновской трубки ISOVOLT 160 M2 с рентгеновской трубкой;
  • высоковольтный кабель, длиной 10 м;
  • защитный кожух из ПВХ для высоковольтного кабеля и водяных шлангов;
  • тележка;
  • набор шлангов для охлаждающей воды.

Принадлежности

  • держатель для рентгеновской трубки для инспекции труб;
  • дополнительный высоковольтный кабель;
  • диафрагма и центрирующее устройство;
  • внешняя отказобезопасная сигнальная импульсная лампа оповещения;
  • внешняя отказобезопасная сигнальная проблесковая лампа оповещения.

Технические характеристики

Подключенная нагрузка 230 В ± 10%; 50/60 Гц; 3,0 кВ А; не более 16 А
Напряжение на трубке 5–160 кВ, с шагом 1 кВ
Ток в трубке 0,5–10 мА, с шагом 0,1 мА
Задаваемое время экспозиции от 0,1 до 99,9 минут с шагом 0,1 или 1 секунда
Мощность системы охлаждения WL 2001 1 600 Вт при температуре окружающей среды 25 °C
Габариты:
генератор высокого напряжения 870 × 300 мм без фиксирующей рукоятки;
1020 × 300 мм с фиксирующей рукояткой
насос системы водяного охлаждения WL 2001 320 × 305 × 510 мм
блок управления 390 × 319 × 169 мм
тележка максимальная ширина около 620 мм
высоковольтный кабель 10 м
сетевой кабель 10 м
