Рентгеновский аппарат РПД-150 (РПД-200 мини А)

Переносной рентгеновский аппарат РПД-150 просвечивает объекты с радиационной толщиной до 20 мм по стали. Излучатель работает с постоянным анодным напряжением и током рентгеновской трубки. Можно регулировать анодное напряжение, ток рентгеновской трубки и время экспозиции.

Дефектоскописты используют РПД-150 при контроле листовых и профильных металлических заготовок в заводских цехах. Проводят неразрушающий контроль монтажных конструкций, отливок и поковок из чёрных металлов в помещениях с защитной камерой. Контролируют качество сварных соединений магистральных нефтегазопроводов.

Пучок излучения 60° × 80° позволяет контролировать за одну экспозицию участки большой длины. К примеру, при расстоянии 700 мм площадь покрытия составит 810 × 1 175 мм.

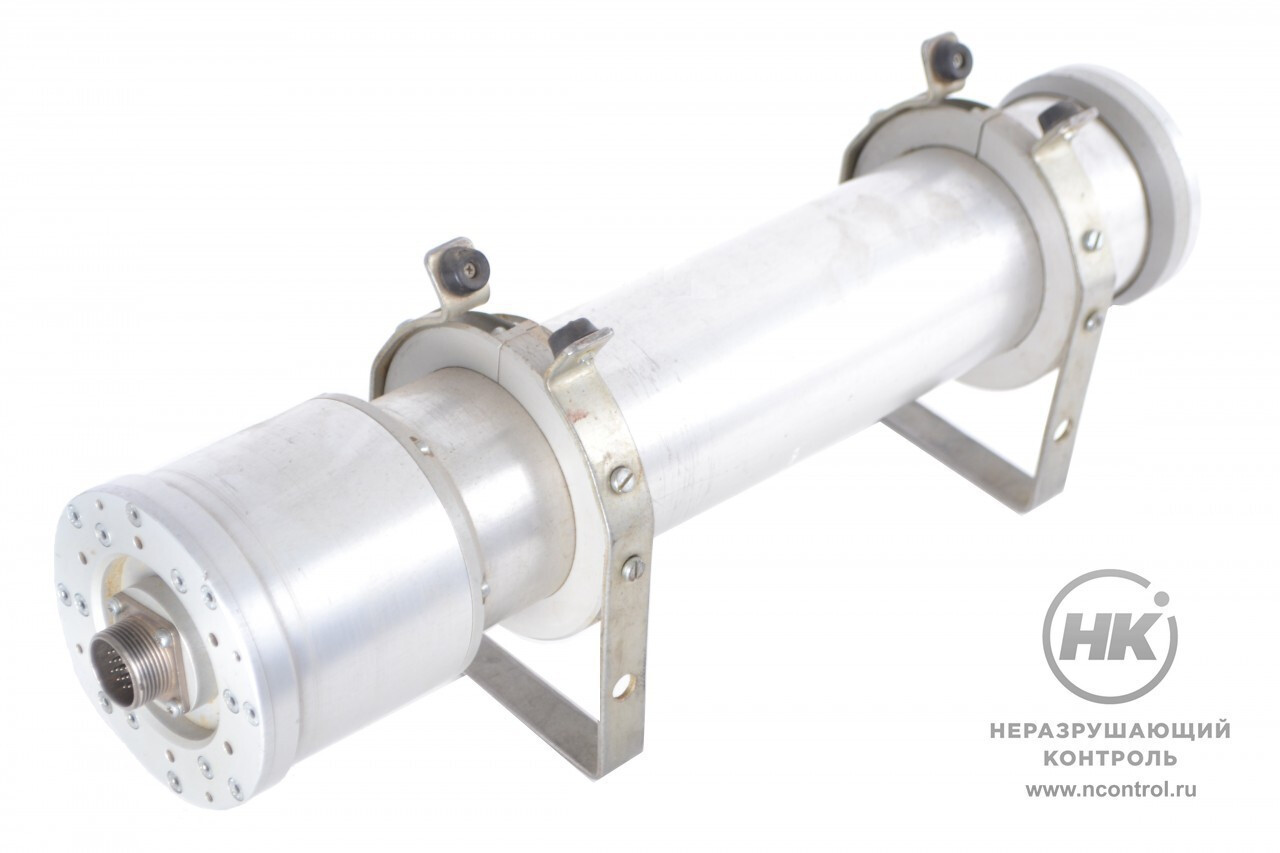

Моноблок аппарата весит 5 кг. С ним удобно работать в труднодоступных условиях: при контроле трубопроводов обвязки, контроле трубопроводов атомных станций и химических производств.

Микропроцессор

В блоке питания и управления РПД-150 стоит микропроцессор. Он выполняет программы автоматической тренировки рентгеновской трубки. Встроенная в микропроцессор электронная защита страхует оператора от ошибок. При некорректной установке напряжения и/или тока, они автоматически сбросятся до допустимых значений.

Питание

РПД-150 питается от сети переменного тока, либо от встроенного аккумулятора. В полевых условиях возможно питание от генератора.

Рабочие температуры

РПД-150 работает при температуре от -10 до + 40 °С. А герметичная конструкция моноблока помогает вести контроль под дождем и в условиях приморской влажности воздуха.

150 Вт
Максимльная мощность
на аноде трубки

Особенности

  • цифровые и световые индикаторы блока питания и управления помогают работать в темном помещении и в вечернее время;
  • моноблок весит 5 кг. С ним удобно работать в труднодоступных условиях: при контроле трубопроводов обвязки, контроле трубопроводов атомных станций и химических производств;
  • на телескопическом штативе стоят сменные опоры: пластиковые и магнитные. Они надёжно закрепляют аппарат на металлических изделиях в горизонтальном и вертикальном положениях.

Комплектация

  • блок излучателя;
  • блок питания и управления;
  • источник автономного питания со встроенным зарядным устройством;
  • кабель соединительный;
  • кабель автономного питания;
  • сигнальная лампа с кабелем;
  • пульт дистанционного управления;
  • кабель соединительный пульта дистанционного управления;
  • кабель питания;
  • кабель питания зарядного устройства;
  • транспортный футляр БИ;
  • сумка для кабелей.

Принадлежности

  • штатив со сменными опорами;
  • резиновые наконечники для установки на горизонтальных поверхностях;
  • магнитные башмаки для установки на стальных вертикальных и потолочных плоскостях;
  • лазерный прицел;
  • аккумуляторный блок с зарядным устройством в кейсе;
  • кабели различной длины.

Технические характеристики

Диапазон установок анодного напряжения От 50 до 150 кВ
Шаг установок анодного напряжения 1 кВ
Диапазон установок анодного тока рентгеновской трубки От 0,1 до 3 мА
Шаг установок анодного тока рентгеновской трубки 0,1 мА
Диапазон установки времени экспозиции От 1 до 998 с или до ручного отключения
Шаг установки времени экспозиции 1 с
Тип рентгеновской трубки 0.3 БПM 25-150
Размер фокусного пятна рентгеновской трубки 0,8 × 0,8 мм
Диаграмма рабочего пучка рентгеновского излучения Прямая, коническая, направлена перпендикулярно оси БИ
Величина плоских углов конической диаграммы направленности рабочего пучка рентгеновского излучения В соответствии с паспортом на трубку 60 × 80°
Максимальная мощность, выделяемая на аноде рентгеновской трубки 150 Вт
Напряжение питания изделия ~220 В
Частота напряжения питания 50 Гц
Потребляемая мощность не более 250 Вт
Максимальная рабочая температура блока излучателя 70 °С
Габаритные размеры блока излучателя 108 × 475 мм
Масса блока излучателя 4,9 кг
Габаритные размеры блока управления 415 × 345 × 180 мм
Масса блока управления 7,2 кг
Габаритные размеры пульта дистанционного управления 170 × 50 × 50 мм
Масса пульта дистанционного управления 0,2 кг
Габаритные размеры сигнальной лампы 160 × 55 мм
Масса сигнальной лампы 0,8 кг
Длина кабеля сигнальной лампы 10 м
Длина соединительного кабеля БПУ – БИ 10 м
Масса соединительного кабеля БПУ – БИ 2,7 кг
Длина соединительного кабеля БПУ – ПДУ 25 м
Масса соединительного кабеля БПУ – ПДУ 1,2 кг
Длина кабеля питания сетевого БПУ 1,8…2,5 м
Масса кабеля питания сетевого БПУ 0,25…0,35 кг
Габаритные размеры футляра БИ 550 × 250 × 230 мм
Масса футляра БИ 3,9 кг
Габаритные размеры ИАП 260 × 240 × 120 мм
Масса ИАП 10,7 кг
Длина кабеля автономного питания ИАП-БПУ 1,5 м
Масса кабеля автономного питания ИАП-БПУ 0,2 кг
Длина кабеля питания сетевого ИАП 1,5 м
Масса кабеля питания сетевого ИАП 0,1 кг
Цена: Снят с производства
Заказать Добавить в закладки
Производитель
«Синтез НДТ»
