Рентгеновский аппарат «Арион-150»

Импульсный рентгеновский аппарат «Арион-150» предназначен для контроля объектов, толщиной до 30 мм по стали. Рабочее напряжение на аноде — 150 кВ. Потребляемая мощность — 200 ВА.

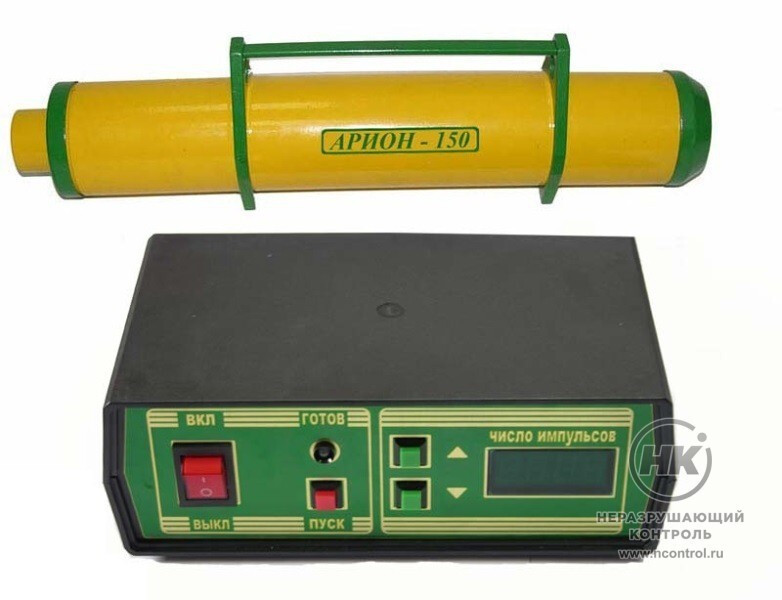

Пульт управления выполнен в пластмассовом корпусе. А газонаполненный излучатель — из нержавеющей стали. Между собой они соединяются с помощью 25-ти метрового кабеля. За счет большой длины, оператор находится вдали от облучения.

Для запуска и остановки рентгеновского излучения можно использовать дистанционный пульт управления. Он работает на расстоянии не более 800 м от излучателя.

В аппарате стоит счётчик импульсов. Он позволяет установить суммарное число импульсов и уровень износа аппарата с начала его использования.

Рентген.аппарат оснащён защитой от перегрева — он автоматически отключается после каждых 500 импульсов. Перерыв в работе длится около 90 секунд, затем прибор включается.

«Арион-150» может питаться от аккумуляторной батареи, от бортовой сети автомобиля и сети переменного тока 220 В.

Работает при температуре окружающей среды от -30 до +50 °С.

Степень защиты аппарата IP20 по ГОСТ 14254.

2,3 мм
Диаметр фокусного пятна

Комплектация

  • высоковольтный блок;
  • пульт управления;
  • высоковольтный соединительный кабель;
  • аккумулятор;
  • чехол для аккумулятора;
  • зарядное устройство;
  • блок преобразователя напряжения для исполнения с внешним преобразователем напряжения;



  • пульт дистанционного управления;
  • лампа-вспышка;
  • кабель питания 220В;
  • кабель питания 12В для исполнения с внутренним преобразователем напряжения;
  • ЗИП комплект;
  • сумка для рентген аппарата;
  • комплект эксплуатационных документов.

Технические характеристики

Рабочее напряжение на аноде рентгеновской трубки
не менее 150 кВ
Просвечиваемая толщина стали
(фокусное расстояние 500 мм, пленка
РТ-1 + УПВ-2, плотность 2,0)

рекомендованный режим 1 500 имп — 20 мм
максимальный режим 5 000 имп —
30 мм

Длительность рентгеновского импульса на полувысоте амплитуды 2 нс
Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов не менее 20 мР
Диаметр фокусного пятна 2,3 мм
Гарантийный ресурс аппарата 5·105 импульсов
Частота следования импульсов, при питании от сети переменного тока 220 В 20-25 Гц
Напряжение питания от однофазной сети переменного тока частотой 50±1 Гц 220±22 В
Потребляемая мощность не более 200 ВА
Длина высоковольтного кабеля (ВСК) 25
Габаритные размеры высоковольтного блока 400 × 76 × 110 мм
Габаритные размеры пульта управления 170 × 255 × 95 мм
Масса высоковольтного блока 2,5 кг
Масса пульта управления 1,5 кг
