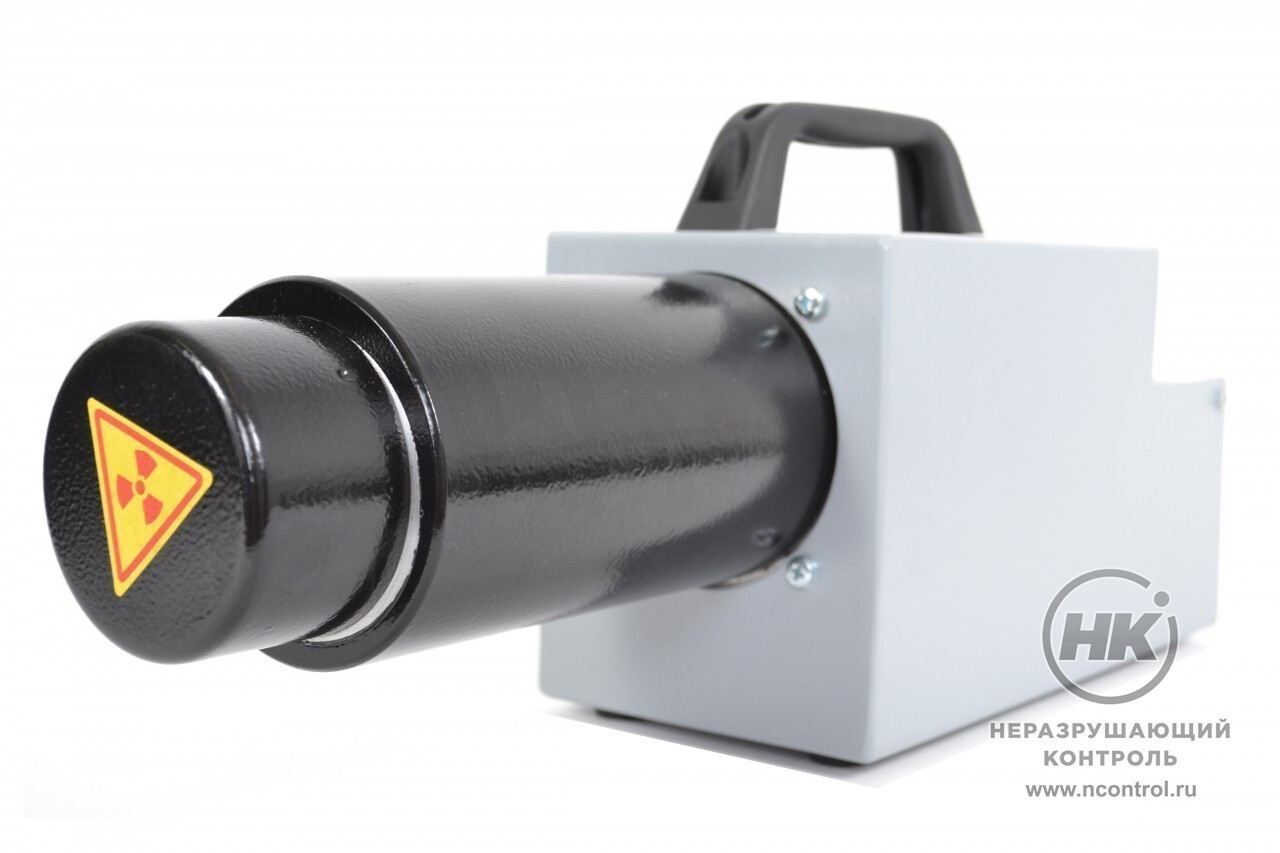

Рентгеновский аппарат «Арина-9»

Рентгеновский аппарат «Арина-9» относится к классу портативных генераторов излучения импульсного типа. Применяется в рентгеновской дефектоскопии для контроля объектов в полевых условиях. Позволяет выполнять просвечивание контролируемой зоны с толщиной стенки 18 мм по железу на плёнку AGFA D7 со штатными свинцовыми экранами, с фокусным расстоянием 700 мм и временем экспозиции 10 минут. — 300 кВ.

Рентгеновский пучок на выходе аппарата «Арина-9» имеет угол раскрытия порядка 170°. Прибор можно использовать как для направленного, так и для панорамного просвечивания. Последняя схема применяется для экспонирования из центра трубы и является предпочтительной, т.к. предусматривает всего одну экспозицию. Для закрепления и позиционирования генератора разработана серия приспособлений.

Коммерческое предложение на р/а Арина-9 и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов Арина: +7 343 333-33-03.

300 кВ
Амплитуда анодного напряжения

Рентгеновские характеристики

Напряжение и анодный ток в аппарате «Арина-9» не регулируются. В этом отличие импульсных рентгеновских дефектоскопов от генераторов излучения постоянного тока. Генерирующим элементом в «импульсниках» является трубка с холодным катодом. На анод подаётся напряжение в форме кратковременных импульсов, образующих вспышки рентгеновского излучения, следующие друг за другом. Амплитуда импульсов не регулируется и для рентгеновского аппарата «Арина-9» составляет 300 кВ.

Когда «Арина-9» вам подходит

Рентгеновский аппарат «Арина-9» выбирают, руководствуясь четырьмя факторами:

    1. Нужна мобильность. В 90% случаев, с рентгеновским аппаратом «Арина-9» работают в полевых условиях. В 10% — выполняют контроль в труднодоступных местах.
    2. Необходимо относительно надёжное, проверенное и бюджетное решение, с поправкой на меньший срок службы по отношению к рентгенаппаратам постоянного тока.
    3. Предполагается контролировать объекты с радиационной толщиной, не предусматривающей проведения частых длительных экспозиций. При использовании чувствительной рентгеновской плёнки и усиливающих экранов время экспозиции можно сократить.
    4. Требования к чувствительности контроля таковы, что позволяют выполнять его импульсными рентгеновскими аппаратами в соответствии с нормативной документацией.

Импульсными рентгеновскими аппаратами «Арина-9» контролируют кольцевые сварные стыковые соединения трубопроводов в нефтегазовой отрасли, сварные соединения прочих металлоконструкций, выполненных сваркой плавлением. При использовании рентгенозащитных средств можно проводить контроль в стационарных условиях.

Импульсный рентгеновский аппарат «Арина-9» может использоваться в кроулере СИРЕНА-5, который представляет собой самоходную тележку для автоматизированного контроля кольцевых стыков трубопроводов на этапе строительства.

Отличия «Арина-9» от других аппаратов серии

«Арина-9» — аппарат с наибольшим анодным напряжением из семейства импульсных дефектоскопов «АРИНА» производственного объединения «Спектрофлэш». Кроме данного прибора, в линейку включены импульсные рентгеновские аппараты:

    1. «Арина-7», напряжение анода 250 кВ
    2. «Арина-3», напряжение анода 180 кВ
    3. «Арина-1», напряжение анода 180 кВ

Генератор с соответствующим напряжением на аноде подбирается исходя из параметров контролируемого объекта. Из-за особенностей состава спектра излучения у импульсных рентгеновских аппаратов, ими можно проконтролировать больший диапазон толщин, чем аппаратами постоянного тока, при одном анодном напряжении. Но, качество снимков, чувствительность и производительность контроля будут лучше при использовании аппаратов с подогреваемым катодом и регулировками параметров питания.

Схема подключения

Комплект оборудования состоит из импульсного рентгеновского генератора «Арина-9» и пульта управления. Устройства соединяются высоковольтным кабелем. До начала экспонирования пульт выносится от излучателя на безопасное расстояние и подключается к источнику питания. Для питания можно использовать сеть переменного тока 220 В, аккумуляторный источник или бензиновый генератор.

Арина-9 — схема подключения рентгеновского аппаратаСхема подключения рентгеноского аппарата «Арина-9»

Органы управления аппаратом — таймер экспозиции, ключ безопасности и кнопка «ПУСК» располагаются на лицевой панели пульта.

Устройство и принцип действия

Принцип действия рентгеновского импульсного наносекундного автономного аппарата «Арина-9» основан на явлении генерации вспышки рентгеновского излучения в момент взрывной электронной эмиссии в вакуумной рентгеновской трубке с холодным катодом. Интересно, что схема питания трубки повторяет собой один из вариантов схемы трансформатора Тесла.

В цепи вторичной катушки высоковольтного трансформатора находятся разрядник обостряющий импульс и двухэлектродная вакуумная трубка. Питающий первичную обмотку импульс поступает от накопительных конденсаторов через другой разрядник — газовый коммутатор. Накопительные конденсаторы заряжаются от источника первичного напряжения, расположенного в пульте управления.

Особенности

  • возможность направленного и панорамного просвечивания;
  • не требует специальных навыков работы.

Комплектация

  • блок рентгеновский;
  • пульт управления;
  • кабель соединительный 20 м;
  • кабель сетевой 220В;
  • кабель аккумуляторный 24В;
  • комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП;
  • комплект эксплуатационных документов.

Коммерческое предложение на р/а Арина-9 и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов Арина: +7 343 333-33-03.

Технические характеристики

Экспозиционная доза рентгеновского излучения не менее 309,7 мкКл/кг
(1200 мР)
Амплитуда напряжения на рентгеновской трубке 300 кВ
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами до 85 мм
Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок до 45 мм
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок со штатными свинцовыми экранами до 18 мм
Диаметр фокусного пятна 2,5 мм
Напряжение питания:
однофазная сеть переменного тока 220–230 В
батарея аккумуляторов 24±3 В
Потребляемая мощность не более 300 ВА
Масса и габаритные размеры рентгеновского блока:
масса 8,1 кг
длина 520 мм
ширина 135 мм
высота 215 мм
Масса и габаритные размеры пульта управления
масса 6 кг
длина 310 мм
ширнина 260 мм
высота 150 мм
