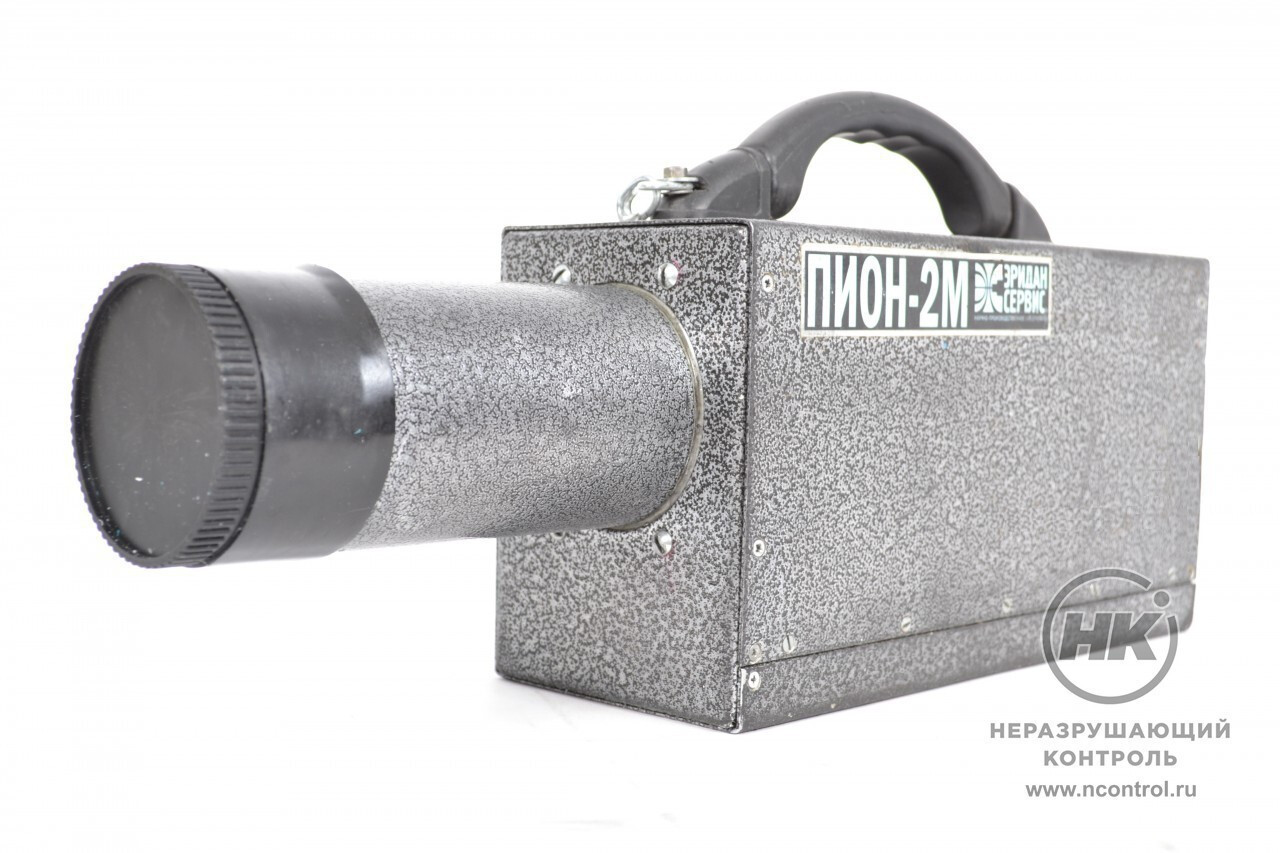

Рентгеновский аппарат «Пион-2М»

Импульсный рентгеновский аппарат «Пион-2М» предназначен для радиографического контроля сварных соединений и металлоконструкций. Позволяет фронтально и панорамно контролировать сварные швы трубопроводов. Просвечиваемая толщина с использованием плёнок с флюоресцентными усиливающими экранами — 32 мм.

Рентгеновский блок

Рентгеновский блок состоит из высоковольтного блока, включающего в себя рентгеновскую трубку ИМА 2-150Д, разрядник-обостритель РО-43 и импульсный трансформатор. Все элементы высоковольтного блока находятся в трансформаторном масле.

Пульт управления

Пульт управления позволяет устанавливать время экспозиции с дискретностью 1 сек. и контролировать уровень зарядки аккумуляторов. У пульта два режима работы, в зависимости от подключаемого кабеля:

1. Управление экспозицией через кабель 20 м – при этом пульт управления находится в руках у оператора.
2. Управление с задержкой включения. Пульт закрепляется на задней стенке рентгеновского блока
    и соединяется с ним кабелем 0,2м.

Рабочий диапазон температур

«Пион-2М» работает в диапазоне температур от -30 °С до +40 °С.

2 минуты
Время непрерывной
экспозиции

Комплектация

  • рентгеновский блок;
  • выносной пульт ПУ03;
  • кабель длиной 20 м с устройством укладки кабеля;
  • кабель ПУ длиной 0,2 м;
  • кронштейн крепления ПУ03 на задней стенке РА;
  • сумка (КОФР);
  • защитный чехол на РА для работы в полевых условиях;
  • автоматическое зарядное устройство АЗУ;
  • запасной блок аккумуляторов;
  • инструкция по эксплуатации;
  • коллиматор;
  • паспорт.

Технические характеристики

Минимальная экспозиционная доза излучения на расстоянии 500 мм от торца рентгеновской трубки мр / мин. не менее 300 мР
Толщина стали, доступная для рентгенографирования с помощью рентгеновских плёнок с флюоресцентными усиливающими экранами 32 мм
Питание аппарата: комплект аккумуляторных батарей с общим напряжением 18 В
Амплитуда импульса напряжения на рентгеновской трубке 150 кВ
Мощность, потребляемая от аккумуляторов не более 80 ВА
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы 45–55 мин
Интервал между циклами не менее не менее 2–5 мин
Среднее время наработки на отказ 100 часов
Рабочее положение рентгенаппарата любое
Масса рентгеновского блока 8 кг
Габаритные размеры рентгеновского блока 480 × 225 × 115 мм
