Рентгеновский аппарат 0,3 СБК-150

Рентгеновский аппарат 0,3 СБК-150 предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, в полевых и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома. Снят с производства. Замена — аппарат 0,3 СБК 160.

Аппарат может работать как от сети переменного тока, так и от автономных источников питания: переносного бензинового генератора и аккумуляторного блока питания. Все части базового комплекта укладываются внутрь алюминиевого кейса (БПУ). Масса этого комплекта не превышает 18,5 кг.

Управляется микропроцессорным устройством, которое не допускает ошибок оператора, что обеспечивает его правильную эксплуатацию и надёжную работу. Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются с пульта дистанционного управления (ПДУ). Микропроцессор обеспечивает режим автоматической тренировки трубки в аппарате.

150  кВ
Рабочее напряжение
на аноде

Комплектация

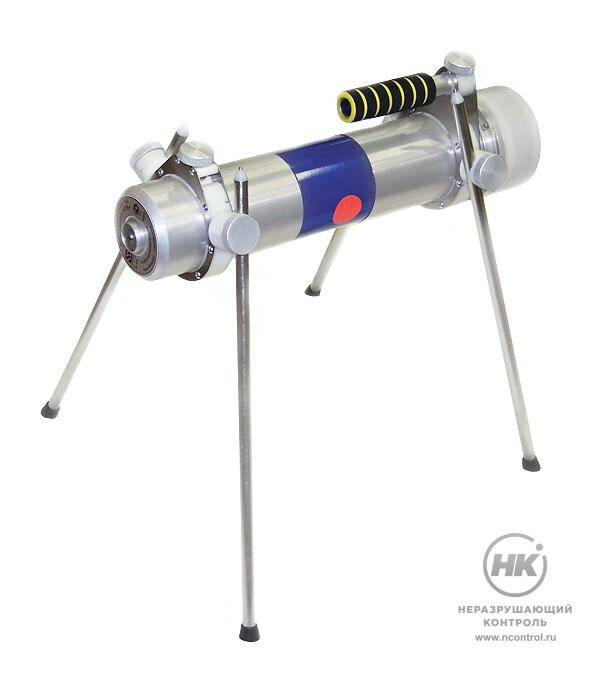

  • моноблок 0,3 СБК 150 со съёмной ручкой и
    4-х-ножным складным штативом высотой 0,5 м;
  • блок питания и управления 0,3 СБК 150 (БПУ), смонтированный в защитном алюминиевом кейсе;
  • пульт дистанционного управления (ПДУ);
  • комплект эксплуатационной документации;
  • кабель (моноблок – БПУ) длиной 5 м;
  • кабель сетевой длиной 2 м;
  • кабель ПДУ длиной 25 м.

Принадлежности

  • источник автономного питания (ИАП), состоящий из 2-х свинцовокислотных необслуживаемых
    12-вольтовых аккумуляторных батарей ёмкостью 12 А/ч со встроенным зарядным устройством и кабелем питания длиной 0,5 м;
  • штатив фото телескопический с магнитными опорами;
  • ременное устройство крепления на трубе;
  • устройство автономного охлаждения.

Технические характеристики

Мощность на аноде трубки 300 Вт
Анодное напряжение 150 кВ
Анодный ток 3 мА
В диапазоне от 100 до 150 кВ характеристика по мощности изоваттная, с предельной мощностью на аноде  300 Вт
Диапазон установок режимов работы рентгеновской трубки:
– анодного напряжения на рентгеновской трубке 50 – 150 кВ
– тока анода рентгеновской трубки 0,1 – 3,0 мА
– времени экспозиции 1 – 998 сек
Дискретность установок режимов работы:
– анодного напряжения 1,0 кВ
– анодного тока 0,01 мА
– времени экспозиции 1 сек
Диаграмма излучения – конус с углами при вершине 80×100°
Ось пучка перпендикулярна оси моноблока
Размер фокусного пятна 0,8×0,8 мм
Питание от сети переменного тока 50 Гц с напряжением 90 – 264 В
Мощность, потребляемая от сети, не более 450 Вт
Диапазон рабочих температур окружающей среды от -20 до +40 °С
Диапазон температур хранения от -50 до +50 °С
Температура отключения по перегреву моноблока +70 °С
Время непрерывной работы на максимальной мощности при начальной температуре +20 °С около 20 мин
Время работы от заряженного источника автономного питания (ИАП) на максимальной мощности 28 мин
Размеры:
– моноблок 0,3 CБК 150 без съёмной ручки Ø 120×508 мм
– блок питания и управления в алюминиевом кейсе (БПУ) 580×430×240 мм
– пульт дистанционного управления (ПДУ) 155×100×30 мм
– источник автономного питания (ИАП) 270×250×120 мм
