Рентгеновский аппарат 0,3 СБК 200 С

Рентгеновский аппарат 0,3 СБК 200 С относится к классу портативных моноблочных источников рентгеновского излучения постоянного тока. Применяется для промышленной рентгеновской дефектоскопии. Позволяет контролировать толщины до 37 мм по стали при условиях: расстояние от окна выхода излучения до объекта 700 м, плёнка AGFA D7 со штатными свинцовыми экранами, плотность почернения снимка 2.0, время экспозиции 10 минут.

Пиковые значения напряжения анода рентгеновской трубки — 200 кВ, тока — 3 мА. Параметры питания трубки, как и время экспозиции до начала экспонирования можно устанавливать и контролировать с помощью проводного пульта дистанционного управления. Схема подключения оборудования приведена ниже.

Подходит для выездного контроля

Главные особенности рентгенаппарата 0,3 СБК 200 С выражены в его массогабаритных характеристиках в соотношении с характеристиками генерируемого излучения. Аппарат компактный и лёгкий, разрабатывался специально для полевых работ,  что не исключает возможности его стационарного использования. Для размещения и позиционирования моноблока относительно контролируемого объекта разработаны специальные приспособления.

Коммерческое предложение на р/а 0,3 СБК 200 С и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов СБК: +7 343 333-33-03.


200
  кВ

Максимальное анодное напряжение

Работает при - 40° С

О покупке 0,3 СБК 200 С стоит задуматься, если ваши объекты расположены в северных широтах. Индекс «С» в конце названия модельного ряда СБК означает «северное исполнение». Эксплуатация рентгеновского аппарата 0,3 СБК 200 С возможна при температуре от - 40° С до + 40° С. Каждый прибор проходит контрольные испытания в климатической камере на заводе-изготовителе.

Основными покупателями рентгеновского аппарата 0,3 СБК 200 С являются: лаборатории неразрушающего контроля в составе предприятий нефтегазового сектора, где он применяется для оценки качества сварных стыковых соединений трубопроводов, судостроительные и судоремонтные заводы, предприятия авиапрома, независимые лаборатории.

Эксплуатация рентгеновского аппарат в зимнее время года, при минус 40 по Цельсию

Схема подключения 0,3 СБК 200 С

Подключение оборудования осуществляется по кабельной схеме. Для питания рентгеновского аппарата можно использовать автомобильные аккумуляторы, дополнительный автономный источник, генератор или промышленную сеть 220 В. Тип питания определяется типом кабеля. Питание от источников + 12 В осуществляется через преобразователь DC12V/24V

Схема подключения рентгеновского аппарата 0,3 СБК-200ССхема подключения рентгеноского аппарата 0,3 СБК-200 С

Описание моноблока аппарата 0,3 СБК 200 С

Направление излучения рентгеновского дефектоскопа 0,3 СБК-200 С

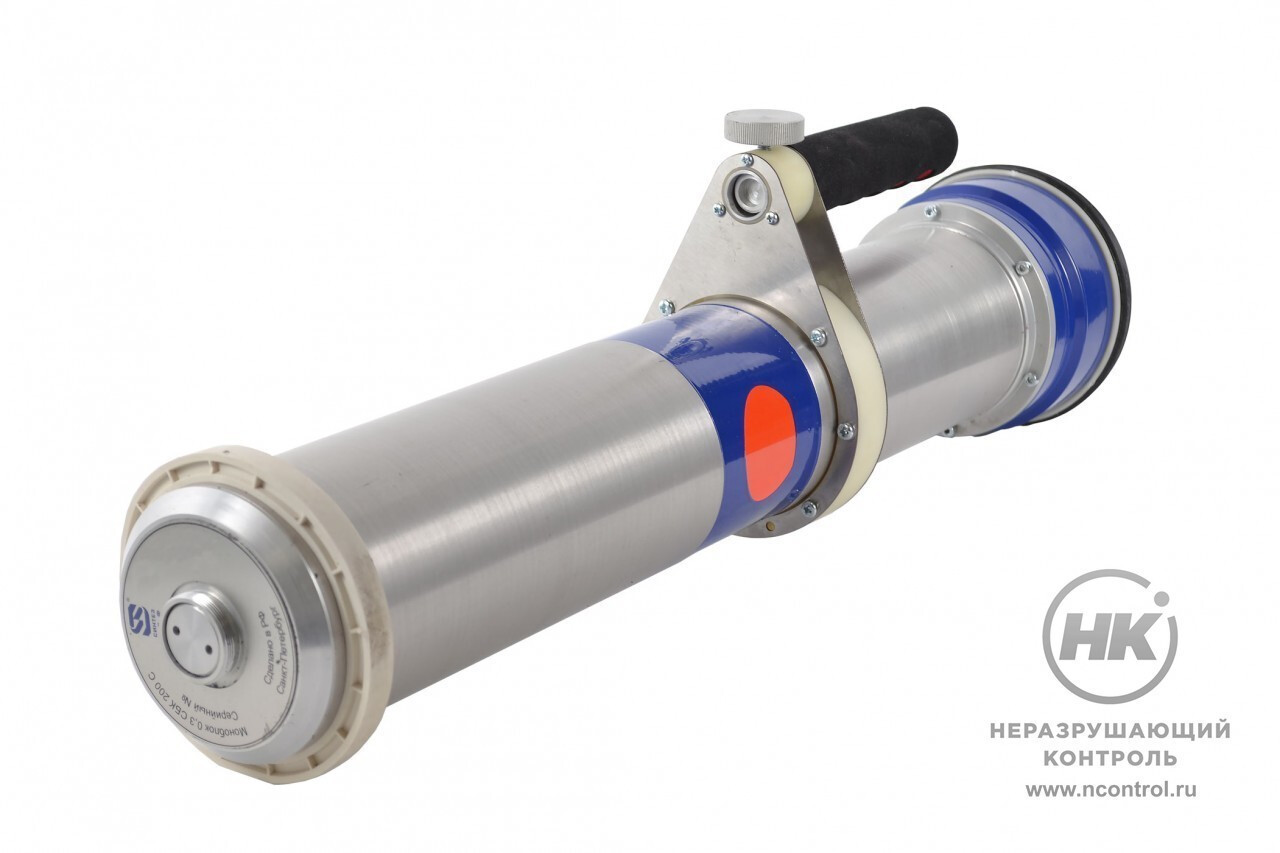

Рентгеновский источник 0,3 СБК 200 С — моноблочного исполнения, выполнен в форме цилиндра с утолщением в торцевой части. Питание трубки осуществляется выпрямленным по двухполупериодной схеме напряжением. Выход излучения генератора направленный, находится сбоку и помечен окружностью красного цвета. Диаграмма излучения – конус с углами при вершине 40° х 60°. Конструкция рентгеновского аппарата герметичная и имеет класс защиты от попадания влаги IP65.

Система охлаждения и изоляции высоковольтных элементов внутри рентгеновского аппарата масляная, с циркуляционным насосом. Это увеличивает время непрерывной работы моноблока за счёт принудительного отвода тепла от рентгеновской трубки во внешнюю среду. Кроме того, для внешнего охлаждения генератора, по отдельному заказу можно приобрести дополнительное устройство.

Конструкция моноблока выполнена по классической, для рентгеновских аппаратов постоянного тока, схеме. Её основными компонентами являются: стеклянная вакуумная рентгеновская трубка 1,2 БПК 21-200, повышающий трансформатор с умножителем высокого напряжения для питания вакуумной трубки, высоковольтный делитель, трансформатор гальванической развязки цепи накала, изоляция плёночного типа и термодатчики, измеряющие температуру масла.

Для компенсации давления масла при разнице температур, внутри моноблока смонтирован резиновый компенсатор объёма. На торце цилиндра утолщённой части рентгеновского аппарата находится герметичный разъём. Через него к генератору подводятся напряжение питания и сигналы управления. Подключение генератора 0,3 СБК 200 С к блоку питания и управления осуществляется при помощи износостойкого кабеля с устойчивой к воздействию пониженных температур изоляцией из полиуретана.

Разъём для подключения блока питания и управления БПУ к рентгеновскому генератору 0,3 СБК-200С

Блок питания и управления рентгеновским аппаратом

Блок питания и управления рентгеновским аппаратом 0,3 СБК-200С

Блок питания и управления, сокращённо — БПУ, выполнен в виде силуминового герметичного блока. Внутри БПУ расположены:

  • Стабилизированный источник питания для генератора, преобразующий входное напряжение AC100-240V или DC24V в повышенное напряжение питания, поступающее на моноблок 0,3 СБК-200 С. Режим питания определяется типом сетевого кабеля.
  • Электронная схема обратной связи, отвечающая за согласование параметров анодного напряжения и тока в установленных пределах.
  • Микропроцессорная система, связывающая интерфейсы управления и индикации дистанционного пульта, схему согласования и контроля параметров питания рентгеновской трубки, обеспечивающая формирование предупредительных сигналов, необходимых для безопасной работы.
  • К БПУ подключаются: рентгеновский аппарат 0,3 СБК-200 С, источник питания и малогабаритный пульт дистанционного управления, сокращённо — ПДУ. На нём находятся органы индикации и управления параметрами экспонирования.

Комплектация

  • моноблок;
  • блок питания и управления
  • пульт дистанционного управления;
  • кабель соединительный, длиной 5 м;
  • кабель сетевой с евровилкой, длиной 2 м;
  • кабель ПДУ, длиной 25 м;
  • комплект эксплуатационной документации.



Копмлект поставки рентгеновского аппарата 0,3 СБК-200С

Принадлежности

  • магнитное устройство крепления моноблока на трубу;
  • ременное устройство крепления;
  • устройство крепления моноблоков на трубах диаметром 25 ÷ 133 мм;
  • источник автономного питания со встроенным зарядным устройством и кабелем питания;



  • штатив с магнитными опорами;
  • коллиматорная муфта моноблока;
  • преобразователь 12/24 В;
  • автономное устройство охлаждения.

Коммерческое предложение на р/а 0,3 СБК 200 С и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов СБК: +7 343 333-33-03.

Технические характеристики

Максимальная мощность на аноде трубки

300 Вт

Максимальное анодное напряжение

200 кВ

Предельный анодный ток

3 мА

В диапазоне от 100 кВ до 200 кВ характеристика по мощности

изоваттная

Диапазон установок анодного напряжения на рентгеновской трубке

100÷200 кВ

Диапазон установок тока анода рентгеновской трубки

0,1÷3,0 мА

Диапазон установок времени экспозиции

1 ÷ 998 сек

Дискретность установок анодного напряжения

1,0 кВ

Дискретность установок анодного тока

0,01 мА

Дискретность установок времени экспозиции

1 сек

Диаграмма излучения

конус с углами при вершине 40° × 60°

Ось пучка

перпендикулярна оси моноблока

Размер фокусного пятна

2,0 × 2,2 мм

Питание

от сети переменного тока 50 Гц с напряжением — 90 ÷ 264 В

Мощность, потребляемая от сети

не более 450 Вт

Диапазон рабочих температур окружающей среды

-40 °С ÷ +40 °С

Диапазон температур хранения

-50° С ÷ +50° С

Температура отключения по перегреву моноблока

+70 °С

Время непрерывной работы на максимальной мощности при начальной температуре +20° С

около 20 мин

Время работы от заряженного источника автономного питания на максимальной мощности

28 мин

Габаритные размеры основных частей аппарата:



моноблок без съёмной ручки

120 × 590 мм

блок питания и управления

273 × 185 ×157 мм

пульт дистанционного управления

155 × 100 × 30 мм

источник автономного питания

270 × 250 × 120 мм

Масса основных частей аппарата:



моноблок

7,0 кг

блок питания и управления

3,5 кг

пульт дистанционного управления

0,4 кг

источник автономного питания

10,5 кг

соединительный кабель моноблок-БПУ

0,7 кг

кабель ПДУ

0,8 кг

сетевой кабель

0,2 кг

кабель автономного питания

0,2 кг

штатив моноблока

1,1 кг

Производитель
«Синтез НПФ»

Срок поставки
есть на складе

Гарантия
12 месяцев
