Рентгеновский аппарат 0,3 СБК 200 С РК

Купить
В избранноеВ избранное
СравнитьСравнить

Рентгеновский аппарат 0,3 СБК 200 С РК предназначен для проведения радиографического контроля в условиях Крайнего Севера. Оснащен функцией автоматической тренировки и опцией управления по радиоканалу. Рабочее напряжение на аноде — 200 кВ. Потребляемая мощность — не более 450 Вт.

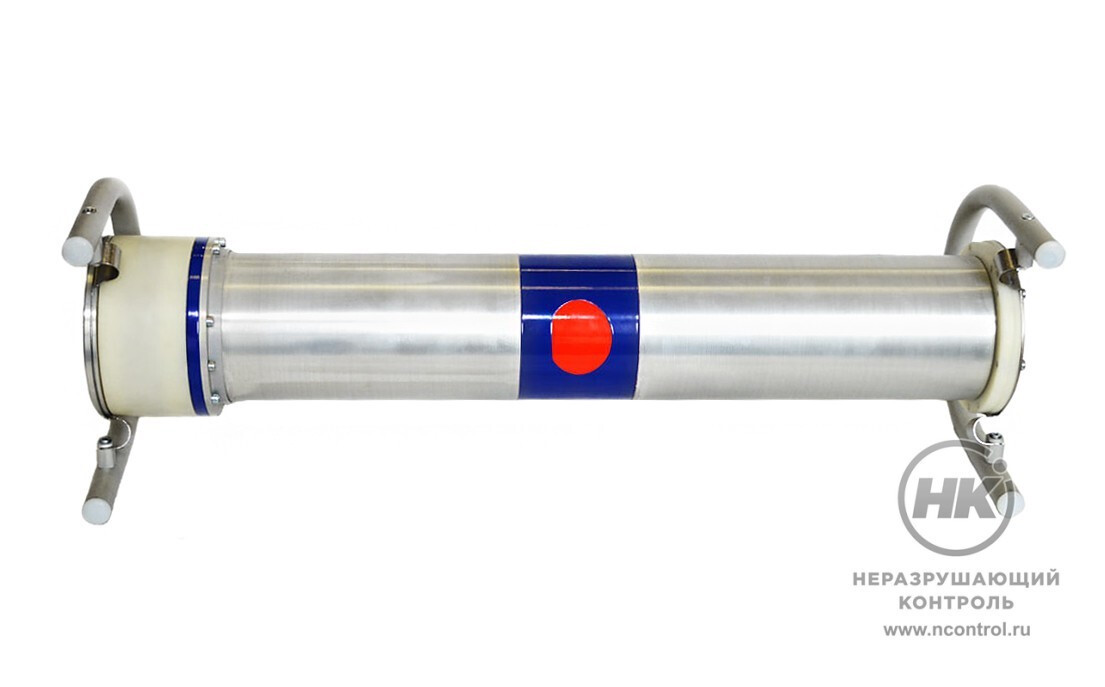

В моноблоке 0,3 СБК 200 С РК стоит рентгеновская трубка типа, работающая в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Размер фокусного пятна — 2,0 х 2,2 мм. Малый размер пятна позволяет при контроле устанавливать моноблок аппарата на минимальное расстояние от экспонируемой пленки, сохраняя геометрическое разрешение рентгеновского изображения.

В прибор включена опция управления по радиоканалу. Она позволяет осуществлять включение/выключение излучения и тренировки дистанционно, с помощью брелка на расстоянии до 100 м.

0,3 СБК 200 С РК работает от сети переменного тока и от автономных источников питания — переносного бензинового генератора и аккумуляторного блока питания. Поэтому рентген. аппарат работает в полевых и в цеховых условиях.

По спецзаказу поставляем моноблок с разъёмом, установленным на торце. Так удобнее вести панорамный контроль, к примеру, сосудов под давлением.

Комплект аппарата укладывается в два инструментальных ящика. Вес обоих не превышает 19 кг.

0,3 СБК 200 С РК выпускается в двух версиях: с универсальным питанием и питанием 24 В.


300
  Вт

Максимальная мощность
на аноде трубки

Документы в PDF

Комплектация

  • моноблок;
  • блок питания и управления
  • кабель соединительный, длиной 5 м;
  • кабель сетевой с евровилкой, длиной 2 м;
  • брелки дистанционного управления, 2шт;
  • комплект эксплуатационной документации.

Принадлежности

  • магнитное устройство крепления моноблока на трубу;
  • ременное устройство крепления;
  • устройство крепления моноблоков на трубах диаметром 25 ÷ 133 мм;
  • источник автономного питания со встроенным зарядным устройством и кабелем питания;
  • штатив с магнитными опорами;
  • коллиматорная муфта моноблока;
  • преобразователь 12/24 В;
  • автономное устройство охлаждения.

Технические характеристики

Максимальная мощность на аноде трубки

300 Вт

Максимальное анодное напряжение

200 кВ

Предельный анодный ток

3 мА

В диапазоне от 100 кВ до 250 кВ характеристика по мощности

изоваттная

Диапазон установок анодного напряжения на рентгеновской трубке

100÷200 кВ

Диапазон установок тока анода рентгеновской трубки

0,1÷3,0 мА

Диапазон установок времени экспозиции

1 ÷ 998 сек

Дискретность установок анодного напряжения

1,0 кВ

Дискретность установок анодного тока

0,01 мА

Дискретность установок времени экспозиции

1 сек

Дальность действия брелка дистанционного управления

до 100 м в условиях прямой видимости

Диаграмма излучения

конус с углами при вершине 40° × 60°

Ось пучка

перпендикулярна оси моноблока

Размер фокусного пятна

2,0 × 2,2 мм

Питание

от сети переменного тока 50 Гц с напряжением — 90 ÷ 264 В

Мощность, потребляемая от сети

не более 450 Вт

Диапазон рабочих температур окружающей среды

-40 °С ÷ +40 °С

Диапазон температур хранения

-50° С ÷ +50° С

Температура отключения по перегреву моноблока

+70 °С

Время непрерывной работы на максимальной мощности при начальной температуре +20° С

около 20 мин

Время работы от заряженного источника автономного питания на максимальной мощности

28 мин

Габаритные размеры основных частей аппарата:



моноблок без съёмной ручки

120 × 590 мм

блок питания и управления

273 × 185 ×157 мм

брелок дистанционного управления (БПУ)

273 × 185 × 157 мм

источник автономного питания

270 × 250 × 120 мм

Масса основных частей аппарата:



моноблок

7,0 кг

блок питания и управления

3,5 кг

брелок дистанционного управления (ПДУ)

0,02 кг

источник автономного питания

10,5 кг

соединительный кабель моноблок-БПУ

0,7 кг

кабель ПДУ

0,8 кг

сетевой кабель

0,2 кг

кабель автономного питания

0,2 кг

штатив моноблока

1,1 кг
