Рентгеновский аппарат 0,3 СБК 200 СП РК

Рентгеновский аппарат 0,3 СБК 200 СП РК предназначен для панорамного радиографического контроля в условиях Крайнего Севера. Оснащен опцией управления по радиоканалу. Рабочее напряжение на аноде — 200 кВ. Максимальная мощность на аноде трубки — 300 Вт.

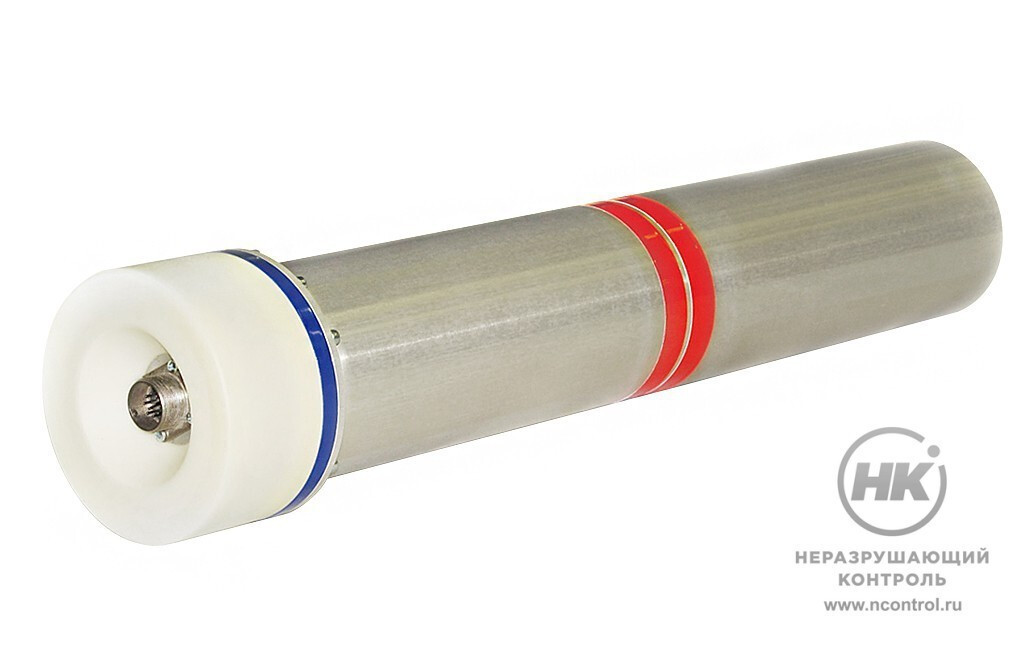

В моноблоке 0,3 СБК 200 СП HR стоит рентгеновская трубка 1БПК 12-200. Она работает в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Конструкция рентгеновской трубки, позволяет делать круговые панорамные снимки изнутри цилиндрических обечаек и труб. Точность круговой диаграммы излучения в этой плоскости — не хуже ± 5 %. Размер фокусного пятна – 1,3 х 3,5 мм.

В прибор включена опция управления по радиоканалу. Она позволяет осуществлять включение/выключение излучения и тренировки дистанционно, с помощью брелка на расстоянии до 100 м.

Моноблок аппарата полностью совместим с блоками питания и управления, пультами дистанционного управления и кабелями аппарата 0,3 СБК 160 С. Единственное отличие — необходимость перепрограммирования БПУ и ПДУ на диапазон напряжений рентгеновской трубки 50÷180 кВ.

0,3 СБК 200 СП РК работает от сети переменного тока и от автономных источников питания — переносного бензинового генератора и аккумуляторного блока питания. Поэтому рентген. аппарат работает в полевых и в цеховых условиях.

По спецзаказу поставляем моноблок с разъёмом, установленным на торце. Так удобнее вести панорамный контроль, к примеру, сосудов под давлением.

Комплект аппарата укладывается в два инструментальных ящика. Вес обоих не превышает 19 кг.

0,3 СБК 200 СП РК выпускается в двух версиях: с универсальным питанием и питанием 24 В.


540
  Вт

Потребляемая мощность

Комплектация

  • моноблок;
  • блок питания и управления;
  • кабель соединительный, длиной 5 м;
  • кабель сетевой с евровилкой, длиной 2 м;
  • брелки дистанционного управления, 2 шт;
  • комплект эксплуатационной документации.

Принадлежности

  • магнитное устройство крепления моноблока на трубу;
  • ременное устройство крепления;
  • устройство крепления моноблоков на трубах диаметром 25 ÷ 133 мм;
  • источник автономного питания со встроенным зарядным устройством и кабелем питания;



  • штатив с магнитными опорами;
  • коллиматорная муфта моноблока;
  • преобразователь 12/24 В;
  • автономное устройство охлаждения.

Технические характеристики

Максимальная мощность на аноде трубки 300 Вт
Максимальное анодное напряжение 200 кВ
Предельный анодный ток 3 мА
В диапазоне от 100 кВ до 200 кВ характеристика по мощности изоваттная
Диапазон установок анодного напряжения на рентгеновской трубке 100÷200 кВ
Диапазон установок тока анода рентгеновской трубки 0,1÷3,0 мА
Диапазон установок времени экспозиции 1 ÷ 998 сек
Время задержки экспозиции 0 ÷ 60 с
Шаг изменения анодного напряжения 1,0 кВ
Шаг изменения анодного тока 0,1 мА
Шаг изменения времени экспозиции 1 сек
Шаг изменения времени задержки начала экспозиции 5 с
Диаграмма излучения круговая, с углами    –  360° х ±20°
Размер фокусного пятна 1,3 х 3,5 мм
Питание

- от сети переменного тока 50 ÷ 60 Гц с напряжением – 100 ÷ 240 В;
- от источника постоянного тока  – 24 В ± 10%;
- при работе от преобразователя 12/24 В   – 11 ÷ 16 В

Мощность, потребляемая от сети, не более 540 Вт
Диапазон рабочих температур окружающей среды -40 °С ÷ +50 °С
Диапазон температур хранения -50° ÷ +40 °С
Температура отключения по перегреву моноблока +70° С
Время работы от заряженного источника автономного питания(ИАП) на максимальной мощности 28 мин
Габаритные размеры основных частей аппарата:
моноблок Ø120 × 610 мм
блок питания и управления в алюминиевом кейсе (БПУ) 273 × 185 × 157 мм
брелок дистанционного управления 50 × 30 × 12 мм
источник автономного питания (ИАП) 270 × 250 × 120 мм
преобразователь 12/24 В 265 × 145 × 125 мм
моноблок с тележкой-центратором 1350 × 130 мм
Масса основных частей аппарата:
моноблок 7 кг
блок питания и управления 3,9 кг
пульт дистанционного управления (ПДУ), не более 0,4 кг
брелок дистанционного управления 0,02 кг
кабель Моноблок-БПУ длиной 20 м, не более 3,5 кг
кабель ПДУ длиной 25 м, не более – 0,8 кг 0,8 кг
кабель сетевой с евровилкой длиной 2 м, не более 0,2 кг
тележка-центратор, не более 3 кг
источник автономного питания (ИАП), не более 10,5 кг
сетевой блок питания для модификации 3,1 кг
преобразователь 12/24 В, не более 3,1 кг
кабель преобразователя 12/24 В длиной 20 м, не более 2,8 кг
моноблок с тележкой-центратором, не более 10 кг
