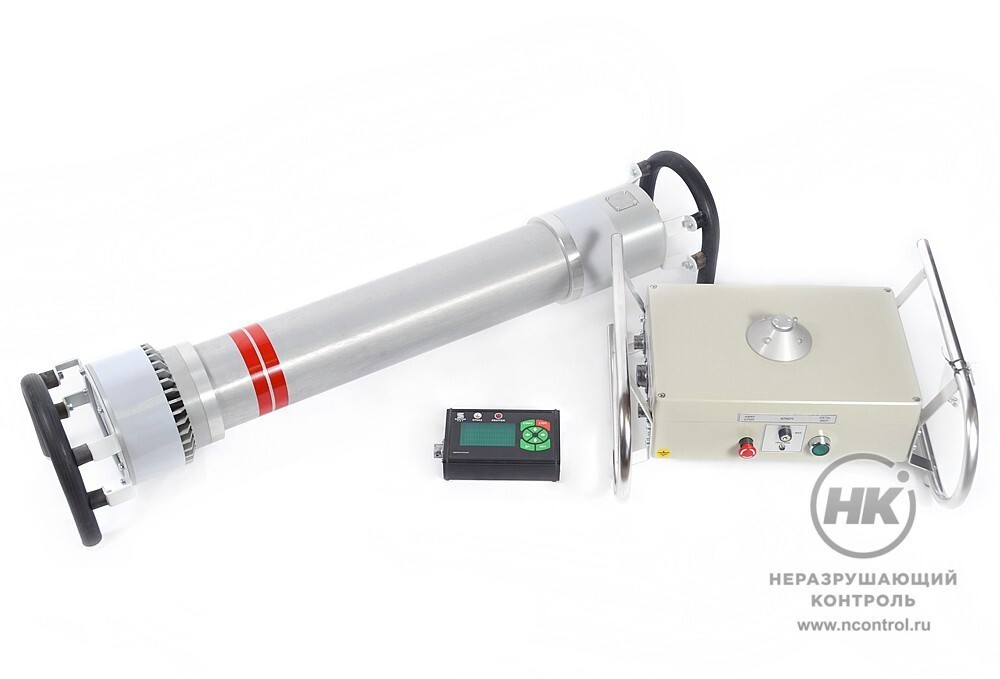

Рентгеновские аппараты РПД-200 СП/СНП

РПД-200 СП и РПД-200 СНП — переносные рентгеновские аппараты с панорамным выходом излучения. Характеризуются постоянным напряжением на аноде рентгеновской трубки, которое регулируется в диапазоне от 70 до 200 кВ. Применяются для промышленной дефектоскопии в производственных и полевых условиях. Просвечиваемая толщина — до 32 мм по стали, при условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.

Рентгеновские аппараты РПД-200 СП и РПД-200 СНП могут использоваться для выявления внутренних дефектов сварных соединений труб и прочих изделий цилиндрической формы, металлических заготовок, литых и кованых конструкций из чёрных и цветных металлов. Для выполнения панорамного просвечивания сварных соединений трубопроводов аппарат помещают внутрь с помощью специальных тележек. Чтобы ограничить круговую диаграмму излучения, можно применять муфты-коллиматоры.

Моноблок аппаратов оснащается рентгеновской трубкой типа 1БПК12-200 с заземлённым анодом. Направление выхода ионизирующего излучения перпендикулярно оси моноблока. Форма пучка прямая, круговая, с углом 40°×360°. Размер эффективного фокусного пятна составляет 5,5 мм.

Максимальное значение постоянного анодного напряжения составляет 200 кВ, а постоянного тока анода во время экспозиции — 5 мА. В диапазоне 180 – 200 кВ аппараты РПД-200 СП обладают изоваттной характеристикой по анодной мощности с предельной величиной 900 Вт. Для версии РПД-200 СНП значение максимальной анодной мощности увеличено до 1 000 Вт.

5,5  мм
Размер фокусного пятна

Номограмма панорамного рентгеновского аппарата РПД-200 СП

Отличия моделей РПД-200 серий СП и СНП

Модель РПД-200 СП имеет стандартное исполнение всех составляющих рентгеновского аппарата. Разъём зафиксирован на корпусе моноблока излучателя. Блок питания и управления обеспечивает логику функционирования рентгенаппарата и содержит минимум элементов: замок безопасности, кнопка включения, индикатор, грибок аварийной остановки. Сигнальный узел встроен в крышку БПУ. Установка параметров экспозиции и режимов работы происходит только с пульта ДУ, имеющего 4-строчный дисплей, индикаторы «РЕНТГЕН», «ОТКАЗ» и клавиатуру.

Модель РПД-200 СНП отличает обновлённое исполнение конструктивных элементов и периферийных устройств рентгенаппарата. Разъём для БПУ вынесен на коротком гибком кабеле и укреплён стальным тросом, что позволяет направить его в любую сторону. Блок питания и управления универсален для работы с любым моноблоком РПД серии Н, имеет полный функционал для установки параметров экспозиции и управления режимами работы аппарата. Сигнальная лампа с магнитным креплением, мобильная, на отдельном кабеле 10 м. Пульт служит только для управления запуском и остановкой экспозиции, за счёт чего он более портативный и лёгкий.

Плакат-сравнение рентгеновских аппаратов РПД серий С/СН, СП/СНП

Контроль температурного режима

Моноблоки излучателей оснащены термодатчиками. Порог нагрева трансформаторного масла составляет +70 °С, а для анодного радиатора — не более +75 °С. Превышение допустимых температурных значений приводит к срабатыванию системы защиты от перегрева и немедленному отключению аппарата. Продолжительность непрерывной работы на максимальной мощности составляет около 30 мин от холодного состояния до предельного нагрева.

Для надёжной работы рентгеновских аппаратов РПД-200 СП и РПД-200 СНП в холодном климате предусмотрена функция предварительного прогрева электронных плат блока питания и управления. Индикатор «ПРОГРЕВ» на лицевой панели горит красным, а при достижении рабочего режима — зелёным. Кроме того, во время работы при низких температурах рекомендуется надевать на БПУ специальный утепляющий чехол.

Автоматическая тренировка трубки

Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя свинцовую заглушку или перекрывающую хомут-диафрагму. Тренировку рентгеновской трубки аппаратов РПД-200 СП/СНП следует проводить после значительного перерыва в работе, либо при появлении признаков пробоя трубки. Поскольку конструктивное исполнение и функционал БПУ и пульта ДУ отличаются у аппаратов РПД серий С и СН, предусмотрены разные автоматические режимы тренировки и коды для их включения.

Режимы РПД-200 СП

  1. Полная тренировка. Цикл около 25 мин. Проводится при перерыве в работе аппарата более 5 суток.
  2. Средняя тренировка. Цикл около 20 мин. Проводится при перерыве от 2 до 5 суток.
  3. Короткая тренировка. Цикл около 15 мин. Проводится при перерыве от 12 часов до 2 суток.

Режимы РПД-200 СНП

  1. Длинная тренировка. Выдержка на каждой ступени 1 мин. Проводится при перерыве более в работе аппарата более 7 суток.
  2. Короткая тренировка. Выдержка на каждой ступени 30 с. Проводится при перерыве от 24 часов до 7 суток.

Диапазон толщин по реестру СТО «Газпром»

Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-200 С и РПД-200 СН это значение составляет до 42 мм по стали.

Особенности

  • модель РПД-200 СП в стандартном исполнении, модель РПД-200 СНП в обновлённом исполнении, с выносным разъёмом, новым БПУ, пультом ДУ и кабельной сигнальной лампой;
  • панорамное расположение выхода ионизирующего излучения с телесным углом 40°×360°;
  • диапазон анодного напряжения 70 – 200 кВ;
  • световая и звуковая сигнализация работы в режиме излучения;
  • надёжная работа при температурах
    от -40 до +40 °С;
  • система предварительного прогрева БПУ и утепляющий чехол для работы при низких температурах;
  • несколько программ автоматической тренировки рентгеновской трубки и самодиагностики;
  • плавный выход в режим установленных параметров в течение 5-10 секунд;
  • температурные датчики предотвращают перегрев аппарата;
  • время непрерывной работы на полной мощности около 30 минут.

Комплектация

  • моноблок излучателя;
  • блок питания и управления;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • сигнальная лампа с кабелем длиной 10 м (для РПД-200 СНП);
  • кабель питания сетевой для БПУ, 2 м;
  • кабель соединительный БПУ-моноблок, 20 м;
  • ключ замка безопасности БПУ, 2 шт.;
  • утепляющий чехол для БПУ;
  • эксплуатационная документация;
  • транспортировочные ящики.

Принадлежности

  • модификация БПУ со встроенным модулем управления от ПК и диск с ПО (для РПД-200 СНП);
  • сигнальная лампа с кабелем длиной до 25 м для подключения блокировочного концевого выключателя (для РПД-200 СНП);
  • система радиоуправления с модулем и пультом радиоканала и съёмными антеннами;
  • портативное зарядное устройство и два аккумулятора для пульта радиоканала;
  • свинцовые хомут-диафрагмы, перекрывающие или коллимирующие;
  • тележка для перемещения внутри трубы;
  • позиционирующие устройства.

Блок питания и управления и пульт ДУ рентгеновского аппарата РПД-200 СП
Блок питания и управления и пульт ДУ рентгеновского аппарата РПД-200 СП, подключенные к сети

Технические характеристики

Модель рентгеновского аппарата РПД-200 СП РПД-200 СНП
Диапазон установок анодного напряжения 70 – 200 кВ 50 – 200 кВ
Шаг установки анодного напряжения 1 кВ 1 кВ
Диапазон установок анодного тока 1 – 5 мА 0,5 – 5 мА
Шаг установки анодного тока 0,01 мА 0,01 мА
Диапазон установок времени экспозиции 1 – 998 с 1 – 998 с
Шаг установки времени экспозиции 1 с 1 с
Тип рентгеновской трубки 1БПК12-200 1БПК12-200
Диаграмма рентгеновского излучения прямая, круговая (панорамная), направленная перпендикулярно оси блока излучателя
Величина углов диаграммы излучения не менее 40°×360° не менее 40°×360°
Размер фокусного пятна 5,5 мм 5,5 мм
Максимальная анодная мощность 900 Вт 1 000 Вт
Рабочая температура анодного радиатора не более +75 °С  не более +75 °С
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин до 32 мм до 32 мм
Напряжение питания ∼220±10% В ∼220±10% В
Частота напряжения питания 50 Гц 50 Гц
Потребляемая мощность не более 1 400 Вт не более 1 400 Вт
Условия эксплуатации
– температура окружающего воздуха от -40 до +40 °С от -40 до +40 °С
– относительная влажность воздуха не более 80% при +25 °С не более 80% при +25 °С
– атмосферное давление 84 – 107 кПа 84 – 107 кПа
Габариты моноблока излучателя Ø 240×920 мм Ø 215×970 мм
Масса моноблока излучателя 20,3 кг 23,3 кг
Габариты блока питания и управления 470×405×215 мм 465×400×215 мм
Масса блока питания и управления 10 кг 13 кг
Габариты пульта дистанционного управления 165×110×45 мм 160×65×55 мм
Масса пульта дистанционного управления 4,1 кг с кабелем 2,2 кг с кабелем
Габариты сигнальной лампы Ø 85×75 мм
Масса сигнальной лампы 0,6 кг с кабелем
Длина соединительного кабеля БПУ-моноблок 20 м 20 м
Длина соединительного кабеля БПУ-пульт ДУ 50 м 50 м
Длина соединительного кабеля БПУ-лампа 10 м
