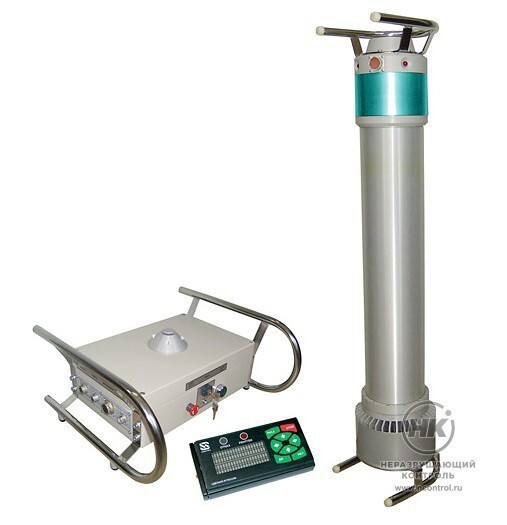

Рентгеновский аппарат РПД-250 П

Рентгеновский аппарат РПД-250 П с панорамным выходом излучения предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок чёрных и цветных металлов.
Снят с производства. Замена — РПД-250 СП.

Моноблок рентгеновского аппарата РПД-250 П работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

Режим работы рентгеновского аппарата РПД-250 П: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности: порядка 30 минут, в зависимости от температуры окружающей среды.

Конструкция

Рентгеновский аппарат РПД-250 П представляет собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Блок пульта управления

Представляет собой блок с ручками для переноски, внутри которого находятся: лицевая панель управления, разъёмы для подключения кабелей, кнопки правления и цифровые индикаторы режимов работы аппарата.

1400  Вт
Потребляемая мощность

Комплектация

  • моноблок в футляре с амортизацией и ручками для переноски;
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м;
  • блок питания и управления (БПУ) в кейсе;
  • кабель (моноблок – БПУ) длиной 10 м;
  • пульт ДУ с кабелем длиной 50 м.

Принадлежности

  • каретка для установки аппарата на трубе и перемещения его снаружи;
  • тележка для перемещения внутри труб;
  • телескопический штатив.

Технические характеристики

Анодное напряжение, с шагом 1 кВ 100 ÷ 250 кВ
Анодный ток, с шагом 0,01 мА 0,5 ÷ 5 мА
Время экспозиции, с шагом 1 с 1 ÷ 998 с
Размер фокусного пятна  3,5×1,5 мм
Рабочая диаграмма излучения 40°×360°
Максимальная анодная мощность 1000 Вт
Масса моноблока (без муфты и заглушки) 26 кг
Масса блока питания и управления 7 кг
Масса съёмного свинцового кожуха с заглушкой 30 кг
Размеры моноблока (с рукоятками) ∅ 240×190 мм
Размеры моноблока (без рукояток) ∅ 180×965 мм
Размеры блока питания и управления  470×405×215 мм
Тип рентгеновской трубки 1,5 БПК 14-300
Рабочая температура -10 ÷ 40 °С
Потребляемая мощность, не более  1400 Вт (однофазная сеть 220 В, 50 Гц)
