Рентгеновские аппараты РПД-250 С/СН

РПД-250 С и РПД-250 СН — переносные рентгеновские аппараты постоянного потенциала с боковым выходом излучения. Предназначены для проведения рентгеновского контроля в производственных помещениях и в тяжёлых полевых условиях, в том числе, при низких температурах. Диапазон анодного напряжения 100 – 250 кВ. Просвечиваемая толщина — до 54 мм по стали, при следующих условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.

Рентгеновские аппараты РПД-250 С и РПД-250 СН используются в составе системы оборудования неразрушающего контроля для проверки качества сварных соединений труб и других конструкций, а также литых и кованых изделий из цветных и чёрных металлов.

Моноблок аппаратов оснащается рентгеновской трубкой типа 1,6(1,8)БПК11-300. Максимальное значение постоянного напряжения на аноде составляет 250 кВ, а постоянного тока анода во время экспозиции — 5 мА. В диапазоне 200 – 250 кВ аппараты обладают изоваттной характеристикой по мощности с предельной величиной 1 000 Вт.

Направление выхода рентгеновского излучения перпендикулярно оси моноблока РПД-250. Форма пучка прямая, коническая, с плоским углом при вершине 40°×60°. Диаграмма излучения соответствует данным, представленным в паспорте на рентгеновскую трубку. Перейти к техническим характеристикам.

1 000  Вт
Максимальная анодная мощность

Номограмма направленного рентгеновского аппарата РПД-250 С

Модель РПД-250 С

Стандартная конструкция всех элементов рентгеновского аппарата: моноблока излучателя, блока питания и управления, пульта ДУ.

Блок питания и управления РПД-250 С в металлическом корпусе с боковыми ручками защищён от пыли и брызг по IP65. Электронные компоненты поддерживают стабильность напряжения и тока в установленных пределах, управляют длительностью экспозиции, обеспечивают логику функционирования рентгенаппарата. Сигнальное устройство расположено на крышке БПУ.

Управление режимами работы происходит только дистанционно с портативного пульта, имеющего дисплей, индикаторы «РЕНТГЕН», «ОТКАЗ» и клавиатуру. Корпус из металла имеет класс защиты IP65.

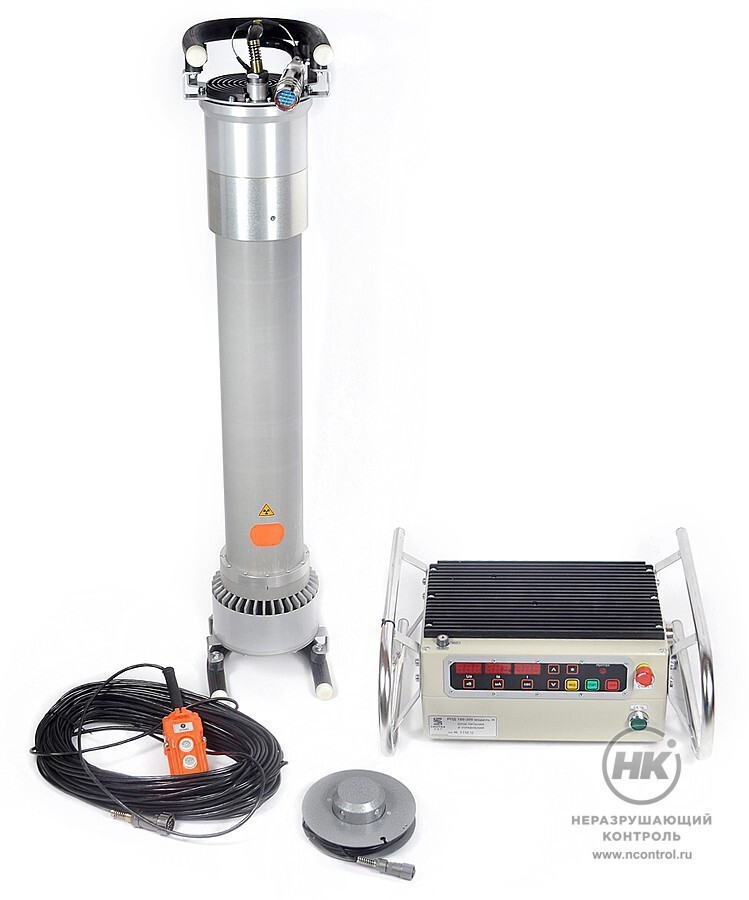

Блок питания и управления, пульт ДУ и кабели в комплектации РПД-250 СКомплектация модели РПД-250 С: набор кабелей, моноблок, БПУ и пульт ДУ в стандартном исполнении

Моноблок рентгеновского аппарата РПД-250 С

Модель РПД-250 СН

Обновлённая конструкция моноблока с прочным разъёмом, вынесенным на коротком гибком кабеле. Это облегчает доступ для подключения соединительного кабеля и минимизирует риск случайного повреждения разъёмов.

Блок питания и управления универсален для работы с любым моноблоком РПД серии Н. Имеет ЖК-индикаторы и кнопки для установки анодного напряжения, тока и времени экспозиции. Сигнальная лампа соединяется с БПУ кабелем длиной 10 м, а также имеет возможность магнитного крепления на металлические конструкции.

Портативный пульт ДУ эргономичной формы со встроенным кабелем служит для оперативного управления началом экспозиции и её аварийной остановкой. Имеет кнопки «СТАРТ» с зелёным светодиодом, «СТОП» с красным светодиодом и жёлтый сигнал «ОТКАЗ».

Выносной разъём моноблока РПД-250 СНВыносной разъём моноблока

Универсальный блок питания и управления РПД-250 СНУниверсальный блок питания и управления

Пульт дистанционного управления РПД-250 СНПульт ДУ для оперативного управления

Контроль перегрева

В широкой части моноблока аппаратов РПД-250 расположен воздушный радиатор, охлаждаемый осевым вентилятором. Радиатор жёстко прикреплён к заземлённому аноду рентгеновской трубки для меньшего теплового сопротивления. Термические датчики с порогом +70 °С непрерывно контролируют температуру поверхности радиатора, анода трубки и трансформаторного масла. Повышение температуры анода до +75 °С считается недопустимым, и система защиты даёт сигнал к отключению устройства.

Во время работы РПД-250 С и РПД-250 СН моноблоки рекомендуется устанавливать вертикально, радиатором вверх. Это обеспечивает лучшие условия охлаждения за счёт оптимизации конвективных потоков масла внутри блока излучателя. Такое положение позволяет достичь оптимального повторно-кратковременного режима по соотношению работа/пауза, поэтому возможно увеличение времени экспозиции.

Автоматическая тренировка трубки

Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя защитный кожух. Для окна выхода излучения на нём имеется свинцовая заглушка. Она снижает интенсивность излучения в прямом пучке, но не может полностью защитить от рассеянного излучения. Поэтому рядом с работающим аппаратом находиться нельзя.

Тренировку рентгеновской трубки аппаратов РПД-250 С/СН следует проводить после перерыва в работе аппарата более суток, либо в случае появления признаков пробоя трубки. В блоке питания и управления есть программы для выполнения длинной или короткой тренировок в автоматическом режиме. Для этого в настройках предусмотрены специальные коды.

Возможно прекращение тренировки с помощью кнопки «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе аппарата.

Окно выхода излучения на свинцовом кожухе для РПД-250 СН
Коллимирующее окно в свинцовом кожухе

Свинцовый кожух с заглушкой для РПД-250 СНЗащитный свинцовый кожух с заглушкой для аппаратов РПД-250 С/СН имеет массу 19,5 кг

Диапазон толщин по реестру СТО «Газпром»

Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-250 С и РПД-250 СН это значение составляет до 60 мм по стали.

Особенности

  • модель РПД-250 С в стандартном исполнении, модель РПД-250 СН в обновлённом исполнении, с выносным разъёмом, новым БПУ, пультом ДУ и кабельной сигнальной лампой;
  • боковое расположение выхода ионизирующего излучения с телесным углом 40°×60°;
  • диапазон анодного напряжения 100 – 250 кВ;
  • световая и звуковая сигнализация работы в режиме излучения;
  • надёжная работа при температурах
    от -40 до +40 °С;
  • во время тренировки рентгеновской трубки с моноблоком используется свинцовый кожух массой 19,5 кг;
  • программы автоматической тренировки рентгеновской трубки и самодиагностики;
  • плавный выход в режим установленных параметров в течение 5-10 секунд;
  • температурные датчики с порогом +70 °С предотвращают перегрев аппарата;
  • система предварительного прогрева БПУ.

Комплектация

  • моноблок излучателя;
  • блок питания и управления;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • сигнальная лампа с кабелем длиной 10 м (для РПД-250 СН);
  • кабель питания сетевой для БПУ, 2 м;
  • кабель соединительный БПУ-моноблок, 10 м;
  • ключ замка безопасности БПУ, 2 шт.;
  • эксплуатационная документация;
  • транспортировочные ящики.

Принадлежности

  • модификация БПУ со встроенным модулем управления от ПК по интерфейсу USB и компакт-диск с ПО (для РПД-250 СН);
  • сигнальная лампа с дополнительным кабелем для подключения блокировочного концевого выключателя длиной до 25 м (для РПД-250 СН);
  • система радиоуправления с модулем и пультом радиоканала и съёмными антеннами;
  • портативное зарядное устройство и 2 аккумулятора для пульта радиоканала;
  • запасные предохранители для БПУ (15 А, 10 А);
  • съёмный свинцовый кожух.

Состав рентгеновского аппарата РПД-250 СН
При подключении к сети рентгеновского аппарата РПД-250 СН происходит проверка световых индикаторов на всех устройствах

Технические характеристики

Модель рентгеновского аппарата РПД-250 С РПД-250 СН
Диапазон установок анодного напряжения 100 – 250 кВ 80 – 250 кВ
Шаг установки анодного напряжения 1 кВ 1 кВ
Диапазон установок анодного тока 1 – 5 мА 0,5 – 5 мА
Шаг установки анодного тока 0,01 мА 0,01 мА
Диапазон установок времени экспозиции 1 – 998 с 1 – 998 с
Шаг установки времени экспозиции 1 с 1 с
Тип рентгеновской трубки 1,6(1,8)БПК11-300 1,6(1,8)БПК11-300
Диаграмма рабочего пучка рентгеновского излучения прямая, коническая, направленная перпендикулярно оси блока излучателя
Величина плоских углов диаграммы направленности рентгеновского излучения не менее 40°×60° не менее 40°×60°
Размер фокусного пятна 2×2 мм 2,2×2,6 мм
Максимальная анодная мощность 1 000 Вт 1 000 Вт
Рабочая температура анодного радиатора не более +75 °С  не более +75 °С
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин до 54 мм до 54 мм
Напряжение питания ∼220±10% В ∼220±10% В
Частота напряжения питания 50 Гц 50 Гц
Потребляемая мощность не более 1 400 Вт не более 1 400 Вт
Условия эксплуатации
– температура окружающего воздуха от -40 до +40 °С от -40 до +40 °С
– относительная влажность воздуха не более 80% при +25 °С не более 80% при +25 °С
– атмосферное давление 84 – 107 кПа 84 – 107 кПа
Габариты моноблока излучателя Ø 255×1045 мм Ø 215×1050 мм
Масса моноблока излучателя 22,6 кг 24,3 кг
Масса свинцового кожуха с заглушкой 19,5 кг 19,5 кг
Габариты блока питания и управления 465×405×220 мм 465×400×215 мм
Масса блока питания и управления 9,5 кг 13 кг
Габариты пульта дистанционного управления 165×110×45 мм 160×65×55 мм
Масса пульта дистанционного управления 4,1 кг с кабелем 2,2 кг с кабелем
Габариты сигнальной лампы Ø 85×75 мм
Масса сигнальной лампы 0,6 кг с кабелем
Длина соединительного кабеля БПУ-моноблок 10 м 10 м
Длина соединительного кабеля БПУ-пульт ДУ 50 м 50 м
Длина соединительного кабеля БПУ-лампа 10 м
