Стационарные рентгеновские аппараты «Руслан»

Купить
В избранноеВ избранное
СравнитьСравнить

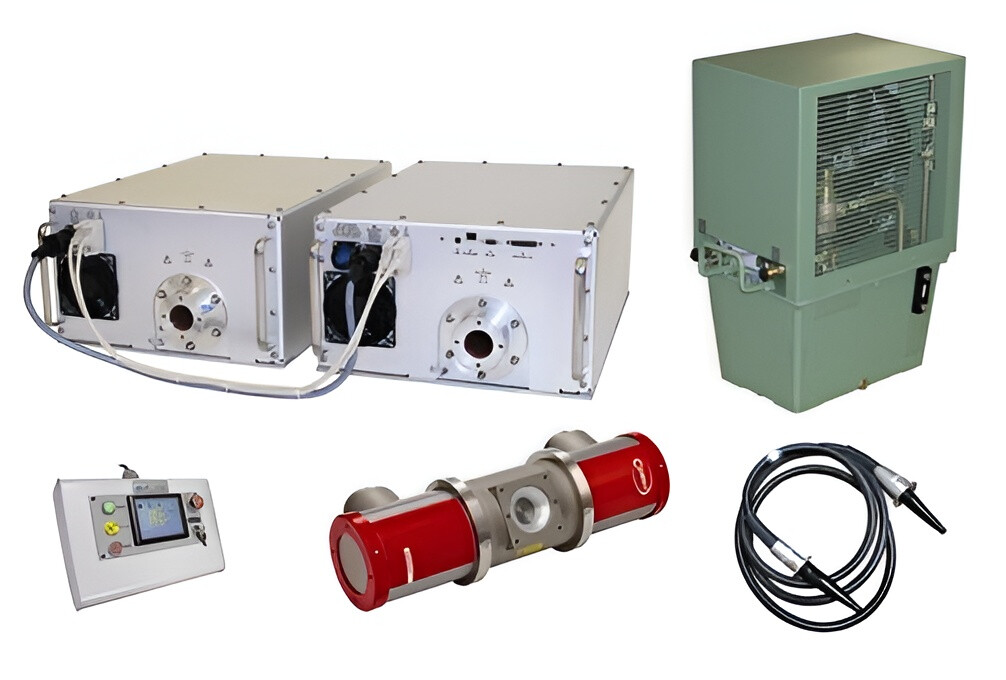

Рентгеновские аппараты серии «Руслан» предназначены для использования в промышленной радиографии и радиоскопии. Серия комплектуется однополярными генераторами XRV на 160 или 225 кВ, мощностью до 3 000 Вт. Либо двуполярными генераторами на 320, 350, 420, или 450 кВ, мощностью до 4 500 Вт.

Генераторы

В аппаратах серии «Руслан» используются высокостабилизированные высоковольтные генераторы всемирно признанной фирмы Spellman. Долговременная стабильность не хуже 0,1%. Генераторы обеспечивают высокую скорость выхода на установленное высокое напряжение.


Рентгеновские турбки

Рентгеновские аппараты серии «Руслан» могут комплектоваться рентгеновскими трубкамии 2 компаний: швейцарской СОМЕТ и Varian. Трубки могут быть с панорамной или прямонаправленной диаграммой рентгеновского излучения в диапазоне напряжений на аноде трубки от 100 кВ до 450 кВ. Металлокерамические трубки COMET соответствуют требованиям безопасности и могут быть использованы для круглосуточной работы.


Система охлаждения

Анод рентгеновской трубки охлаждает жидкость, циркулирующая по замкнутому кругу. Тип охлаждения – водяной или масляный – зависит от уни/ биполярности трубки. В униполярных трубках, с напряжением до 225 кВ, анод трубки охлаждается дистиллированной водой или антифризом. В биполярных трубках, с напряжением 320, 350, 420, 450 кВ, анод трубки охлаждается маслом. Масло охлаждается водой и воздухом.


300
  В

Пульсация выходного напряжения


В рентгеновском аппарате используются системы охлаждения фирмы Kluver, в которых с помощью помпы обеспечивается циркуляция жидкости между рентгеновской трубкой и теплообменником с водяным (воздушным) охлаждением. Температура охлаждающей жидкости контролируется при помощи термореле; максимальное давление насоса регулируется перепускным клапаном. Шланги охлаждения присоединяются к системе при помощи зажимного устройства, входное и выходное отверстия обозначены символами.


Пульт управления

Пульт управления имеет 6 режимов работы: прогрев, режим радиографии, режим радиоскопии, режим поддержания номинальной мощности, ручной режим и дистанционное управление через интерфейс RS 232.


Кабели

Высоковольтный кабель имеет стандартные конусные разъемы R24 и R30. Длина высоковольтного кабеля может быть 5, 10, 15, 20 м. Возможна поставка кабеля любой длины по заказу покупателя.


 0,1
  %

Долговременная стабильность

Документы в PDF

Особенности

  • за изоляцию блоков отвечает высоковольтный компаунд;
  • термореле контролируют температуру охлаждающей жидкости;
  • длина высоковольтного кабеля варьируется от 5 до 20 метров.

Технические характеристики серии «Руслан-160»

Модификация 20 21 22 HP-11 HP-20 C
Глубина просвечивания (сталь), мм 33 33 37 37 37 30
Макс. напряжение трубки, кВ 160 160 160 160 160 160
Мощность в фокусном пятне, Вт 640/640 640/1600 640/3000 800/1800 1000/1000 1000
Размеры фокусного пятна, мм:
IEC 336 0.4/0.4 0.4/1.5 0.4/3.0 0.2/0.4 0.4/0.4 0.2/0.2
EN 12543 1.0/1.0 1.0/3.0 1.0/5.5 0.4/1.0 1.0/1.0 0.4/0.4
Угол выхода рентген. излуч., град 40 40 40 40 x 30 40 360 x 40
Вес трубки, кг 8.0 8.0 8.0 8.0 8.0 8.0
Диапазон изменения выс. напр., кВ 5-160 5-160 5-160 5-160 5-160 5-160
Максимальная выходная мощность генератора, Вт 3000 3000 3000 3000 3000 3000
Время установки высокого напряжения, с 4 с 4 с 4 с 4 с 4 с 4 с
Пульсация вых.напряж., В, пик-пик 300 300 300 300 300 300
Габариты катодного генератора, мм 270 х 430 х 610 270 х 430 х 610 270 х 430 х 610 270 х 430 х 610 270 х 430 х 610 270 х 430 х 610
Вес генератора, кг 68 68 68 68 68 68

 Технические характеристики серии «Руслан-225»

Модификация 21 22 26 HP-11
Глубина просвечивания (сталь), мм 53 58 58 58
Макс. напряжение трубки, кВ 225 225 225 225
Мощность в фокусном пятне, Вт 640/1600 640/3000 3000 800/1800
Размер фокусного пятна, мм:
IEC 336 0.4/1.5 0.4/3.0 4.0 0.2/0.4
EN 12543 1.0/3.0 1.0/5.5 7.5 0.4/1.0
Угол выхода рентген. излуч., град 40 40 40 40 x 30
Вес трубки, кг 11.0 11.0 11.0 11.0
Диапазон изменения выс. напр., кВ 5-225 5-225 5-225 5-225
Максимальная выходная мощность генератора, Вт 3000 3000 3000 3000
Время установки высокого напряжения, с 5 с 5 с 5 с 5 с
Пульсация вых.напряж., В, пик-пик 300 300 300 300
Габариты катодного генератора, мм 410 х 430 х 790 410 х 430 х 790 410 х 430 х 790 410 х 430 х 790

Технические характеристики серии «Руслан-320»

Модификация 23 26 HP-11
Глубина просвечивания (сталь), мм 74 85 85
Макс. напряжение трубки, кВ 320 320 320
Мощность в фокусном пятне, Вт 640/1600 1500/4200 800/1800
Размер фокусного пятна, мм:
IEC 336 0.8/1.8 0.5/3.0 0.2/0.4
EN 12543 1.9/3.6 3.0/5.5 0.4/1.0
Угол выхода рентген. излуч., град 40 40 40x30
Вес трубки, кг 40 40 40
Диапазон изменения выс. напр., кВ 5-320 5-320 5-320
Максимальная выходная мощность генератора, Вт 4500 4500 4500
Время установки высокого напряжения, с 7 с 7 с 7 с
Пульсация вых.напряж., В, пик-пик 300 300 300
Габариты катодного генератора, мм 270 х 430 х 610 270 х 430 х 610 270 х 430 х 610

 Технические характеристики серии «Руслан-420»

Модификация 25 26
Глубина просвечивания (сталь), мм 98 98
Макс. напряжение трубки, кВ 400 420
Мощность в фокусном пятне, Вт 1500/4200 900/4500
Размер фокусного пятна, мм:
IEC 336 1.5/4.0 1.2/3.0
EN 12543 3.0/7.0 2.5/5.5
Угол выхода рентген. излуч., град 38 40
Вес трубки, кг 100 100
Диапазон изменения выс. напр., кВ 5-400 5-400
Максимальная выходная мощность генератора, Вт 4500 4500
Время установки высокого напряжения, с 10 с 10 с
Габариты генератора 410 х 430 х 790 410 х 430 х 790

  Технические характеристики серии «Руслан-450»

Модификация 26 HP-11
Глубина просвечивания (сталь), мм 105 105
Макс. напряжение трубки, кВ 450 450
Мощность в фокусном пятне, Вт 900/4500 700/1500
Размеры фокусного пятна, мм:
IEC 336 1.2/3.0 0.2/0.4
EN 12543 2.5/5.5 0.4/1.0
Угол выхода рентген. излуч., град 40 40
Вес трубки, кг 95 95
Диапазон изменения выс. напр., кВ 5-450 5-450
Максимальная выходная мощность генератора, Вт 4500 4500
Время установки высокого напряжения, с 10 с 10 с
Габариты генератора 410 х 430 х 790 410 х 430 х 790
