Стационарные рентгеновские аппараты серии «Экстравольт»

Купить
В избранноеВ избранное
СравнитьСравнить

Однополярные и двуполярные кабельные рентгеновские аппараты «Экстравольт» предназначены для радиографического и радиоскопического контроля сварных швов. В качестве объектов контроля могут выступать изделия из керамики, композита, пластика и резины. Глубина просвечивания в серии: от 46 до 128 мм по стали.

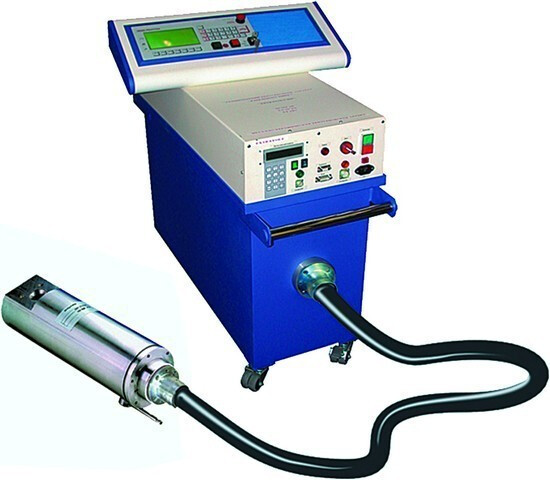

Однополярные аппараты «Экстравольт» состоят из катодного генератора, рентгеновской трубки из металлокерамики с системой охлаждения, высоковольтный кабель и пульт дистанционного управления. У двуполярных «Экстравольтов» дополнительно идёт анодный выосковольтный генератор.

Функцию изоляции и теплообменника выполняет трансформаторное масло. Высокий коэффициент полезного действия и возможность просвечивания больших толщин обеспечиваются работой преобразователя напряжения на частоте примерно 80 кГц.

Сочетание прибора с рентгено-телевизионными детекторами дает возможность проведения радиографии на фосфорных пластинах или металлокерамической рентгеновской трубке.

+  1,0  %
Точность установки выходных параметров
по току

Документы в PDF

Особенности

  • просвечивание больших толщин стали, при работе в режимах с высокой дозовой чувствительностью;
  • низкий шум;
  • высокая стабильность работы.

Комплектация

  • излучатель;
  • генератор;
  • пульт;
  • ключ пульта;
  • лампа сигнальная;
  • монтажный кабельный комплект;
  • система водяного охлаждения;
  • комплект документов.

Принадлежности

  • держатель трубки;
  • лазерное устройство центрирования пучка;
  • набор диафрагм для ограничения пучка;
  • дополнительный монитор пульта;
  • сигнальная лампа-вспышка;
  • мигающая лампа на дверь кабинета;
  • кабель блокировок с дверными контактами;
  • замкнутая система охлаждения;
  • автоматизированный штатив-подъемник.

Технические характеристики однополярных систем «Экстравольт-160/225»

Модель 160/ P1600 160/ P3000 225/ P1600 225/ P3000
Максимальное напряжение на трубке 160 кВ 160 кВ 225 кВ 225 кВ
Максимальный анодный ток трубки 15 мА 50 мА 15 мА 20 мА
Максимальная мощность на аноде трубки 1600 Вт 3000 Вт 1600 Вт 3000 Вт
Глубина просвечивания по стали 46 мм 50 мм 64 мм 76 мм
Рекомендуемая рентгеновская трубка THX160/1010, THX160/1030 THX160/1010, THX160/1030 THX225/1010, THX225/1030 THX225/1030, THX225/1055
Пределы регулировки высокого напряжения 10...160 кВ с шагом 0.1 кВ 10...160 кВ с шагом 0.1 кВ 10...225 кВ с шагом 0.1 кВ 10...225 кВ с шагом 0.1 кВ
Пределы регулировки тока трубки 0.5...15 мА с шагом 0.1 мА 0.5...20 мА с шагом 0.1 мА 0.5...15 мА с шагом 0.1 мА 0.5...20 мА с шагом 0.1 мА
Точность установки выходных параметров ± 1.0% по току ;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
Стабильность / Повторяемость ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре
Время экспозиции (шаг 0,1 мин) 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно
Длина высоковольтного кабеля стандартно 7м (до 100м по заказу) стандартно 7м (до 100м по заказу) стандартно 7м (до 100м по заказу) стандартно 7м (до 100м по заказу)
Датчик протока охлаждающей жидкости в комплекте системы охлаждения в комплекте системы охлаждения в комплекте системы охлаждения в комплекте системы охлаждения
Питание 120В…240В 50/60Гц 380В 50/60Гц 120В...240В  50/60Гц 380В  50/60Гц
Рабочий цикл 100% 24 часа в сутки при температуре до 40º С 100% 24 часа в сутки при температуре до 40º С 100% 24 часа в сутки при температуре до 40º С 100% 24 часа в сутки при температуре до 40º С
Рабочая температура: +2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
Влажность до 90% без конденсации влаги до 90% без конденсации влаги до 90% без конденсации влаги до 90% без конденсации влаги
Условия хранения -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации
Максимально потребляемая мощность 2.5 кВт 4.5 кВт 2.5 кВт 4.5 кВт
Габариты генератора 980х350х455 мм 980х350х455 мм 980х350х455 мм 980х350х455 мм
Вес генератора 120 кг 120 кг 120 кг 120 кг

Технические характеристики двуполярных систем «Экстравольт-320/350/380»

Модель 320 / P2000 350 / P2000 350 / P4200 380 / P2000
Максимальное напряжение на трубке 320 кВ 350 кВ 350 кВ 380 кВ
Максимальный анодный ток трубки 10 мА 10 мА 16 мА 10 мА
Максимальная мощность на аноде трубки 2000 Вт 2000 Вт 4200 Вт 2000 Вт
Глубина просвечивания по стали 85 мм 92 мм 98 мм 98 мм
Рекомендуемая рентгеновская трубка MB320/3, MB350/3, TSX300/1540 MB320/3, MB350/3, TSX300/1540 MB350/1 MB380/3, MB420/3, MB450/3
Пределы регулировки высокого напряжения 20...350 кВ с шагом 0.1 кВ 20...350 кВ с шагом 0.1 кВ 20...350 кВ с шагом 0.1 кВ 20...450 кВ с шагом 0.1 кВ
Пределы регулировки тока трубки 0.5...20 мА с шагом 0.1 мА 0.5...20 мА с шагом 0.1 мА 0.5...16 мА с шагом 0.1 мА 0.5...10 мА с шагом 0.1 мА
Точность установки выходных параметров ± 1.0% по току;
± 1.5% по напряжению
± 1.0% по току;
± 1.5% по напряжению
± 1.0% по току;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
Стабильность / Повторяемость ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре
Время экспозиции (шаг 0,1 мин) 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно
Длина высоковольтного кабеля стандартно 7м
(до 100м по заказу)
стандартно 7м
(до 100м по заказу)
стандартно 7м
(до 100м по заказу)
стандартно 7м
(до 100м по заказу)
Датчик протока охлаждающей жидкости в комплекте системы охлаждения в комплекте системы охлаждения в комплекте системы охлаждения в комплекте системы охлаждения
Блок масло-воздушного теплообмена OL4502 (770x535x340мм, 60кг) OL4502 (770x535x340мм, 60кг) OL4502 (770x535x340мм, 60кг) OL4502 (770x535x340мм, 60кг)
Блок масло-водяного теплообмена OW4500 (621x560x350мм, 65кг, опция) OW4500 (621x560x350мм, 65кг, опция) OW4500 (621x560x350мм, 65кг, опция) OW4500 (621x560x350мм, 65кг, опция)
Питание 120В…240В  50/60Гц 120В…240В  50/60Гц 380В  50/60Гц 120В…240В 50/60Гц
Рабочий цикл 100% 24 часа в сутки при температуре до 40 ºС 100% 24 часа в сутки при температуре до 40 ºС 100% 24 часа в сутки при температуре до 40 ºС 100% 24 часа в сутки при температуре до 40 ºС
Рабочая температура: +2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
Влажность до 90% без конденсации влаги до 90% без конденсации влаги до 90% без конденсации влаги до 90% без конденсации влаги
Условия хранения -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации
Максимально потребляемая мощность 2.8 кВт 2.8 кВт 6 кВт 2,8 кВт
Габариты генератора 980х350х455 мм катод 980х350х305 мм анод 980х350х455 мм катод 980х350х305 мм анод 980х350х455 мм катод 980х350х305 мм анод 980х350х455 мм катод 980х350х305 мм анод
Вес генератора 120 кг катод
100 кг анод
120 кг катод
100 кг анод
120 кг катод
100 кг анод
120 кг катод
100 кг анод

 Технические характеристики двуполярных систем «Экстравольт-420/450»

Модель 420 / P2000 420 / P4200 450 / P2000 450 / P4200
Максимальное напряжение на трубке 420 кВ 420 кВ 450 кВ 450 кВ
Максимальный анодный ток трубки 10 мА 16 мА 10 мА 16 мА
Максимальная мощность на аноде трубки 2000 Вт 4200 Вт 2000 Вт 4200 Вт
Глубина просвечивания по стали 109 мм 109 мм 115 мм 128 мм
Рекомендуемая рентгеновская трубка MB380/3,
MB420/3,
MB450/3
MB420/1,
MB450/1
MB380/3,
MB420/3,
MB450/3
MB420/1,
MB450/1
Пределы регулировки высокого напряжения 20...450 кВ с шагом 0.1 кВ 20...450 кВ с шагом 0.1 кВ 20...450 кВ с шагом 0.1 кВ 20...450 кВ с шагом 0.1 кВ
Пределы регулировки тока трубки 0.5...10 мА с шагом 0.1 мА 0.5...16 мА с шагом 0.1 мА 0.5...10 мА с шагом 0.1 мА 0.5...16 мА с шагом 0.1 мА
Точность установки выходных параметров ± 1.0% по току ;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
± 1.0% по току ;
± 1.5% по напряжению
Стабильность / Повторяемость ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре ±0.1% / ±0.01% при неизменной температуре
Время экспозиции (шаг 0,1 мин) 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно 0.1 ... 99,9 минут или непрерывно
Длина высоковольтного кабеля стандартно 7м
(до 100м по заказу)
стандартно 7м
(до 100м по заказу)
стандартно 7м
(до 100м по заказу)
стандартно 7м
(до 100м по заказу)
Датчик протока охлаждающей жидкости в комплекте системы охлаждения в комплекте системы охлаждения в комплекте системы охлаждения в комплекте системы охлаждения
Блок масло-воздушного теплообмена OL4502 (770x535x340мм, 60кг) OL4502 (770x535x340мм, 60кг) OL4502 (770x535x340мм, 60кг) OL4502 (770x535x340мм, 60кг)
Блок масло-водяного теплообмена OW4500 (621x560x350мм, 65кг, опция) OW4500 (621x560x350мм, 65кг, опция) OW4500 (621x560x350мм, 65кг, опция) OW4500 (621x560x350мм, 65кг, опция)
Питание 120В…240В 50/60Гц 380В 50/60Гц 120В…240В 50/60Гц 380В 50/60Гц
Рабочий цикл 100% 24 часа в сутки при температуре до 40º С 100% 24 часа в сутки при температуре до 40º С 100% 24 часа в сутки при температуре до 40º С 100% 24 часа в сутки при температуре до 40º С
Рабочая температура: +2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
+2ºС…75ºС (охлаждение антифриз-вода)
-20ºС…40ºС (охлаждение антифриз-воздух)
Влажность до 95% без конденсации влаги до 90% без конденсации влаги до 90% без конденсации влаги до 90% без конденсации влаги
Условия хранения -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации -25ºС…75ºС, влажность до 95% без конденсации
Максимально потребляемая мощность 2,8 кВт 2,8 кВт 2,8 кВт 6 кВт
Габариты генератора

980х350х455 мм катод
980х350х305 мм  анод

980х350х455 мм  катод
980х350х305 мм  анод
980х350х455 мм  катод
980х350х305 мм  анод
980х350х455 мм  катод
980х350х305 мм  анод
Вес генератора 120 кг катод
100 кг анод
120 кг катод
100 кг анод
120 кг катод
100 кг анод
120 кг катод
100 кг анод
