Рентгеновский кроулер JME 6:CR1

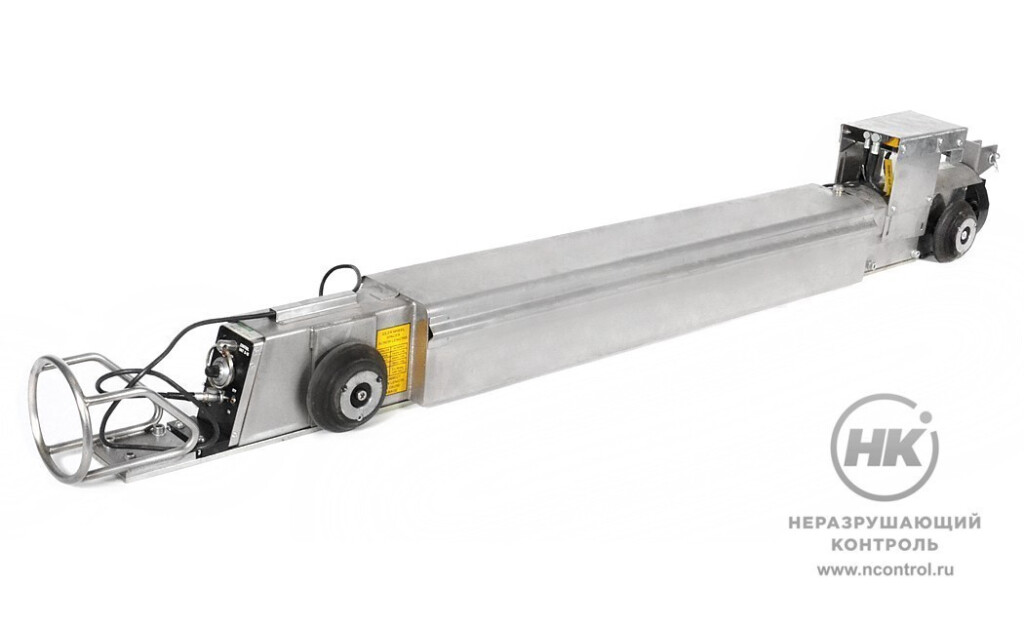

JME 6:CR1 — компактный и лёгкий автономный кроулер, предназначенный для перемещения рентгеновского аппарата внутри труб диаметром от 135 до 457 мм. Используется с панорамными аппаратами мощностью 160-180 кВ. Применяется для контроля кольцевых стыковых сварных швов в сооружениях цилиндрической формы, таких как трубопроводы для транспортировки нефти и газа.

Рентгеновский кроулер JME 6:CR1 представляет собой самую компактную модель в линейке производителя, что является его главным преимуществом и позволяет исследовать трубопроводы небольшого диаметра. Встречается также название JME MINI 6"-18", в котором отражён диапазон доступных диаметров труб в дюймах. Кроме того, кроулер оснащён системами безопасности, которые не позволят дорогостоящему оборудованию потеряться в трубопроводе.

Вся линейка рентгеновских кроулеров JME изготавливается из высококачественных материалов, обеспечивающих коррозионную стойкость и продолжительный срок службы. Кроулеры имеют модульную конструкцию, простую и лёгкую для обслуживания в полевых условиях. В электронных схемах используются компоненты военной спецификации для надёжного функционирования в суровых условиях.

135  мм
Минимальный доступный диаметр трубы

Состав модульной конструкции кроулера JME 6:CR1

Методика контроля

Контроль проводится по методике «одна стенка — одно изображение», Single Wall Single Image (SWSI). Источник излучения с помощью кроулера JME 6:CR1 помещается в трубу, рентгеновская плёнка оборачивается вокруг трубы снаружи, и выполняется экспонирование. Панорамное просвечивание позволяет получить ренгенограмму сварного шва целиком за одну экспозицию, что делает метод быстрым и экономически эффективным для проверки трубопроводов большой протяжённости.

Схема панорамного просвечивания сварного соединения трубы

Магнитная система управления

Управление кроулером JME 6:CR1 осуществляется с помощью магнитной системы, которая предназначена для замены традиционной практики применения изотопов и маломощных рентгеновских аппаратов. Это позволяет избежать влияния радиации на здоровье оператора.

Для передачи сигналов управления на детектор кроулера используют магнитоп — магнитный передатчик. Провода и другие соединения в данном случае не нужны. Низкочастотные сигналы управления передаются посредством магнитного поля. Кроулер JME 6:CR1 может получать команды на перемещение, остановку и выполнение экспозиции.

Магнитная система управления подходит для применения в трубах с толщиной стенки до 40 мм по стали. Позиционирование кроулера и управление движением происходит с точностью ±5 мм. Магнитоп работает от аккумулятора и совместим с любым кроулером JME.

Технически магнитный детектор размещается на том же месте кроулера, где ранее находился изотопный детектор. Встроенный универсальный декодер позволяет заменять магнитную систему на изотопную, и наоборот, в случае возникновения такой необходимости. Замена происходит без вмешательства в другие части конструкции кроулера.

JME MAGNETOPE — магнитный передатчик сигналов
JME MAGNETOPE — магнитный передатчик сигналов

Положение кроулера JME 6:CR1 с рентгенаппаратом в трубопроводе относительно магнитопа

Особенности

  • чрезвычайно компактная и лёгкая конструкция;
  • подходит для использования с панорамными рентгеновскими генераторами JME CXT 180, ICM SITE-X CP160CR, ICM SITE-X 1802S;
  • двигатель кроулера питается от перезаряжаемых герметичных свинцово-кислотных батарей;
  • кроулер оснащён системой противоразгона и аварийной программой возврата;
  • диапазон диаметров исследуемых труб составляет 135 – 457 мм;
  • управление с помощью магнитопа доступно для трубопроводов с толщиной стенки не более 40 мм;
  • магнитная система управления обеспечивает более безопасные условия для оператора;
  • точность позиционирования кроулера ±5 мм.

Комплектация

  • шасси кроулера;
  • крепежное устройство для рентгенаппарата;
  • электронный блок управления;
  • аккумуляторный блок;
  • магнитная система управления.

Даже при использовании лучшего оборудования при работах с высокой степенью ответственности нельзя полностью исключить вероятность того, что рентгеновский кроулер выйдет из строя, находясь в трубе. Автономное устройство с гарпуном разработано специально для аварийной эвакуации кроулера из трубопровода.

Остановка кроулера может быть вызвана механическим или электрическим повреждением, а также скоплением мусора в трубе. Транспортировочное средство можно отправить в трубу для извлечения кроулера JME 6:CR1, если по какой-то причине он повреждён, отключен или же его заклинило. Гарпун крепится к устройству с помощью центрирующих ползунков, а его высота регулируется таким образом, чтобы автоматически цепляться за эвакуационное кольцо кроулера.

Отдельный блок радиационной сигнализации JME — это инструмент, помогающий дефектоскопистам в ситуациях, когда контроль ведётся не в специализированном помещении. Типичными областями применения являются исследования стационарных и морских трубопроводов для нефти и газа.

Сигнализация обычно используется вблизи области проведения рентгеновского контроля для визуального и звукового оповещения о наличии ионизирующего излучения. Блок сигнализации имеет встроенное зарядное устройство, которое позволяет заряжать батарею без её извлечения.

Преимущество использования специального тестирующего блока заключается в том, что с его помощью может быть получена вся диагностическая информация о JME 6:CR1. Теперь не требуется ручной проверки инженерами всех плат и выявления неисправностей отдельных компонентов кроулера. Тестирующее устройство связывается со всеми основными электронными схемами, имитирует рабочие процессы и информирует пользователя о любых обнаруженных ошибках.

Применяется для зарядки герметичных свинцовых аккумуляторов кроулера JME 6:CR1. Батареи должны быть подключены последовательно, с номинальным напряжением 12 В и ёмкостью 6-12 Ач при зарядном токе 1,8 А или 15-24 Ач при зарядном токе 4 А. Все зарядные каналы работают индивидуально и управляются микропроцессором. Панель управления с дисплеем показывает всю необходимую информацию о состоянии заряда каждой батареи.

Зарядное устройство использует трёхступенчатый алгоритм: Constant Current Mode (CC), Constant Voltage Mode (CV), Standby Voltage Mode (SB). Эта технология позволяет значительно сократить время зарядки и избежать необратимого повреждения аккумуляторов. Габариты устройства 395×275×135 мм, масса 4,3 кг.

Магнитная система отслеживания состоит из передатчика и приёмного ресивера. Электромагнитный передатчик присоединён к кроулеру JME 6:CR1 и перемещается вместе с ним по трубопроводу. Устройство генерирует импульсы примерно по одному в секунду в низкочастотном диапазоне электромагнитного спектра, что позволяет сигналу проникать сквозь стенку стальной трубы.

Передатчик герметизирован уплотнительным кольцом и может работать в условиях высокого давления. Основной корпус изготовлен из прочной углеродистой стали. Помимо замены уплотнительного кольца или батареи по мере износа, передатчик практически не требует технического обслуживания.

Приёмный ресивер снабжён динамиком, дисплеем и ручкой регулировки усиления/чувствительности. Пульсирующие звуковые сигналы соответствуют каждому полученному от передатчика импульсу. Визуальная индикация обеспечивается цифровым счетчиком на дисплее.

Технические характеристики

Диапазон диаметров трубопровода 135 – 457,2 мм (5,4 – 18 дюймов)
Совместимость с рентгеновскими генераторами JME CXT 180, ICM SITE-X CP160CR, ICM SITE-X 1802S
Скорость перемещения до 12 м/мин
Максимальный преодолеваемый уклон 23°
Точность позиционирования ±5 мм
Источник питания герметичные свинцово-кислотные аккумуляторы 48 В
Ёмкость аккумуляторов 12 А/ч
Диапазон рабочих температур от -20 до +60 °С
Длина кроулера без источника излучения 1 350 мм
Масса кроулера без источника излучения 33 кг
