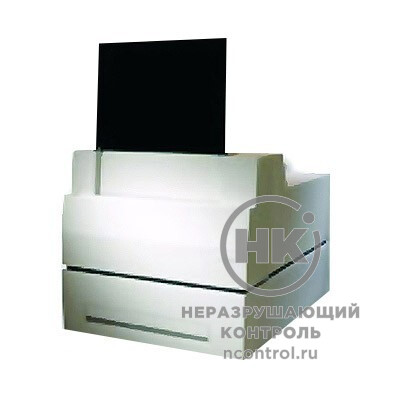

Комплексы цифровой радиографии серии «ФОСФОМАТИК»

Комплексы цифровой радиографии «ФОСФОМАТИК» предназначены для бесплёночной рентгенографии: цифровой обработки и архивирования результатов контроля. Ресурс использования — на 60 000 экспозиций.

Модели серии «ФОСФОМАТИК» позволяют за одну экспозицию и одно сканирование контролировать изделия с большим перепадом толщин. К примеру, от 3 до 30 мм стали на одном снимке при сохранении высокой чувствительности для всех толщин.

При просвечивании сварных соединений переменного сечения, «ФОСФОМАТИК» позволяет контролировать, за одну экспозицию, объекты с перепадом толщин до 3-х слоев половинного ослабления излучения. Это значение соответствует 2–3 экспозициям на пленку.

Модели серии «ФОСФОМАТИК» используют прямой проход пластины без трения рабочей поверхности о поверхность сканера. Это снижает опасность повреждения рабочего слоя пластины и повышает ресурс её работы.

При загрузке гибкой пластины в сканер нет необходимости полностью затемнять помещение, достаточно оставить неяркий свет. Обработка пластин в жёстких кассетах возможна при ярком освещении.

Соответствие стандартам

Комплекс «ФОСФОМАТИК» соответствует 1 классу по ГОСТ 7512-82, EN 14784-1 и ASTM E 2446. Он одобрен: ФГУП ЦНИИ КМ «Прометей», Федеральной службой по экологическому, технологическому и атомному надзору и ОАО «НПО ЦНИИТМАШ».

32  бит
Разрядность уровней серого

Модели

  • «ФОСФОМАТИК-21, 21/100, 21М». Контрастная чувствительность снимков, эквивалентна получаемой с применением радиографических пленок KODAK CX-АА400, либо AGFA D8-D7;
  • «ФОСФОМАТИК-35, 35/100». Обрабатывать пластины длиной до 1,5 м. Значение позволяет контролировать кольцевые сварные соединения на трубопроводах большого диаметра;
  • «ФОСФОМАТИК-40, 40/100». Оптимальны для сварных швов и литья в атомной промышленности, рентгенконтроля в авиационной и космической отраслях, контроля композитов и керамики.

Особенности

  • нет расходных материалов в виде химии;
  • цифровая обработка изображений 32-бит градаций серого;
  • измерение расстояний и размеров дефектов на объекте контроля;
  • измерение яркости/плотности в данной точке;
  • нанесение текста и меток на изображение;
  • поддержка локальных и удаленных баз данных с разграничением прав доступа;
  • настраиваемый протокол контроля;



  • распечатка снимка в масштабе 1:1 для ремонта дефектных участков;
  • 5 000 экспозиций — ресурс пластин, подтвержденный испытаниями в заводских условиях;
  • 2 000 экспозиций — ресурс пластин, подтвержденный испытаниями в сложных полевых условиях;
  • 20 000 экспозиций — ресурс пластин при сканировании в жестких кассетах, подтвержденный испытаниями в заводских условиях.

Технические характеристики

Модель 21М 21 21/100 35 35/100 40 40/100
Исполнение мобильное настольное мобильное настольное мобильное настольное мобильное
Протяжка пластин барабанная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная
Максимальная ширина пластин 25 см 35 см 10 см 35 см 10 см 35 см 10 см
Максимальная длина пластин 30 см в продаже
до 152 см
в продаже
до 454 см
в продаже
до 152 см
в продаже
до 454 см
в продаже
до 152 см
в продаже
до 454 см
Максимальная производ. 10-12 пластин 25х30 см/час 50-100 пластин 30х40 см/час 50-100 пластин 10х40 см/час 40-80 пластин
30х40 см/час
40-80 пластин
10х40 см/час
30-60 пластин
30х40 см/час
40-80 пластин
10х40 см/час
Качество снимка соответствует пленке D7, R7, AA400 D7, R7, AA400 D7, R7, AA400 D5, R5, T200 D5, R5, Т200 D4, МХ125 D5, R5, Т200
Динамический диапазон по экспозиционной дозе > 10 раз > 1000 раз > 1000 раз > 2000 раз > 2000 раз > 3000 раз > 2000 раз
Система стирания пластин встроенная встроенная
или внешняя
встроенная
или внешняя
встроенная
или внешняя
встроенная
или внешняя
встроенная
или внешняя
встроенная
или внешняя
Габариты 480 х 320 х 220 мм 540 х 720 х 350 мм 270 х 520 х 350 мм 540 х 720 х 350 мм 270 х 520 х 350 мм 540 х 720 х 350 мм 270 х 520 х 350 мм
Вес 15,5 кг 29,5 кг 14,8 кг 29,5 кг 14,8 кг 29,5 кг 14,8 кг
Питание 100В...250В 50/60Гц 100В...250В 50/60Гц 100В...250В
50/60Гц или 12В DC
100В...250В
50/60Гц
100В...250В
50/60Гц или 12В DC
100В...250В
50/60Гц
100В...250В
50/60Гц или 12В DC
Класс 2-й по ГОСТ 7512 2-й по ГОСТ 7512 2-й по ГОСТ 7512 1-й по ГОСТ 7512 1-й по ГОСТ 7512 1-й по ГОСТ 7512 1-й по ГОСТ 7512
