Комплекс цифровой радиографии «Градиент»

Комплекс цифровой радиографии «Градиент» с флюоресцентными запоминающими пластинами разработан для применения в неразрушающем контроле, подходит для использования как с рентгеновскими, так и с изотопными источниками.

Комплекс цифровой радиографии «Градиент» оснащается сканером Duerr или Scan-X. Применяется в электроэнергетике, авиакосмической, нефтегазовой, автомобильной и других отраслях промышленности.

Сохранение информации

Цифровая радиография использует для получения изображения специальную флюоресцентную запоминающую пластину многократного пользования. Пластины имеют типовые для рентгеновской плёнки размеры 6×24, 6×48, 10×24, 10×48, 18×24, 24×30, 30×40 и 35×43 см и экспонируются в кассетах или гибких конвертах. Возможна также резка пластин, использование пластин нетиповых размеров.

Для запоминания изображений в пластине использован слой с фотостимулируемой памятью — сложным химическим соединением. Чаще всего используются соединения типа BaFBrxI1-x :Eu2+.

Соответствие стандартам

Положительные заключения головных ведомственных институтов (НИКИМТ, ВИАМ) на применение комплекса цифровой радиографии «Градиент» в атомной и авиационной промышленностях. На основании заключения ООО «Газпром ВНИИГАЗ» комплекс цифровой радиографии «Градиент» внесён в реестр оборудования ОАО «Газпром», разрешённого к применению для контроля и диагностики сварных соединений на объектах транспорта газа.

Комплекс имеет разрешение Федеральной службы по экологическому, технологическому и атомному надзору (РОСТЕХНАДЗОР) по применению на опасных производственных объектах. Имеются сертификаты BAM (Германия) и одобрения SHELL, BP, Rolls-Royce и SGS Netherlands. Разработана и одобрена методика применения.

16  бит
Динамический диапазон

Особенности метода

  • запоминающие пластины имеют поверхностный защитный слой, предохраняющий запоминающий слой от механического износа и химических очищающих средств;
  • обратная сторона пластин покрыта прорезиненным слоем для точной подачи пластин при сканировании;
  • на 90 – 95% сокращается дозовая нагрузка на персонал;
  • запоминающие пластины имеют широкий динамический диапазон, высокую гибкость к различным условиям экспозиции и выбору экспозиционной дозы;
  • высокоточная механика и оптика обеспечивают малый размер считывающего лазерного пучка до 12,5 микрон;
  • увеличивается ресурс рентгеновской трубки.

Состав комплекса

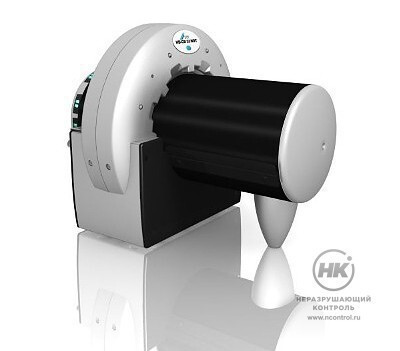

  • сканер цифровой радиографии Duerr или Scan-X (стационарный или портативный);
  • запоминающие флюоресцентные пластины;
  • кассеты и/или гибкие конверты;



  • персональный компьютер: стационарный (с монитором высокого разрешения) или ноутбук;
  • программное обеспечение «ВидеоРен Про».

Технические характеристики

Модель используемого сканера HD-CR 35 NDT HD-CR 43 NDT SCAN-X HC SCAN-X HR
Разрешение 5 – 20
пар линий/ мм
5 – 20
пар линий/ мм
3.8 … 14
пар линий/ мм
3.8 … 20
пар линий/ мм
Динамический диапазон 16 бит 16 бит 16 бит 16 бит
Максимальный размер пластины 35,4 см 35,4 см 35×43 см 35×43 см
Рабочий температурный диапазон +10 … +35 °С +10 … +35 °С -7 … +46 °С -7 … +46 °С
Габаритные размеры сканера (В×Ш×Г) 39×38×52 см 113×38×45 см 46×39×36 см 46×39×36 см
Вес 21 кг 70 кг 20 кг 20 кг
Соотношение сигнал/шум >49 дБ >49 дБ >50 дБ >50 дБ
Стирающее устройство встроенное встроенное встроенное встроенное
Параметры питания:
напряжение/частота/мощность

100 – 240 В / 50 – 60 Гц / <140 Вт

100 – 240 В / 50 – 60 Гц / <100 Вт
Производитель
Россия
