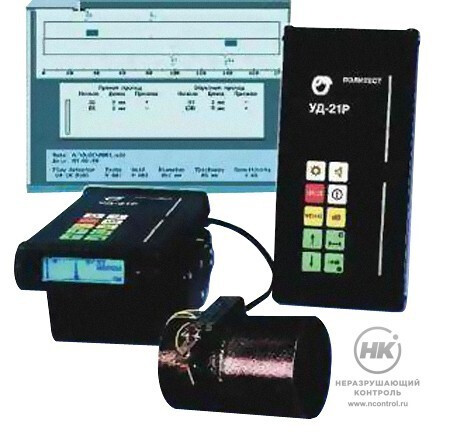

Дефектоскоп-регистратор УД-21Р

Дефектоскоп-регистратор УД-21Р предназначен для оперативного ультразвукового контроля качества сварных соединений трубопроводов в стационарных и полевых условиях. Cнят с производства. Замена — дефектоскоп УД 9812 «Уралец».

Прибор позволяет проводить контроль в полуавтоматическом режиме. Полученная информация расшифровывается, запоминается и сохраняется в памяти дефектоскопа или компьютера. Дефектоскоп также может работать в качестве ультразвукового толщиномера.

1,5  кг
Вес элетронного блока

Особенности

  • используются пьезопреобразователи (ПЭП) хордового типа с эластичным протектором;
  • цифровая индикация амплитуды эхо-сигнала и координат пьезопреобразователя;
  • отображение на дисплее информации, вводимой с клавиатуры;
  • режим «стоп-кадр»;
  • устройство для измерения координат, оптронный датчик пути, совмещённый с ПЭП;
  • наблюдение за эхо-сигналами (А-скан) в процессе контроля и настройки;
  • управление координатами и высотой строб-импульса;
  • функция толщиномера.

Технические характеристики

Диапазон рабочих частот 1,25 –  10,0 МГц
Толщина стенок труб 2 –  12 мм
Диаметр контролируемых трубопроводов 10 –  530 мм
Производительность контроля, для труб диаметром 219 мм 8 – 10 стыков в час
Размеры электронного блока 230×110×35 мм
Масса электронного блока 1,5 кг
Цена: снят с производства
Заказать Добавить в закладки
Производитель
Россия
