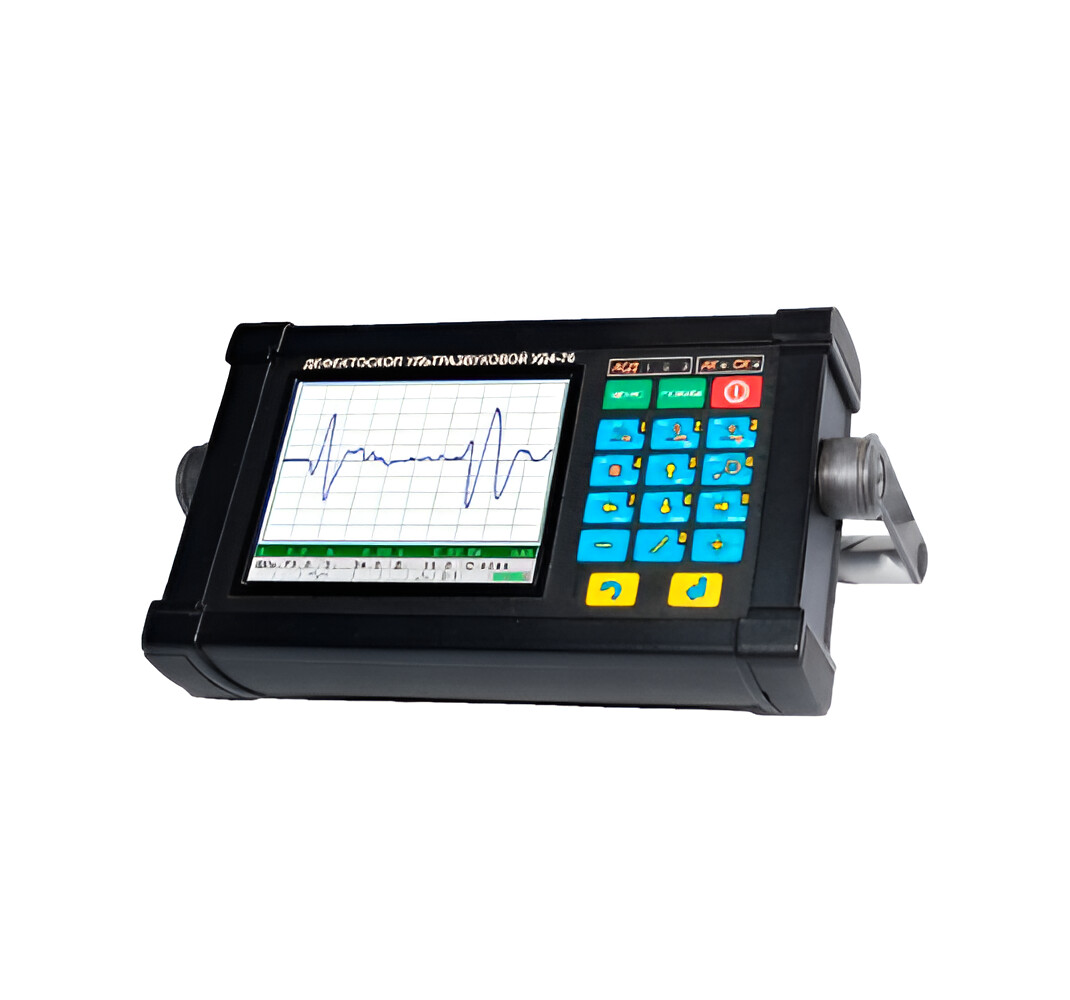

Дефектоскоп-томограф УД4-76

Купить
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп УД4-76 предназначен для ручного и механизированного контроля изделий из металла. Диапазон контроля по стали: от 0 до 12 000 мм.

Режим временной регулировки чувствительности

ВРЧ позволяет контролировать длинномерные изделия и изделия из материалов с большим затуханием. Используется для настройки чувствительности при контроле сварных соединений с толщиной стенки более 12 мм.

Режим амплитудных кривых DAC

Предоставляет возможность построения кривой, соединяющей точки на экране, соответствующие вершинам сигналов, а также до двух кривых, отстоящих от базовой на указанное количество дБ. Режим DAC позволяет быстро построить кривую ВРЧ.

100  Дб
Динамический диапазон усиления приёмного тракта

Режим «Разметка развёртки по отражениям»

Помогает представить расположение обнаруженного дефекта в контролируемом изделии по ходу ультразвуковых лучей. Опция даёт возможность дефектоскописту сэкономить время в рабочей зоне на определении реальной глубины залегания несплошности сориентировавшись по разметке развертки.

Режим «ПИК»

Помогает при поиске мелких дефектов, работе в условиях нестабильного акустического контакта. Режим используется для поиска максимальной амплитуды эхо-сигнала и оценки условной протяженности. Может быть использован для документирования результатов контроля.



Измерение эквивалентных размеров дефектов

АРД диаграммы позволяют проводить измерение эквивалентных размеров дефектов в диапазоне от 0,8 до 20,0 мм с относительной погрешностью, не превышающей 15 %.

Режим SAFT

Алгоритм позволяет при обработке данных получить более высокое значение отношения «сигнал/шум», в том числе при контроле объектов из крупнозернистых материалов, и передать приблизительную форму дефекта.

3,5  кг
Вес прибора

Отображение РЧ сигнала

Для измерения толщины изделия и координат дефектов используется недетектированный радиочастотный сигнал. Это позволяет обеспечить дискретность измерения 0,01 мм. В приборе предусмотрены два режима выбора точки на кривой сигнала, по которой проводятся измерения: автоматический и ручной.

Документы в PDF

Особенности

  • типовые настройки и программный интерфейс заносятся в дефектоскоп с ПЭВМ. Введенные настройки нельзя изменить;
  • уровень срабатывания звуковой сигнализации настраивается оператором по конкретному стробу.

Комплектация

  • УД4-76;
  • пьезоэлектрические преобразователи;
  • кабель соединительный: ПЭП / электронный блок;
  • кабель соединительный: ПЭВМ / электронный блок;
  • зарядное устройство АЗУ-2М;
  • аккумуляторный блок питания;
  • ПО;
  • руководство по эксплуатации;
  • чехол.

Принадлежности

  • кабель синхронизации входной;
  • кабель синхронизации выходной;
  • сетевой блок питания БП-2;
  • головные телефоны с микрофоном;
  • сканирующее устройство РСП-4.

Технические характеристики

Рабочие частоты от 0,4 до 15 МГц
Диапазон контроля (по стали) 0…12 000 мм
Динамический диапазон усиления приёмного тракта 100 дБ
Абсолютная погрешность при измерении глубины залегания дефекта ±(0,1+0,005 Нх) мм
Абсолютная погрешность при измерении отношения амплитуд сигналов ±(0,2+0,03 Nx) дБ
Масса дефектоскопа, не более 3,5 кг
Габаритные размеры (без ручки) 247 × 147 × 80 мм
