Дефектоскоп УД4-Т «Томографик»

Купить
В избранноеВ избранное
СравнитьСравнить

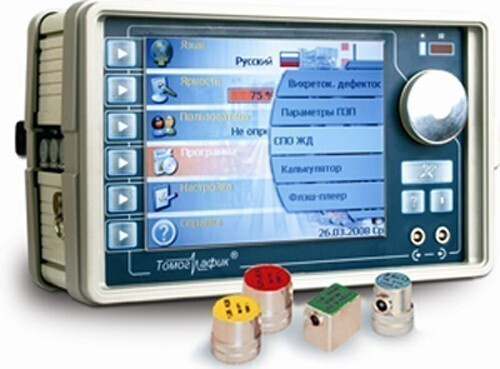

Ультразвуковой дефектоскоп УД4-Т «Томографик» предназначен для поиска дефектов в сварных швах и изделиях из металлов. Диапазон измеряемых глубин: от 0,5 до 5 000 мм. Работает в режиме дефектоскопа, толщиномера, тензометра.

Дефектоскоп проводит автоматическую настройку ВРЧ, измеряет параметры каждого применяемого ПЭП. Измеряет эквивалентную площадь дефекта, оценивает его конфигурацию и размеры. Измеряет акустические свойства материалов без использования дополнительного оборудования.

10  часов
Время непрерывной
работы

Расширенный динамический диапазон до 140 дБ, даёт возможность выявлять малые и большие дефекты без переключения чувствительности.

Цифровая обработка данных позволяет существенно улучшить качество и достоверность контроля: компенсация РШХ для выявления подповерхностных дефектов на малых глубинах; фурье-анализ принимаемого сигнала для визуализации параметров акустического тракта; цифровые фильтры.

Программируемый генератор позволяет оптимально подобрать форму зондирующего импульса для датчиков с разными характеристиками. Это увеличивает чувствительность и улучшает выявляемость дефектов.

В приборе предусмотрена поддержка и реализация отраслевых методик контроля, которые входят в состав прибора в виде отдельных приложений: I группа — приложения общего назначения; II группа — железнодорожные приложения; III группа — авиационные приложения; IV группа — вихретоковые приложения; V группа — сервисные приложения.

«Томографик» сочетается с различным специализированным оборудованием: акустический сканер, датчик пути, оптическая система привязки координат и др.

Документы в PDF

Комплектация

  • электронный модуль УД4-Т;
  • сетевой адаптер с кабелем;
  • аккумуляторная батарея LiOn;
  • стандартный образец СО-3Р;
  • настроечный образец ЭМА / УЗ толщиномера;
  • настроечный образец вихретокового дефектоскопа для неферромагнитных сплавов;
  • настроечный образец вихретокового дефектоскопа для ферромагнитных сплавов;
  • ПО «Паспортизация ПЭП»;
  • ПО «Дефектоскоп общего назначения»;
  • ПО «ЭМА (УЗ) Толщиномер»;
  • ПО «Резонансный дефектоскоп»;
  • ПО «Акустический тензометр»;
  • ПО «Вихретоковый дефектоскоп»;
  • ПО «УЗ контроль колесных пар вагонов»;
  • ПО «Вихретоковый контроль колесных пар вагонов»;
  • ПО «УЗ контроль деталей локомотивов»;
  • ПО «Вихретоковый контроль деталей локомотивов»;
  • ПО «Контроль ЖД осей (Ось-270)»;
  • ПО «Контроль стрелочных переводов и сварных стыков рельс»;
  • ПО БД «АРМ Дефектоскописта»;
  • рабочий кейс;
  • навесной крепежный пояс;
  • «СК2 - Слайдер» томографический двухкоординатный сканер;
  • сканирующее устройство УСК-4Т для дефектоскопии колесных пар вагонов;
  • видеосканер для визуального контроля «СК1-Тандем» сканер для контроля стрелочных переводов и сварных стыков рельсов;
  • оптический сканер «ОСЬ 270»;
  • П121-2.5-50;
  • П121-5.0-50;
  • П121-2.5-40;
  • П121-5.0-65;
  • П111-2.5-К12;
  • П111-5.0-К6;
  • П111-1.25-К20;
  • П111-2.5-К20;
  • П111-2.5-18;
  • П111-5.0-К12;
  • П111-10.0-К6;
  • П111-0.22-001;
  • П111-0.3-001;
  • П131-2.5-0/18;
  • П121-0.4-90;
  • П122-2.5-90-016;
  • П122-2.5-90-017;
  • ВТП-2 для неферромагнитных сплавов;
  • ВТП-3 для ферромагнитных сплавов;
  • кабель к ПЭП, Lemo;
  • кабель к ПЭП Раздельно-Совмещенный;
  • кабель интерфейсный RS232;
  • переходник 'Lемо/BNC';
  • УЗ сканер.

Технические характеристики

Диапазон рабочих частот 0,2…10 МГц
Диапазон измеряемых глубин 0,5…5 000 мм (+0,1мм)
Динамический диапазон 140 дБ
Глубина временной регулировки чувствительности 80 Дб
Длительность развертки 8…1 600 мкс
Построение кривой ВРЧ: ручное и автоматическое до 256 точек
Погрешность измерения координат дефекта не более 0.1мм
Погрешность измерения эквивалентной площади не более 10%
Погрешность измерения временных интервалов не более 0.025 мкс
Встроенный архив результатов контроля 500 записей
Встроенный архив параметров ПЭП 1 000 записей
Встроенный архив настроек 500 записей
Питание от сети 220V / 50Hz /10W
Время автономной работы со встроенным аккумулятором не менее 10 ч
Батарея Li-ion батарея с полным мониторингом подзарядки во время работы и режимом энергосбережения
Цветной TFT дисплей разрешение 320×240 (115×86 мм)
Размеры 125×210×85мм
Масса с батареей 2,2 кг
Климатическая защищенность IP54, -20°С / +50°С
