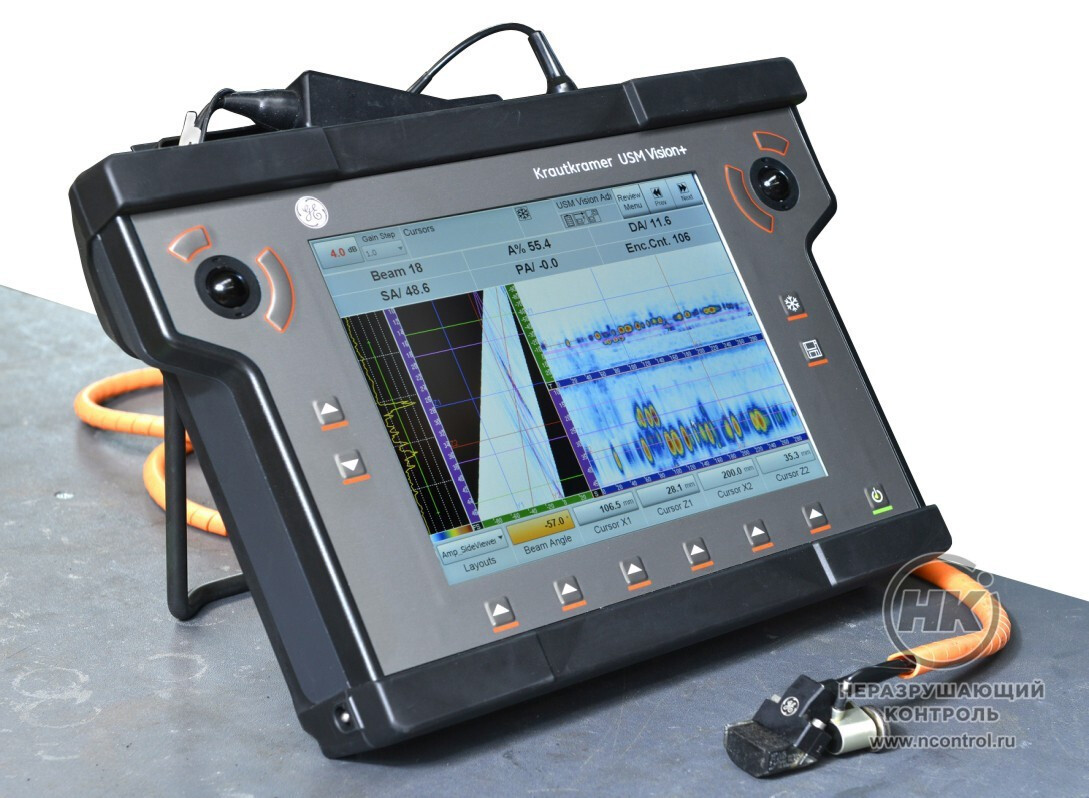

Ультразвуковая система USM Vision

Ультразвуковая система USM Vision предназначена для контроля изделий из металла. Исследует сварные швы и трубы диаметром от 73 мм до 1219 мм. Работает в режиме фазированных решёток 16 / 64 и в режиме ToFD.

USM Vision исследует толщины от 6 мм до 50 мм с использованием автоматических настроек, для большей толщины — ручным управлением. СохраняетА-сканы и полностью корректирует изображение.

4  кг
Вес прибора

Система оснащена операционной системой и ПО Rhythm для аналитических исследований. Дополнительные приложения для Rhythm Review 4.2 помогают со сбором, архивацией и обменом данных.

Особенности

  • индикация с помощью двух трекболов;
  • дополнительные цепи для инспекции труб;
  • прорезиненный корпус, IP 54.

Комплектация

  • ПО IPC;
  • переносной дефектоскоп USM Vision;
  • транспортировочный кейс;
  • датчик-сканер;
  • ручная тележка с магнитными колесами;
  • кронштейн с датчиком и державками;
  • набор датчиков и призм;
  • ПО Rhythm Review 4.0.

Принадлежности

  • дополнительные модули ПО Rhythm;
  • цепь для инспекции трубопроводов.

Технические характеристики

Характеристика ToFD/традиционный Фазированная решетка
Количество каналов - 16/64 или 16/128
Управление тачскрин, панель с кнопками и энкодером
Порт ввода/вывода USB, Ethernet, WiFi, порт энкодера
Экран 26,5 см, разрешение 1024 × 768
Автономная работа горячая замена батарей для возможности непрерывной работы
Вес 4 кг с батареей
Размер, мм длина 367 см, длина основания 310 см, ширина 250 см, высота от 60 до 100 см
Производитель
General Electric

Гарантия
12 месяцев
