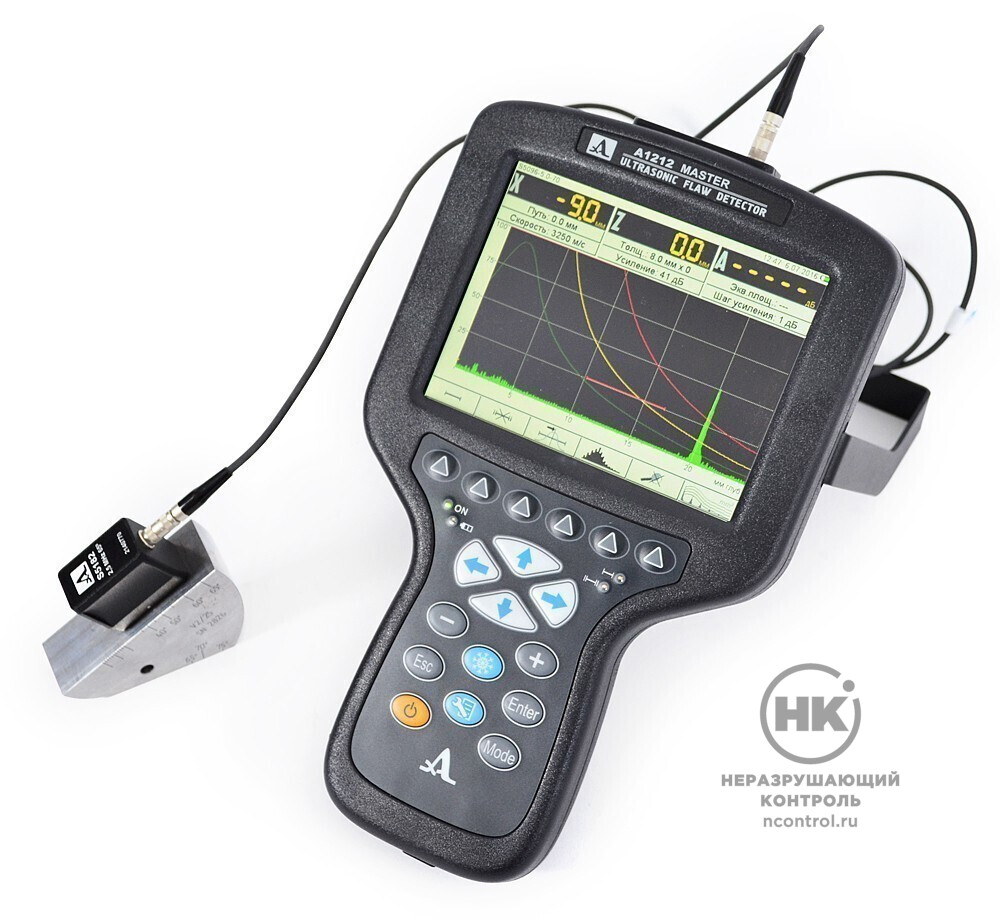

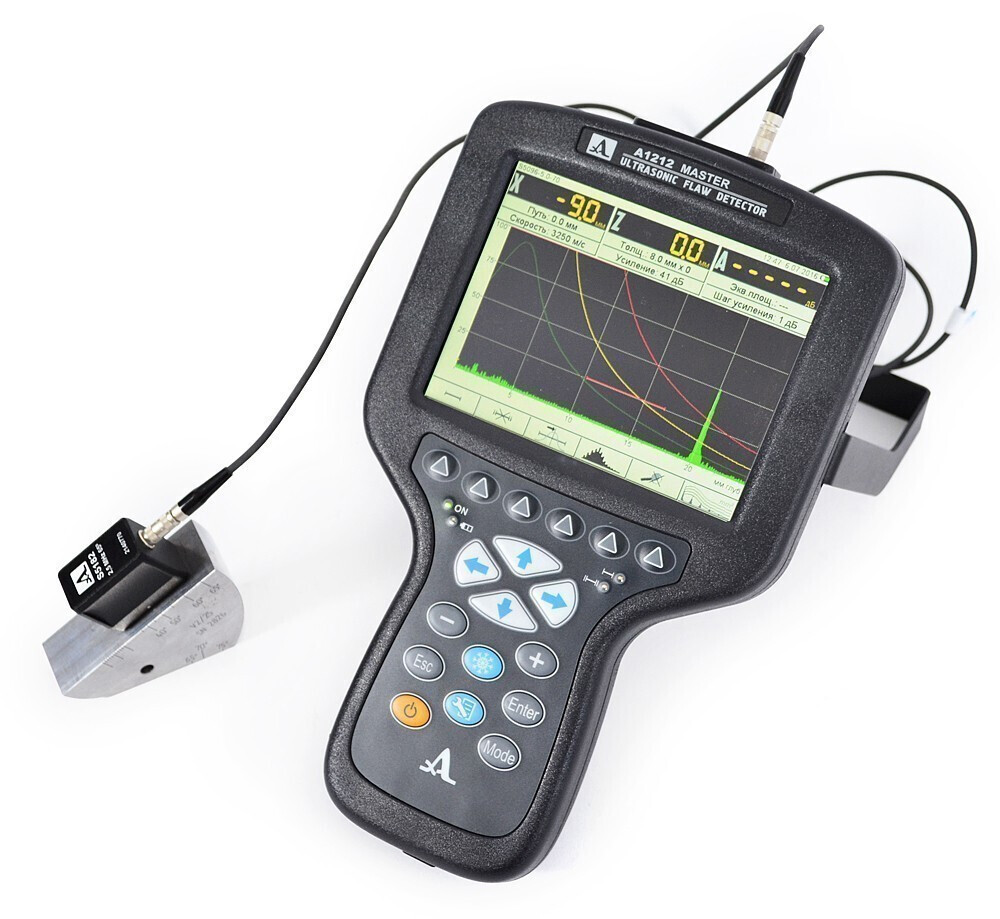

Ультразвуковой дефектоскоп А1212 MASTER

А1212 MASTER — портативный цифровой дефектоскоп, используется для выявления несплошностей в изделиях из металлов и пластмасс с помощью ультразвукового метода. Позволяет оценивать параметры дефектов, имеет функцию ВРЧ, построения DAC-кривых, а также встроенные АРД-диаграммы. Содержит в комплекте поставки два прямых и два наклонных преобразователя.

Ультразвуковой дефектоскоп А1212 MASTER применяется для проверки качества сварных швов, выявления трещин, расслоений и прочих нарушений однородности материала. Дополнительно возможно измерять толщину изделия. Прибор включён в реестр средств НК ПАО «Газпром» и табель технической оснащённости лабораторий контроля качества ПАО «Транснефть». Перейти к техническим характеристикам.

0,8  кг
Масса прибора с аккумулятором

Удобство конструкции

А1212 MASTER изготовлен в компактном корпусе и пылевлагозащищённом исполнении. Имеет широкий дисплей и рукоятку с клавишами управления.

Благодаря эргономичной форме корпуса с прибором удобно работать и держать его одной рукой. При необходимости можно полностью освободить руки, закрепив дефектоскоп на специальном планшете, который входит в стандартную комплектацию.

Портативность и лёгкость устройства позволяют проводить контроль в условиях ограниченного пространства или в труднодоступных местах. А планшет с ременным шейным креплением существенно облегчает управление дефектоскопом А1212 MASTER при работах на высоте.

Дефектоскоп А1212 MASTER в специальном планшетеДефектоскоп А1212 MASTER в специальном планшете

Пользовательский интерфейс

Благодаря грамотной организации элементов управления прибор осваивается на интуитивном уровне. Меню пиктограмм на экране, расположение клавиш и понятные обозначения позволяют быстро разобраться в настройках и режимах работы дефектоскопа. Некоторые кнопки имеют унифицированные англоязычные названия: Enter, Mode, Esc.

Клавиатура дефектоскопа А1212 MASTER снабжена световыми индикаторами. Они информируют о включении прибора, состоянии заряда аккумулятора, а также о срабатывании автоматического сигнализатора дефектов (АСД) для первого и второго стробов. В шумной обстановке возможно включение звукового оповещения через Bluetooth-гарнитуру.

АРД-диаграммы

Функция доступна при использовании с дефектоскопом А1212 MASTER совмещённых преобразователей. На дисплее отображаются кривые, соответствующие браковочному, контрольному и поисковому уровням контроля. Автоматический расчёт эквивалентной площади отражателя избавляет от временных затрат на выполнение этой операции вручную.

Параметры настройки АРД и допустимые значения

Диаметр пьезоэлемента от 0.0 до 25.0 мм с шагом 0.1 мм
Опорный сигнал на V2 от 0 до 200 дБ с шагом 1 дБ
Затухание от 0.0 до 99.9 дБ/м  с шагом 0.1 дБ/м
Поправка на шероховатость от 0.0 до +12.0 дБ  с шагом 0.1 дБ
Эквивалентная площадь от 0.0 до 25.0 мм2  с шагом 0.1 мм2
Контрольный от -12 до 0 дБ
Поисковый АСД от -12 до 0 дБ
Три кривые АРД на экране А1212 MASTER соответствуют браковочному, контрольному и поисковому уровнямТри кривые АРД на экране А1212 MASTER соответствуют браковочному, контрольному и поисковому уровням

Функция ВРЧ

Временная регулировка чувствительности в А1212 MASTER осуществляется по 32 точкам, положение которых можно редактировать. Функция служит для выравнивания амплитуд эхо-сигналов от одинаковых отражателей, расположенных на разной глубине. Это позволяет дать корректную оценку величины дефектов по всей контролируемой толщине объекта. Для настройки ВРЧ необходим контрольный образец материала с заданными размерами ближнего и дальнего отражателей.

Параметры настройки ВРЧ и допустимые значения

Опорный уровень Выкл / от 0 до 200 дБ с шагом 1 дБ
Норма чувствительности от -40 до +40 дБ (опорный вкл.)
Поправка на шероховатость от 0.0 до +12.0 дБ  (опорный вкл.)
Браковочный от 0.0 до 25.0 мм2  (опорный вкл.)
Многоуровневый строб Вкл / Выкл
Контрольный от -12 до 0 дБ
Поисковый АСД от -12 до 0 дБ
Режим настройки узловых точек ВРЧ на экране А1212 MASTERРежим настройки положения узловых точек ВРЧ на экране А1212 MASTER

Виды сигнала в области А-Скана

Меню пиктограмм в нижней части экрана позволяет выбрать вид отображения сигнала: детектированный контурный, детектированный залитый, пространственная огибающая (кроме режима ЛУПА), радиосигнал (кроме режима DAC). Отображение радиосигнала в реальном времени позволяет исследовать фазы сигналов, выполнять контроль на фоне больших структурных помех и отделять сигналы, полученные от близко расположенных отражателей.

Возможности встроенной памяти

Энергонезависимая память ультразвукового дефектоскопа А1212 MASTER сохраняет пользовательские настройки при выключении прибора, хранении его без аккумуляторного блока или при разряде аккумулятора.

При нажатии клавиши F4 А1212 MASTER начинает запись звукового комментария

Память дефектоскопа может содержать до 2 000 изображений
А-сканов с параметрами контроля. К каждому из них можно записать голосовой комментарий длительностью до 20 секунд с помощью Bluetooth-гарнитуры. Запись может производиться как в процессе сохранения нового А-скана, так и к ранее сохранённым изображениям.

Вид экрана А1212 MASTER при внесении изменений в конфигурацию «Базовая S5096-5.0-70»

В библиотеке конфигураций может храниться до 100 вариантов пользовательских настроек с уникальными именами, созданных для различных условий и объектов контроля. В списке всегда можно найти 4 базовых конфигурации для преобразователей, идущих в комплекте с прибором.

Программное обеспечение ADM

Вместе с дефектоскопом А1212 MASTER поставляется специальное ПО — ADM версии 4.0. Результаты измерений можно передать на ПК через USB-соединение. Программа позволяет просматривать изображения с подробным выводом параметров контроля. Полученные с прибора данные можно анализировать, распечатывать и архивировать.

Вид рабочего окна программы ADM 4.0Вид рабочего окна программы ADM 4.0

Особенности

  • масса 800 г, эргономичная форма корпуса и вспомогательные приспособления обеспечивают удобство при работе и транспортировке;
  • возможность работы с двумя стробами для установки зон контроля, уровней чувствительности и срабатывания системы АСД;
  • развёртка А-скан возможностью отображения сигналов в недетектированном виде (радиосигнал);
  • встроенные АРД-диаграммы, функция ВРЧ по 32 точкам и построение DAC-кривых;
  • определение глубины залегания дефекта: до 6 000 мм, в зависимости от преобразователя;
  • интуитивный интерфейс позволяет быстро освоить настройку дефектоскопа;
  • регулируемая частота посылки зондирующих импульсов, до 1000 Гц;
  • программируемая форма зондирующего импульса;
  • память на 2 000 изображений А-сканов с параметрами контроля с возможностью записи голосовых комментариев;
  • полуавтоматическая корректировка угла ввода и задержки в призме наклонного преобразователя по мере его износа;
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
  • встроенная библиотека хранит до 100 пользовательских конфигураций настроек;
  • совместим с ультразвуковыми преобразователями различных производителей;
  • большой и контрастный цветной дисплей с разрешением 640×480 пикселей;
  • полноценная функциональность ручного дефектоскопа общего назначения;
  • время непрерывной работы 9 часов;
  • связь с ПК через USB-порт.

Рекомендации по выбору наклонных преобразователей

В зависимости от геометрических размеров объекта, вероятного местоположения и ориентации дефекта, акустических свойств материала, а также схемы контроля могут быть использованы различные наклонные преобразователи. В таблице ниже приведены общие рекомендации по выбору параметров наклонных ПЭП для контроля сварных соединений из углеродистых сталей различной толщины с помощью А1212 MASTER.

Толщина сварного шва 4 – 8 мм 8 – 12 мм 12 – 20 мм 20 – 40 мм 40 – 70 мм 70 – 120 мм
Рабочая частота 5 МГц 2,5 МГц; 5 МГц 2,5 МГц 2,5 МГц 1,8 МГц 1,8 МГц
Максимальный размер пьезопластины 6 мм 8 – 12 мм 8 – 12 мм 12 мм 18 мм 18 мм
Минимальная стрела 5 мм 8 мм 12 мм 12 мм 22 мм 22 мм
Угол ввода:
– при контроле прямым лучом 70° 65°; 70° 65° 65° 50° 50°
– при контроле отражённым лучом 70° 65°; 70° 65° 50° 40°


Контроль сварного соединения трубопровода наклонным ПЭП с помощью А1212 MASTER
Контроль сварного соединения трубопровода наклонным ПЭП с помощью А1212 MASTER

Комплектация

  • электронный блок УЗ дефектоскопа;
  • преобразователь прямой S3568 2.5A0D10CL;
  • преобразователь прямой D1771 4.0A0D12CL;
  • преобразователь наклонный S5096 5.0A70D6CS;
  • преобразователь наклонный S5182 2.5A65D12CS;
  • гель УЗ, от -30 до +100 °C, 0,1 кг;
  • калибровочный образец V2/25;
  • руководство по эксплуатации;
  • методика поверки;
  • паспорт;



  • сетевой адаптер с кабелем, 220 B / 15 B;
  • Bluetooth-гарнитура с зарядным устройством;
  • кабель LEMO – LEMO одинарный 1,2 м;
  • кабель LEMO – LEMO двойной 1,2 м;
  • кабель USB A – Micro B;
  • диск с документацией и ПО ADM 4.0;
  • чехол с солнцезащитной блендой;
  • планшет с ремнём;

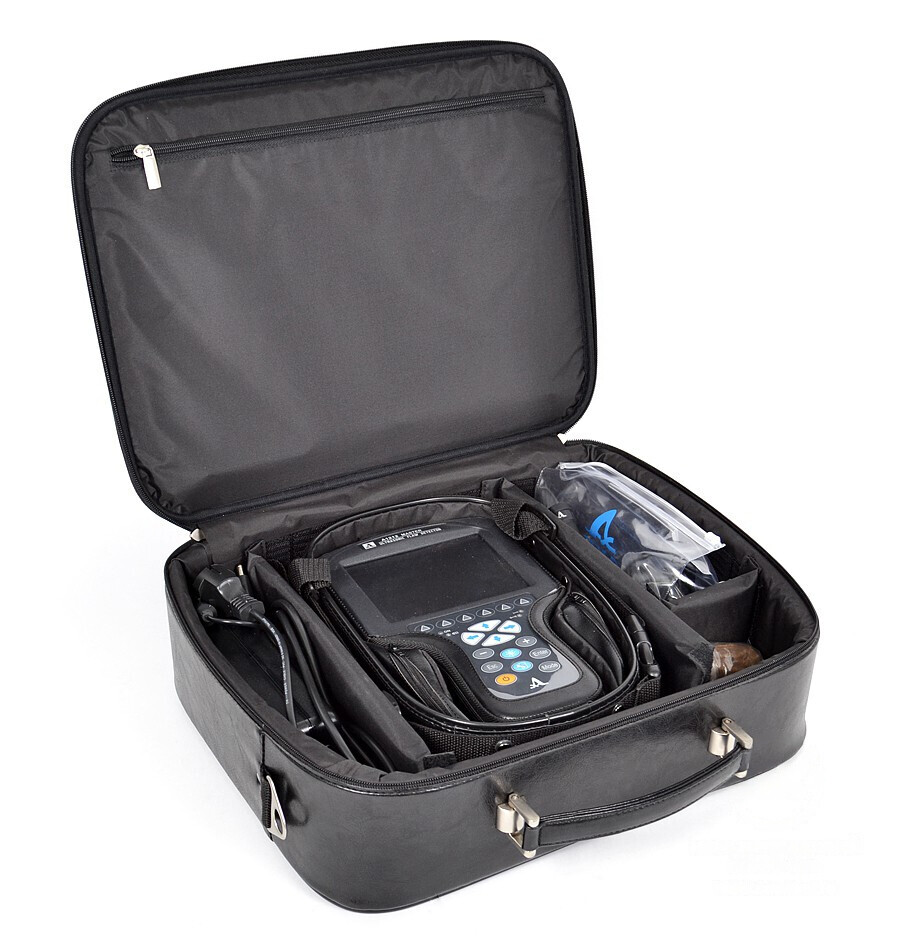

  • сумка.

Специализированный чехол А1212 MASTER с солнцезащитной блендой

Специальная бленда защищает экран А1212 MASTER от внешнего освещения и солнечных лучей

Технические характеристики преобразователей

Тип преобразователей Прямые преобразователи Наклонные преобразователи
Наименование преобразователей S3568 2.5A0D10CL D1771 4.0A0D12CL S5182 2.5A65D12CS S5096 5.0A70D6CS
Диапазон измерений глубины залегания дефекта (по стали) 7 – 6 000 мм 2 – 3 000 мм 2 – 1 300 мм 2 – 500 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта ± (0,02·H+1,00) мм, где H — измеряемая глубина залегания дефекта ± (0,03·H+1,00) мм, где H — измеряемая глубина залегания дефекта
Пределы допускаемой абсолютной погрешности измерений дальности по поверхности ± (0,03·L+1,00) мм, где L — измеряемая
дальность по поверхности до дефекта


Технические характеристики дефектоскопа

Методы измерения эхо-метод, эхо-зеркальный, зеркально-теневой и теневой
Типы подключаемых преобразователей прямые, наклонные, совмещённые и раздельно-совмещённые
Диапазон номинальных частот ультразвука 0,5 – 15 МГц
Отклонение рабочих частот от номинальных ± 10%
Диапазон настройки скорости ультразвука 500 – 14 999 м/с
Диапазон настройки усиления приёмника 0 – 100 дБ
Отклонение установки усиления ± 1,0 дБ
Шаг усиления 1, 6, 10
Амплитуда зондирующего импульса 20 В, 100 В, 200 В
Период импульса, определяющий форму зондирующего сигнала от 0,5 до 5,0 с шагом 0,5
Диапазон измерений временных интервалов на частоте 2,5 МГц 0 – 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов ± (0,1+0,0001·Тизм) мкс,
где Тизм — измеренное значение временного интервала
Способы амплитудной коррекции ВРЧ — временная регулировка чувствительности,
АРД — диаграмма амплитуда-расстояние-коррекция,
DAC — кривая дистанция-амплитуда-коррекция
Количество стробов 2 строба со световыми и звуковыми индикаторами срабатывания АСД
Режимы измерения ручной и автоматический
Режимы работы «ДЕФЕКТОСКОП», «СТОП» и «НАСТРОЙКА»
Внутренняя память 2 000 изображений экрана (А-Сканы с параметрами контроля), запись коротких комментариев к изображениям при включенной Bluetooth-гарнитуре (до 20 сек)
Библиотека конфигураций 4 базовые конфигурации для ПЭП,
создание до 100 пользовательских конфигураций
Системные настройки установка даты и времени, звукового оповещения, таймера автоотключения, просмотр свободного объёма памяти и её полная очистка
Источник питания аккумулятор
Номинальное напряжение питания 11,1 В
Время непрерывной работы от аккумулятора не менее 9 часов
Время зарядки аккумулятора до 3 часов, в зависимости от степени разряда
Средняя наработка на отказ 18 000 часов
Средний срок эксплуатации не менее 5 лет
Условия эксплуатации:
– диапазон рабочих температур от -30 до +55 °С
– относительная влажность воздуха  до 95 % при макс. температуре +35 °С
Тип дисплея цветной TFT с регулировкой яркости
Разрешение дисплея 640×480 пикселей
Частота кадров дисплея 25 Гц, 50 Гц, 250 Гц, 500 Гц, 1000 Гц, настраиваемая
Язык интерфейса русский, английский
Степень защиты корпуса IP65
Габаритные размеры 260×157×43 мм
Масса 800 г с аккумулятором
