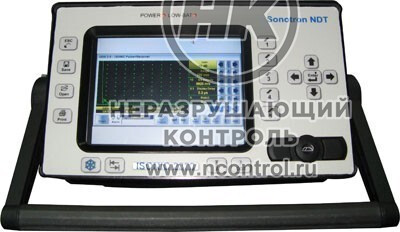

Ультразвуковой дефектоскоп ISONIC 2010

Ультразвуковой дефектоскоп ISONIC 2010 оснащён независимым каналом для использования обычных УЗ датчиков и проведения TOFD. Возможна запись как в раздельном, так и в совмещенном режимах работы генератора / приёмника.

Фазированные решётки

ISONIC 2010 поддерживает работу с фазированными решётками в режиме 32:32. В этом режиме прибор работает с независимо регулируемыми излучающей и приемной апертурами, в каждой из них может быть представлено до 32 активных элементов.

3,5  кг
Вес прибора

Группы элементов фазированной решетки образуют излучающую и приемную апертуру. Они могут быть полностью или частично согласованы или полностью разделены. Это обеспечивает большую гибкость в выборе угла падения, фокусного расстояния, типа излучаемой и принимаемой волны, включая прямое преломление и дифрагированный режим преобразованного сигнала.

Каждый канал оснащен собственным А/Ц преобразователем. Параллельный запуск, А/Ц преобразователь и цифровая синхронизация в реальном времени обеспечивает любую структуру и размер излучающей и приемной апертуры. Выполнение фокального закона за один цикл передачи / приёма УЗ импульса позволяет получить максимальную скорость прозвучивания.

Особенности

  • прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта;
  • 100% запись А-Скана в любой точке контролируемого объекта;
  • документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов$
  • измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности/

Комплектация

  • ультразвуковая фазированная решетка на 32 независимых элемента, частотой: 5,0 Мгц; 2,25; 7,5 Мгц;
  • электронный блок дефектоскопа ISONIC 2010 с источником питания;
  • зарядное устройство для аккумуляторной батареи;
  • аккумуляторная батарея;



  • cменная прямая призма: 20 мм или 40 мм;
  • защитный резиновый чехол;
  • сменная наклонная призма;
  • кейс для перевозки;
  • энкодер.

Технические характеристики дефектоскопа

Встроенный компьютер AMD LX 800 – 500 МГц
Размер единичного файла записи результатов 50 — 20 000 мм (2″ — 800″), автоматическая прокрутка
Дисплей Сенсорный 6.5″ высокой яркости, 640 x 480 пикселей
Управление Манипулятор “мышь”
Интерфейс 2 x USB, Ethernet
Операционная система Windows XP Embedded
Корпус Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53
Размеры 265x156x139 мм — с батарей
Вес 3 580 кг — с батарей


Технические характеристики фазированных решёток

Тип импульса Биполярный прямоугольный импульс
Время нарастания импульса <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
Амплитуда импульса Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
Длительность полуволны импульса 50 — 600 нс с шагом в 10 нс
Излучающая апертура 1 — 32
Фазирование (излучающая апертура): 0 — 100 мкс с разрешением в 5 нс
Частота повторения импульсов 10 — 5000 Гц с шагом в 1 Гц
Принимающая апертура 1 — 32
Усиление 0 — 100 дБ с шагом в 0.5 дБ
Низкий уровень шумов 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
Частотный диапазон широкополосный, 0.2 — 25 МГц
АЦ преобразование 100 МГц 16 бит
Наложение сигналов принимающей апертуры В режиме реального времени, без мультиплексирования
Фазирование (принимающая апертура) В режиме реального времени 0 — 100 мкс с разрешением 5 нс
Режимы отображения A-скана ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)
DAC /ВРЧ для фокусных законов

Теоретическая – через фактор дБ/мм (дБ/»)

Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей

Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек

Возможна для выпрямленного и невыпрямленного А-скана

Стробы для фокального закона 2 независимых стробирующих импульса/неограниченное расширение
Начало и длительность строба Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001″
Порог 5 — 95 % высоты A-Скана, регулировка с шагом 1 %
Число фокальных законов 8 192
Режимы сканирования и визуализации

Линейный B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)

Секторное сканирование (S-Скан) — учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC)

Тандем B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)

3D – вид сверху (C-Скан), с боку и с торца

Метод сбора данных 100% необработанные данные
Производитель
Sonotron NDT

Гарантия
12 месяцев
