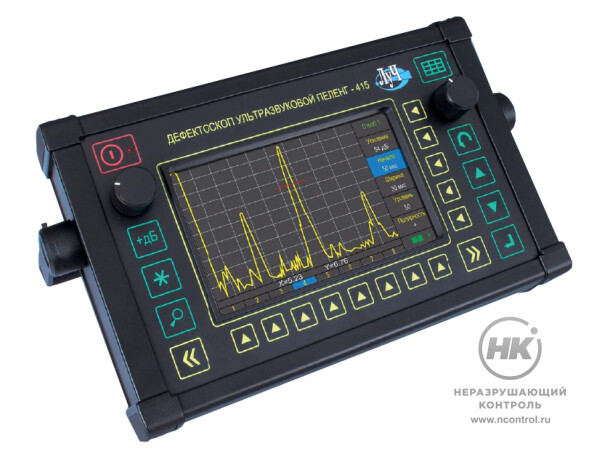

Ультразвуковой дефектоскоп «ПЕЛЕНГ-415»

Ультразвуковой дефектоскоп «ПЕЛЕНГ-415» предназначен для работы в составе многоканальных автоматизированных и механизированных установок. Работает
с механизированными многоканальными сканерами. Диапазон контроля по стали:
от 2 до 15 000 мм.

«ПЕЛЕНГ-415» позволяет строить АРД-диаграммы и измерять эквивалентную площадь дефекта. Измеряет глубину и координаты залегания дефектов. Оснащён тремя независимыми стробами АСД, автоматической регулировкой усиления, иммерсионным режимом работы.

9  часов
Время непрерывной
работы

Особенности

  • возможность синхронизации с внешними устройствами;
  • возможность обновления программного обеспечения;
  • встроенные часы и календарь;
  • возможность подключения внешних USB устройств: клавиатура, мышь, внешние накопители информации);
  • встроенный текстовый редактор.

Технические характеристики

количество независимых ультразвуковых каналов 8
диапазон контроля (по стали) от 2 до 15000 мм
дискретные рабочие частоты 0.4; 1.25; 1.8; 2.5; 5.0; 10.0; 15.0 МГц
диапазон рабочих частот приёмного такта от 0,2 до 20 мГц
диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
частота повторения зондирующих импульсов 30, 60, 120, 250, 500, 1000, 2000 Гц
диапазон регулировки усиления от 0 до 120 дБ с дискретностью 0,1; 0,2; 0,5; 1,0 дБ
отсечка линейная, компенсированная, от 0 до 100 % высоты экрана
развертка тип А, В, С
диапазон задержки развертки от -30 до 15000 мм
погрешность измерения глубины залегания дефектов ± (0,05 + 0,01 H) мм
дискретность измерения расстояний 0,01 мм
диапазон регулировки ВРЧ от 0 до 100 дБ
память:
– настроек
– изображений развёртки типа А
– изображений развёртки типа B
– изображений развёртки типа C

3000
3000
1000
200
интерфейс связи с персональным компьютером USB
размер рабочей части экрана 152 x 91 мм
электрическое питание:
– аккумуляторное
– сеть переменного тока

11 В
220 В, 50 Гц
время непрерывной работы не менее 9 час
диапазон рабочих температур от -10 до + 50 0С
степень защиты корпуса IP 64
габаритные размеры (без ручки для переноса) 290x190x100 мм
масса электронного блока не более 4,2 кг
