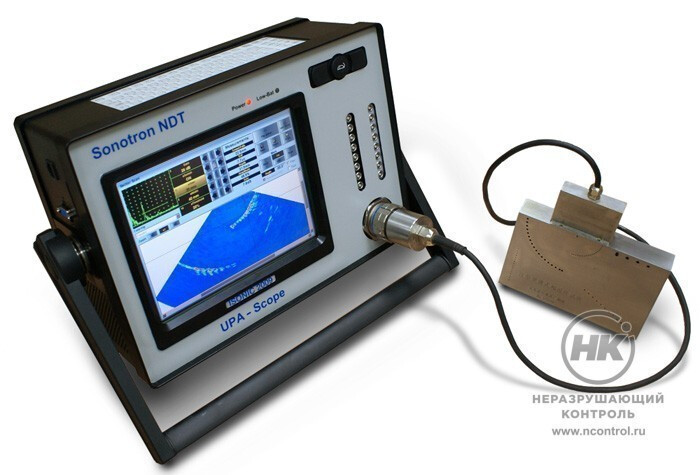

Ультразвуковой дефектоскоп ISONIC 2009

Купить
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп ISONIC 2009 работает с обычными ПЭП и с многоэлементными фазированными решетками. Фазированные решётки могут быть типовыми — 8, 16, 32 или 64, так и специальными — любое количество элементов до 64.

Фазированные решётки

Для работы с ФР используется 64 независимых канала излучения-приема сигналов. Каждый из них оснащён собственным АЦП. Излучающая и приемная апертура могут базироваться на одной и той же группе элементов ФР, а также на различных и на частично пересекающихся группах элементов. Можно использовать одни и те же элементы апертуры для генерации и приёма сигналов различных типов волн.

27
Число автоматических
режимов измерений

Формирование излучающей и приемной апертуры и обработка всех А-сканов приемной апертуры осуществляется без мультиплексирования за один цикл. Это обеспечивает максимально возможную скорость электронного сканирования.

Можно осуществлять прозвучивание сечений объектов контроля обычными для такого класса приборов способами качающегося луча и бегающего луча. Помимо секторного и линейного сканирования реализуется автоматическое прозвучивание вертикальных сечений объекта по тандемной схеме, формируя уникальное тандем-В-скан изображение поперечного сечения объекта. Этот режим эффективен при выявлении плоскостных дефектов.

Электромеханический энкодер

ISONIC 2009 оснащен терминалом для подключения электромеханического энкодера. Это позволяет формировать различного рода С-скан, Р-скан, СВ-скан изображения. При этом сканирование в одном из направлений осуществляется путем механического перемещения преобразователя, а в перпендикулярном — путём электронного перемещения ультразвукового луча.

Работа с обычными ПЭП

Для работы с обычными преобразователями прибор дополнительно оснащен восемью независимыми каналами излучения-приема. Прибор работает в одноканальном и многоканальном режимах: от 2 до 8 каналов. Для выполнения механизированного контроля возможно одновременное подключение обычных и ФР-преобразователей.

Дистанционное управление

Дефектоскопы серии ISONIC оснащены дистанционным управлением с удалённого компьютера через локальную сеть или Интернет. Это позволяет эксплуатировать приборы внутри Remote Operated Vehicle — автономных дистанционно управляемых роботов, используемых для контроля под водой и в местах с повышенной радиацией.

Документы в PDF

Особенности

  • режимы прозвучивания с одновременным приемом отраженных и дифрагированных сигналов одним и тем же ПЭП с целью идентификации дефектов и разделения их на объемные и плоскостные;
  • автоматическая компенсация зависимости прозрачности границы «ПЭП-ОК» от угла ввода луча и неэквивалентности элементов динамической апертуры ФР-преобразователя;
  • формирование S-скан, В-скан, тандем-В-скан изображений с учетом геометрии ОК и отражений от его границ, что значительно упрощает интерпретацию;
  • выполнение оценки индикаций, обнаруженных на S-скан, В-скан, тандем-В-скан изображениях как во время контроля, так и ретроактивная для сохраненных файлов, с восстановлением А-сканов и применением стандартного арсенала измерений импульсов;
  • обработка «живого» кадра: zoom, вертикальная и горизонтальная прокрутка, манипуляции с цветовой шкалой.

Технические характеристики

Модуль Фазированных Решеток
Тип импульса Биполярный прямоугольный импульс
Время нарастания импульса <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
Амплитуда импульса Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
Длительность полуволны импульса 50 — 600 нс с шагом в 10 нс
Излучающая апертура 1 — 64
Фазирование (излучающая апертура) 0 — 100 мкс с разрешением в 5 нс
Частота повторения импульсов 10 — 5 000 Гц с шагом в 1 Гц
Принимающая апертура 1 — 64
Усиление 0 — 100 дБ с шагом в 0.5 дБ
Низкий уровень шумов 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
Частотный диапазон широкополосный, 0.2 — 25 МГц
АЦ преобразование 100 МГц 16 бит
Наложение сигналов принимающей апертуры В режиме реального времени, без мультиплексирования
Фазирование (принимающая апертура) В режиме реального времени 0 — 100 мкс с разрешением 5 нс
Режимы отображения A-скана ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)
DAC /РЧ для фокусных законов

Теоретическая – через фактор дБ/мм (дБ/»)

Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей

Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек

Возможна для выпрямленного и невыпрямленного А-скана

Стробы для фокального закона 2 независимых стробирующих импульса/неограниченное расширение
Начало и длительность строба Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001»
Порог 5 — 95 % высоты A-Скана, регулировка с шагом 1 %
Число фокальных законов 8 192
Режимы сканирования и визуализации

Линейный B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)

Секторное сканирование (S-Скан) — учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC)

Тандем B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)

3D – вид сверху (C-Скан), с боку и с торца

Метод сбора данных 100% необработанные данные
Канал генератора/приемника для стандартных или TOFD датчиков
Число каналов 1 или 8 или 16
Работа генератора/приемника (8 или 16 каналов)

Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно

Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно

Тип импульса Биполярный прямоугольный импульс
Время нарастания импульса <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
Амплитуда импульса Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
Длительность полуволны импульса 50 — 600 нс с шагом в 10 нс
Режимы Раздельный / Совмещенный
Частота повторения импульсов 10 — 5 000 Гц с шагом в 1 Гц
Усиление 0 — 100 дБ с шагом в 0.5 дБ
Низкий уровень шумов 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
Частотный диапазон широкополосный, 0.2 — 25 МГц
АЦ преобразование 100 МГц 16 бит
Цифровой фильтр 32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов
Режимы отображения A-скана

ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна),

Спектр сигнала (быстрое преобразование Фурье)

DAC / ВРЧ

Теоретическая – через фактор дБ/мм (дБ/»)

Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей

Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек

Возможна для выпрямленного и невыпрямленного А-скана

АРД диаграммы Стандартная база данных для 18 преобразователей/неограниченное расширение
Стробы 2 независимых стробирующих импульса/неограниченное расширение
Начало и длительность строба Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001»
Порог 5 — 95 % высоты A-Скана, регулировка с шагом 1 %
Режимы измерений 27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов
Показания дисплея: Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков
Заморозка (A-скан и спектр сигнала) Полная «заморозка» — A-сканы и спектр сигнала / Заморозка пика сигнала — A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6 дБ
Режимы сканирования и визуализации

Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD

Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD)

Метод сбора данных 100% необработанные данные
Общие данные
Встроенный компьютер AMD LX 800 – 500 МГц
ОЗУ 512 Мб
Внутренняя флеш память — накопитель 4 Гб
Дисплей Сенсорный 8.5» высокой яркости, 800 x 600 пикселей
Управление Герметичная клавиатура и манипулятор “мышь”
Интерфейс 2 x USB, Ethernet
Операционная система Windows™XP Embedded
Интерфейс кодировщика Инкрементный ТТЛ кодировщик
Размер единичного файла записирезультатов 50 — 20 000 мм (2» — 800»), автоматическая прокрутка
Корпус Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53
Размеры

314x224x124 мм (12.36»x8.82»x4.88») – без батарей

314x224x152 мм (12.36»x8.82»x5.98») — с батарей

Вес

4,550 кг (10.01 фунта) — без батарей

5,480 кг (12.06 фунта) — с батарей
