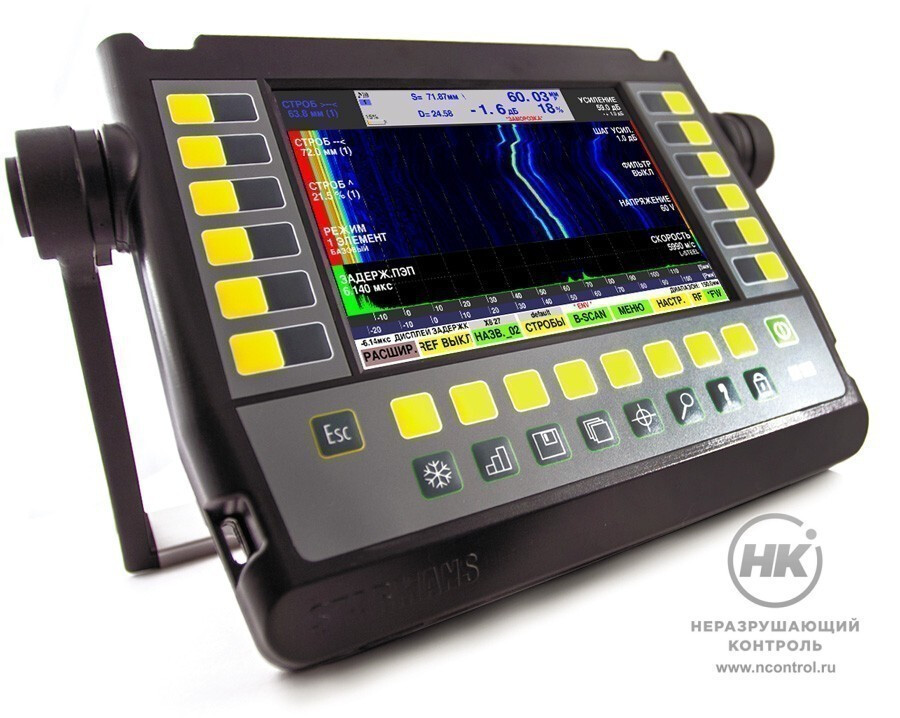

Ультразвуковой дефектоскоп DIO 1000 SFE

Ультразвуковой низкочастотный дефектоскоп Starmans DIO 1000 SFE предназначен для поиска дефектов в изделиях из композитных и пористых материалов. Рабочая частота:
от 0,5 МГц до 30 МГц. Работает с отечественными и импортными преобразователями.

Дефектоскоп сочетает традиционные способы УЗК и технологии контроля с использованием дифракционно-временного и электромагнитно-акустического методов. Подходит для контроля материалов с высоким затуханием ультразвука: бетон, камень, чугун, углепластик и пластмасса.

Функция ВРЧ

ВРЧ помогает выравнивать амплитуду сигнала с учётом расстояния до дефекта.

Коррекция амплитуды ВРЧ

DAC-кривая соединяет максимумы эхо-сигналов, до 20 точек, от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале.

10  часов
Время работы
батареи

Цифровая АРД-диаграмма

Метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности, с учётом её характерного размера.



Калибровка преобразователей

Автоматическую калибровку любого преобразователя можно провести на любом образце. А при контроле продольных швов на криволинейной поверхности пригодится функция калибровки наклонных преобразователей.

Соответствие стандартам

Starmans DIO 1000 LF внесён в Госреестр средств измерения РФ.

Особенности

  • возможность подключения
    и контроля с применением дифракционно-временного метода;
  • возможность контроля с использованием электромагнитно-акустических ПЭП;
  • одновременное отображение на дисплее А-скана и W-развертки;
  • встроенный калькулятор облегчающий анализ сварных швов;
  • возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
  • поддерживает четыре строба с набором соответствующих функций для каждого;
  • встроенная функция автоматической калибровки;
  • работа в режиме толщиномера.

Комплектация

  • ультразвуковой дефектоскоп;
  • Li-Ion аккумулятор;
  • адаптер питания;
  • кабель LEMO01-LEMO00;
  • кабель USB;
  • USB FlashDisk 2GB - ПО;



  • ударопрочный кейс;
  • защитный чехол;
  • наплечный ремень;
  • ременные крепления для кейса;
  • свидетельство о поверке;
  • руководство по эксплуатации.

Технические характеристики

Экран: цветной TFT, 1024 × 768
Частота обновления экрана: минимум 60 Гц
Размеры экрана: 99x130 мм
Частота стробирования: 200 МГц, 12-бит
Диапазон температур эксплуатации: -20 °C - 60 °C
Температура складирования: -40 °C - 70 °C
Питание от сети: сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц
Аккумулятор: встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач
Рабочее время батареи: не менее 10 часов, в зависимости от регулировки яркости дисплея.
Клавиатура: мультифункциональная
Поддержка языков: Русский, English, Japan, Czech, Turkish, Chinese, German. Выбор по меню, возможность дополнения языков пользователем
Память: 16 ГБ
Размеры: 224х188x34 мм
Масса: 0.74кг + 0.54 кг батарея
Требования к ПК: ПК, работающийпод Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7
Гарантийный срок гарантия на 2 года. Батарея не входит в гарантию.
Разъёмы для подключения преобразователей Lemo 01
Коммуникационные порты USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)
Вход B-scan сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В
Диапазон устанавливаемых скоростей ультразвука От 100 до 15240 м/с в стали
Рабочие частоты 0.5 МГц - 30 МГц при - 3 дБ
Задержка от -10 до 4800 мс
Диапазон регулировки усиления (чувствительности) ультразвукового канала 111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ
Дискретность измерения толщины 0.01 мм по стали
Диапазон измерения толщины от 1 мм до 29 000 мм по стали
Демпфирование от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом
Фильтры широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (кривая амплитуда-расстояние (АРК) построение по 20 точкам, регулируемая по высоте
Глубина (амплитуда) ВРЧ (динамический диапазон) 111 дБ (71 дБ непрерывно)
