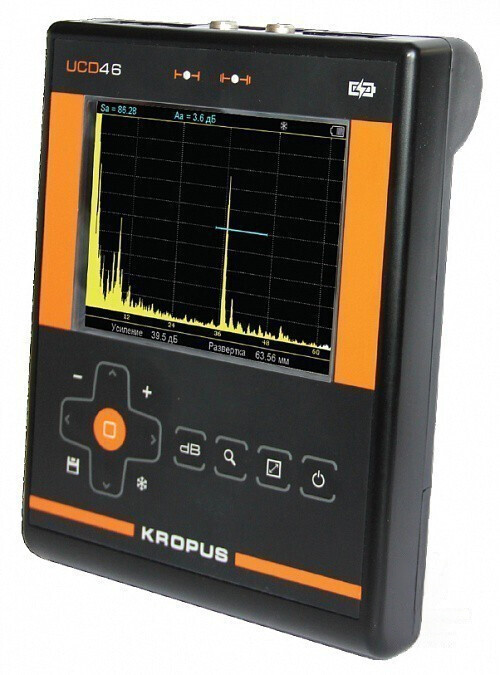

Ультразвуковой дефектоскоп УСД-46

Ультразвуковой дефектоскоп УСД-46 предназначен для поиска дефектов в изделиях из металла. Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ. Точность индикации толщины: 0.01.

УСД-46 основан на схемотехнике предыдущего модельного ряда УД2В-П. В приборе поддерживаются популярные функции предшественника: одновременное измерение амплитуды и координат положения максимума сигнала; одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя; режим записи огибающей максимума сигнала в зоне контроля; поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида возможность подключения одного из 7 встроенных контуров согласования.


900
  грамм

Вес прибора

Алгоритм записи огибающей максимума

В УСД-46 реализован алгоритм записи огибающей максимума сигнала. Он позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе — по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также определить координаты отражателя при максимальной амплитуде отраженного сигнала.

12 часов
Время непрерывной
работы

Режим «заморозки»

В дефектоскопе реализован принцип обработки сигнала, который позволяет работать с «замороженным» изображением сигнала. Это упрощает работу оператора.

УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору найти требуемый сигнал, зафиксировать его кнопкой «заморозки», освободить руки, и после этого производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в А-зоне, менять положение зон контроля, работать с отсечкой, сохранять результат.



100
 ячеек

Память настроек с
А-сигналом

Запись результатов

Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума, цифрового значения результата измерения, параметров работы прибора: даты, времени и имени результата, вводимого с клавиатуры прибора.

Результаты могут просматриваться и переименовываться в дефектоскопе и с помощью программного обеспечения на компьютере. Программное обеспечение позволяет автоматизировать обработку результатов ультразвукового контроля и разделять их по разным базам протоколов.

Также программа оснащена функцией конструктора протоколов УЗ дефектоскопии. Она позволяет самостоятельно создавать печатные формы протоколов любого вида, в зависимости от требований конкретного пользователя.

Соответствие стандартам

Дефектоскоп аттестован в Госстандарте России и зарегистрирован в Государственном реестре средств измерений.

Особенности

  • автоматическая калибровка по стандартным образцам СО-3, V-2 и аналогичным;
  • встроенный USB интерфейс;
  • измерение толщины по одному сигналу или между двумя сигналами;
  • база данных преобразователей позволяет вызывать все необходимые настройки одной кнопкой;
  • полноэкранный режим работы.

Технические характеристики

Развертка

мин.: 0–22 мм по стали сталь; 0–7,5 мкс

макс.: 0–2 975 мм по стали; 0–1 000 мкс

Диапазон скоростей 1 000 - 9 999 м/с
Задержка от -0,5 мкс до 994.5 мкс
Задержка в призме 0 - 100 мкс с точностью 0,01 мкс
Демпфирование 50 ом / 1 000 ом
Входной импеданс 50 ом / 600 Ом
Зондирующий импульс радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель широкополосный 0.5-20 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы АСД

дефект в первой зоне,

дефект во второй зоне,

дефект в первой и во второй зонах,

дефект в одной из зон,

по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние

Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды

в процентах от высоты экрана,

в дБ относительно уровня порога в зоне,

в дБ относительно опорного сигнала (AWS 1.1)

в дБ относительно кривой амплитуда-расстояние,

одновременно с индикацией координат отражателя, измеренных по пику сигнала

Дисплей цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
А-сигнал

80 × 70 мм

220 × 200 точек в режиме настройки

115 × 85 мм

320 × 240 точек в полноэкранном режиме

Память

100 настроек с А-сигналом и названием

100 настроек типовых преобразователей

1 000 (50 файлов по 25) протоколов контроля

Интерфейс USB
Разъемы преобразователей Lemo 00
Аккумуляторы встроенный Li-Pol, 11В, 5А/ч
Время работы до 12 часов
Питание внешний блок питания 220 В AC
Диапазон рабочих температур от -25°C до +55°C
Размер 205 × 160 × 43 мм
Вес 0,87 кг
