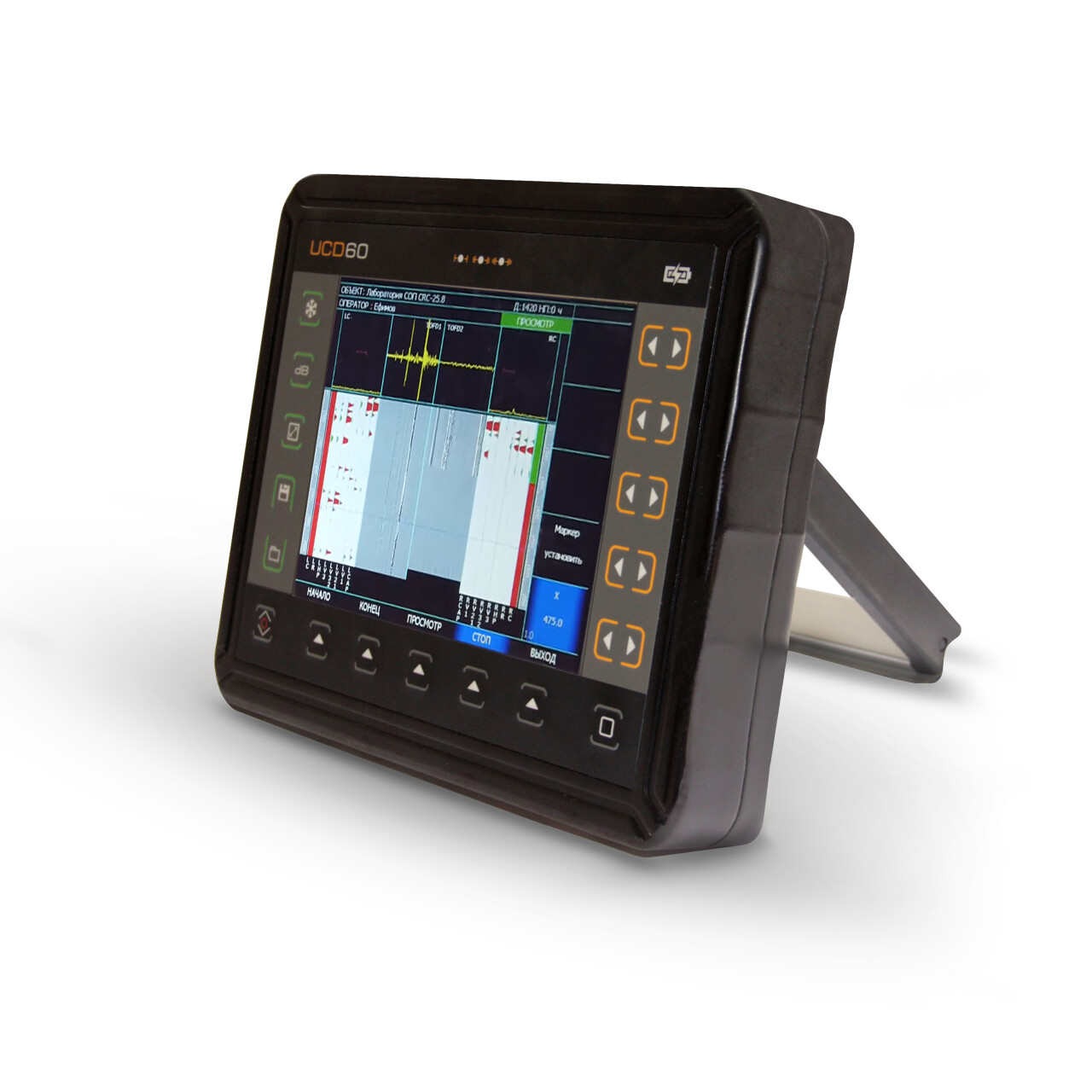

Ультразвуковой дефектоскоп УСД-60-8к

Купить
В избранноеВ избранное
СравнитьСравнить

Восьмиканальный ультразвуковой дефектоскоп УСД-60-8K WeldSpector предназначен для контроля сварных швов. Скорость контроля — до 4 м /мин.

Сканеры позволяют строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колёса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволяет провести контроль за один проход. Этому поможет полноэкранный просмотр и настройка параметров каждого ультразвукового канала.

6    8  часов
Время работы
аккумулятора

Функции

УСД-60-8K оснащён функцией калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва.

Дефектоскоп позволяет одновременно отображать сигналы во всех каналах ультразвукового контроля в реальном времени.

Соответствие стандартам

Дефектоскоп зарегистрирован в Государственном реестре средств измерений под №34808-10. Одобрен Ростехнадзором и рекомендован для использования на объектах ОАО «Газпром».

Документы в PDF

Особенности

  • автоматическая настройка на заданную толщину сварного шва;
  • независимое ВРЧ в каждом канале контроля.

Технические характеристики

Развертка, мкс мин.: 0 - 2,67макс.: 0 - 1000с шагом 0,01 / 0,1/ 1/ 10/ 100
Задержка, мкс от -4 до 1000с шагом 0,01 / 0,1/ 1/ 10/ 100
Максимальная длина контролируемого материала, мм до 6000 (эхо-режим)
Диапазон скоростей, м/с 1000 - 9999
Задержка в призме, мкс 0 - 100с шагом 0,01 / 0,1/ 1 и 10
Демпфирование, Ом 25 ом / 50 ом/ 1000 Ом
Входной импеданс, Ом 50 / 600
Зондирующий импульс радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ, Гц регулируемая от 20 до 2000с шагом 1/ 5/ 10 или 100
Усилитель, МГц широкополосный 0.4-20 (-6 дБ)
Диапазон регулировки усиления, дБ 100, с шагом 0.5, 1, 2 или 6
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс Ethernet
Разъемы преобразователей 2 СР50 (BNC)
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание блок питания от сети 220 В, 50Гц AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур, С от -30º до +55°
Размер (В x Ш x Д), мм 210 x 340 x 75
Масса, кг 4 с аккумуляторами
