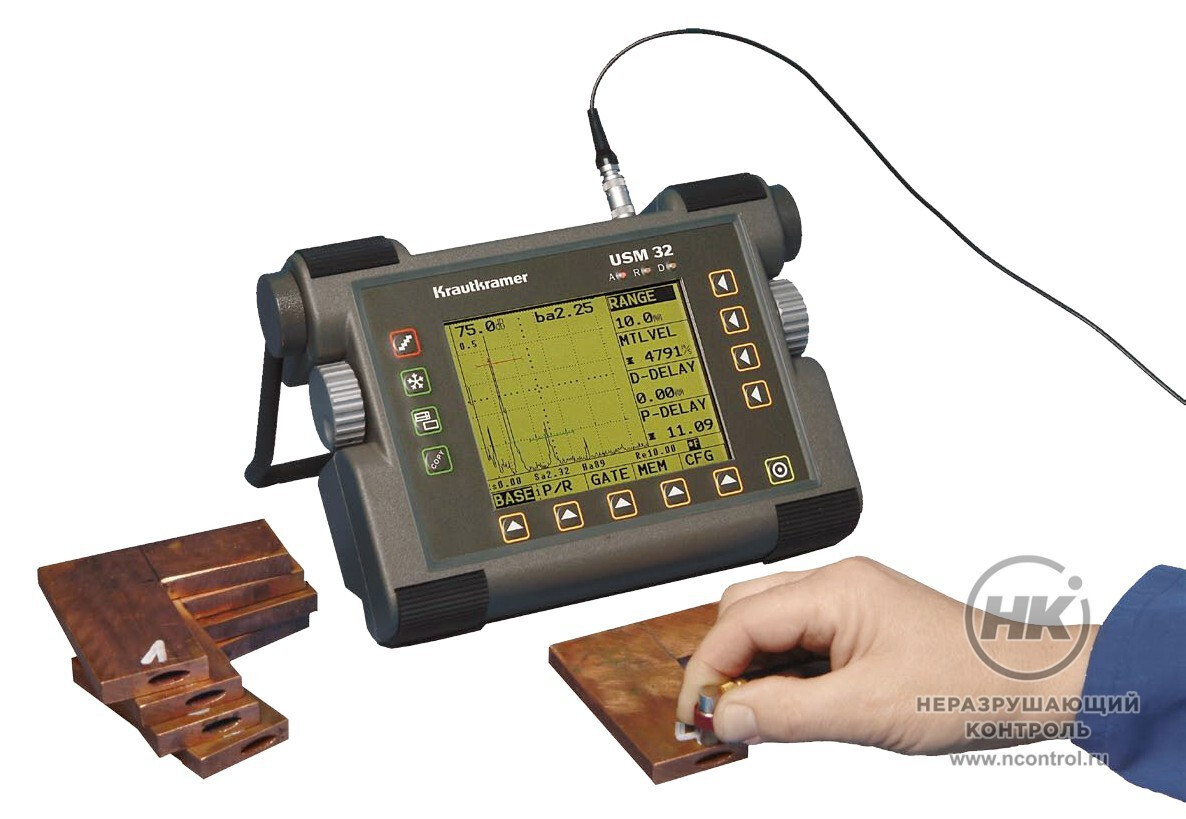

Ультразвуковой дефектоскоп Krautkramer USM 32XB/32XL

Ультразвуковые дефектоскопы Krautkramer USM 32X предназначены для поиска дефектов в изделиях из металлов и неметаллов. Диапазон калибровки по глубине для модели USM 32XB составляет от 0,5 до 1 420 мм по стали; для модели USM 32XL — от 0,5 до 9 999 мм по стали. Сняты с производства. Замена — Krautkramer USM 36.

Дефектоскопы представлены в двух исполнениях:

1. Krautkramer USM 32XB – стандартный дефектоскоп для большинства случаев применения;
2. Krautkramer USM 32XL – дефектоскоп для контроля больших изделий либо материалов с большой степенью затухания звука.

14   часов
Время непрерывной
работы

Питание

Литий-ионный аккумулятор обеспечивает до 14 часов непрерывной работы, предусмотрена зарядка аккумулятора в течение 7 часов без съема с корпуса дефектоскопа. Если необходимо, аккумулятор можно быстро заменить либо использовать 6 батарей типоразмера С.

Дисплей

Цветной дисплей. Во время работы оператор все время смотрит на дисплей, что обосновало наш выбор в пользу высококонтрастного чувствительного цветного ЖК-дисплея. Размер дисплея (115 мм х 86 мм), разрешение А-развертки 320 х 220 пикс., широкий выбор цветовых палитр, — все это обеспечивает максимальный комфорт при работе в условиях любого освещения.

2 независимых цветных строба

Независимые стробы различного цвета устанавливаются в любой точке активного диапазона экрана, с отсечкой от 10% до 90% по высоте экрана. Независимая настройка логики АСД, от совпадения до антисовпадения. На экране можно просматривать любые значения: амплитуду эхо-сигнала, расстояние по лучу либо разность расстояний для каждого строба. Значения отображаются большими символами в правом верхнем углу А-развертки и видны даже с большого расстояния.

Особенности

  • вращающиеся ручки обеспечивают быструю и точную регулировку рабочих параметров дефектоскопа. Во избежание случайного сброса параметров предусмотрена блокировка ручек;
  • регулируемая опора дефектоскопа стоит на любой поверхности, даже на круглых изделиях;
  • 20 языков на выбор.

Технические характеристики

Диапазон калибровки по глубине USM 32XB: 0,5 – 1 420 мм (по стали);
USM 32XL: 0,5 – 9 999 мм (по стали)
Скорость звука, м/с 1000 – 15000
Смещение изображения, мкс от -10 до -1024 (по стали)
Задержка преобразователя 0 - 199
Диапазон частот, МГц 0,5 – 18
ЧСИ, Гц Автоматическая настройка до 1000
Режимы работы Одночастотный, двухчастотный, теневой
Демпфирование, Ом 50, 500
Усиление, дБ 0 – 110
Детектирование Двухполупериодное
Отсечка 0 – 80%
Стробы 2 независимых строба
Измерение расстояния По фронту
Фиксируемые значения Расстояние по лучу, амплитуда в стробе А
Большие значения на А-развертке Расстояние по лучу, амплитуда в стробе А или В, разность расстояний по лучу
Разрешение измерений 0,01
АСД Светодиод
Блоки данных 100
Клавиша копирования Передача А-развертки, протокола, измеренных значений, перечня функций
Диалоговые языки 20
Интерфейс RS 232, двунаправленный
Драйверы принтеров EPSON, Seiko DPU, HP Desk Jet, HP Laser Jet
Батареи Литий-ионный аккумулятор или 6 батарей типоразмера С (AlMn, NiCd, NiMg)
Время работы от батарей, ч 14 с литий-ионным аккумулятором, 3 с никель-кадмиевыми батареями
Зарядное устройство 100 – 240B, 50-60 Гц
Дисплей TFT ЖК-дисплей с подсветкой
Размер экрана, мм 116 х 87
Разрешение экрана, пикс. 320 х 240
Размер А-развертки (Ш х В), мм 116 х 80
Габариты (ШхВхГ), мм 255 х 177 х 100
Масса, кг 2,2
Рабочая температура, С 0 – 600
Класс защиты IP 66
Сертификат EN 12668 - 1
Цена: снят с производства
