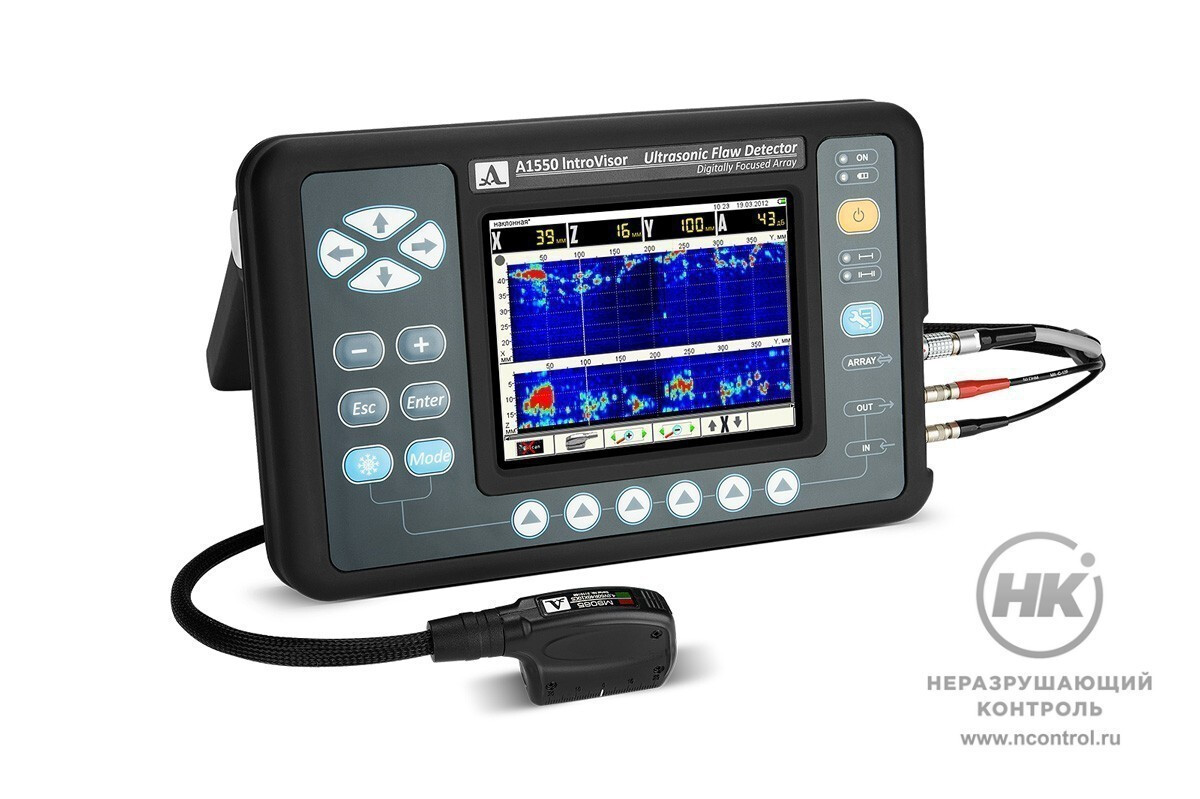

Ультразвуковой томограф А1550 IntroVisor

Ультразвуковой томограф А1550 IntroVisor [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Дефектоскоп-томограф А1550 IntroVisor предназначен для контроля металлов, пластмасс и композитов. В приборе реализована цифровая фокусировка антенной решетки и томографическая обработка полученных данных.

Дефектоскоп визуализирует внутреннюю структуру объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду. Скорость сканирования вдоль сварного соединения может достигать 50 мм/с.

Двумерная система пространственной регулировки чувствительности позволяет вести поиск и оценку малых дефектов по нормативным документам.

А1550 IntroVisor может работать в режиме сканирования вдоль линии сварного шва, с последующей записью полученных результатов в память прибора.

Антенные решётки

Антенные решётки соизмеримы по габаритным размерам с традиционными преобразователями. Это позволяет проводить контроль с минимальной зачисткой околошовной зоны.

АР могут перемещаться вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния. Это сокращает время на подготовку околошовной поверхности сварных соединений и повышает производительность контроля.

Конструкция антенных решеток А1550 допускает замену акустического модуля по мере истирания его рабочей поверхности.

Есть возможность притирки сменного акустического модуля под различные диаметры труб.

Для томографа А1550 Intro Visor разработано несколько типов антенных решёток:

АР продольных волн для контроля тела металлических и пластиковых конструкций;
АР поперечных волн для контроля сварных швов;
АР многомодовая для исследовательских целей, отработки новых методик контроля, изучения свойств материалов.

IP67
Степень защиты
корпуса

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Сертификат СИ Казахстана

Особенности

коммутаторы размещены в корпусе антенной решетки;
измерение уровня сигналов и определение координат отражателей в каждой точке томограммы;
полностью настраиваемые два двумерных строба для автоматического определения
координат дефектов;

в томографе реализованы пять режимов визуализации образов несплошностей;
установка масштаба и положения области визуализации относительно антенной решетки;
оперативное управление контрастностью томограммы;
выбор цветояркостной шкалы.

Комплектация

электронный блок дефектоскопа со съёмным аккумулятором;
съемный аккумулятор LiPOl 8,0 Ач-11,1В;
цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS;
цифрофокусируемая антенная решетка M9170 4.0V70R26X10CS;
цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL;
кабель LEMO-LEMO одинарный 1,2 м;
кабель LEMO-LEMO одинарный 1,2 м;
преобразователь S3568 2.5A0D10CL;

преобразователь S5182 2.5A65D12CS;
преобразователь S5096 5.0A70D6CS;
сетевой адаптер с кабелем 220В-15В;
компакт-диск с документацией и ПО;
калибровочный образец V2/25;
кабель USB A-Micro B;
жёсткий кейс;
гель УЗ;
чехол.

Принадлежности

датчик пути.

Технические характеристики

Размер томограммы	256 × 256 точек
Шаг реконструкции томограммы	0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука	1 – 10 МГц
Диапазон перестройки скорости ультразвука	1 000 – 10 000 м/с
Диапазон перестройки усиления приемника	0 – 100 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	7 – 7 200 мм
D1771 4.0A0D12CL	2 – 7 200 мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	2 – 1 600 мм
S5096 5.0A70D6CS	2 – 1 300 мм
Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн:
М9060 4.0V0R40X10CL	7 – 300 мм
М9171 4.0V0R26X10CL	2 – 300 мм
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9070	2 – 300 мм
Тип дисплея (разрешение)	TFT (640 x 480)
Источник питания	литиевый аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора, не менее	7,5 ч
Габаритные размеры электронного блока	260 х 166 х 80 мм
Масса электронного блока	1,8 кг
Диапазон рабочих температур	от -10 до +55 ºC
