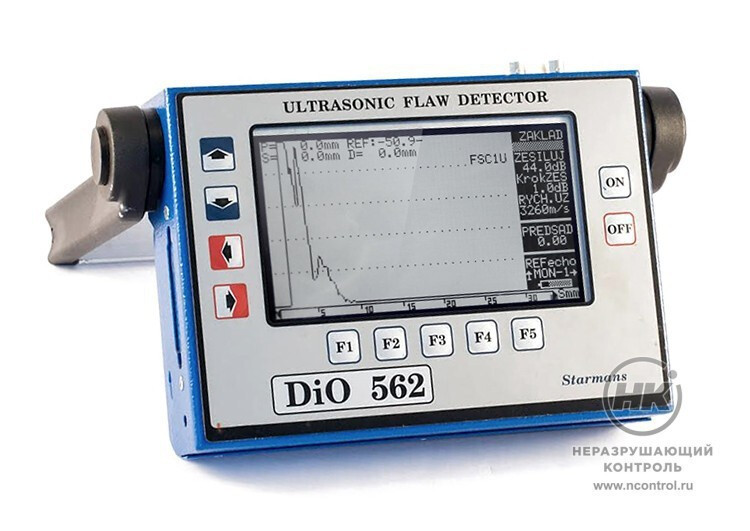

Ультразвуковой дефектоскоп DIO 562 предназначен для обнаружения и определения координат и параметров нарушений сплошности и неоднородностей в изделиях из металлов и пластиков, определения толщины изделий и структурных характеристик материалов. Cнят с производства. Замена — дефектоскоп DIO 1000 SFE.

Дефектоскоп DIO 562 программируется аналогично ПК, имеет возможность замены или наращивания программного обеспечения. Использование карт памяти PCMCIA позволяет увеличить объём памяти дефектоскопа в 50 раз. Дефектоскоп осуществляет ультразвуковой контроль с помощью любых преобразователей.

Прибор хорошо зарекомендовал себя в суровых условиях контроля. Может применяться для контроля продукции и оборудования в металлургической, химической, нефтегазовой промышленности, в машиностроении, судостроении, энергетике, на транспорте.

Прибор выпускается в одноканальном (DIO-562) и двухканальном (DIO-562 2K) исполнении.

8  часов
Время работы
от аккумулятора

Документы в PDF

Особенности

  • формирование изображений дефектов в плоскости (В-скан) и в объёме материала
    (С-скан) без синхронизации при постоянной скорости движения преобразователя, и с синхронизацией положения преобразователя;
  • контроль частотных характеристик преобразователей и спектральная обработка сигналов в реальном  времени;
  • эхоимпульсный и теневой режимы контроля в одноканальном или двухканальном варианте исполнения;
  • измерение расстояний до дефектов наклонными преобразователями;
  • эффективное использование любых типов преобразователей за счёт применения оптимальной фильтрации и согласующих устройств;
  • определение параметров сигналов в трёх регулируемых окнах (стробах) с возможностью независимого изменения усиления в пределах третьего строба на + 18 дБ;
  • измерение толщины материала по передним фронтам и пиковым значениям эхосигналов;
  • измерение амплитуд эхосигналов относительно AVG и DAC кривых.

Комплектация

  • ультразвуковой дефектоскоп DIO-562;
  • программное обеспечение для ПК;
  • чемоданчик для транспортировки;
  • кабель RS232 для ПК;
  • футляр для прибора;
  • карта памяти 1 МБ;
  • зарядное устройство: сетевой источник питания;
  • аккумуляторы 12V/4000 mAh;
  • кабель BNC – LEMO0;
  • кабель BNC – LEMO1;
  • кабель BNC – BNC;
  • инструкция.

Технические характеристики

Диапазон частот 0.5 – 20 МГц
Длительности развёрток 30, 600, 3100 мкс
Задержка развёртки 0 – 2900 мкс
Задержка нуля 0 – 100 мкс
Диапазон контролируемых толщин 0.3 – 8000 мм
Минимальная разрешающая способность по толщине 0,01 мм
Диапазон регулировки усиления 15 – 100 дБ с шагом 0.1 дБ
Отсечка шумов компенсированная 0 – 91%
Временная регулировка усиления 80 дБ
Диапазон установки скорости распространения УЗК 500 – 10000 м/с
Память А-типа 2000 диаграмм А типа, 100 диаграмм В и С типов, 100 конфигураций прибора с АVG и DAC кривыми
Представление спектра сигналов 128 линий в динамическом диапазоне 60 дБ в пределах экрана
Сопряжение с компьютером RS 232, RS 485
Тип и размеры дисплея быстродействующий, жидкокристаллический с подсветкой 120×65 мм, разрешающая способность 128×256 точек
Электропитание NiMH аккумуляторные батареи 12 v/4000 mAh от сети 220 вольт с одновременным зарядом аккумуляторов
Диапазон рабочих температур от 0 до +40 °С
Время работы от аккумулятора 8 часов
Габаритные размеры прибора 185×130×40 мм
Масса прибора 0.8 кг
Масса прибора с аккумуляторной батареей 1.2 кг
