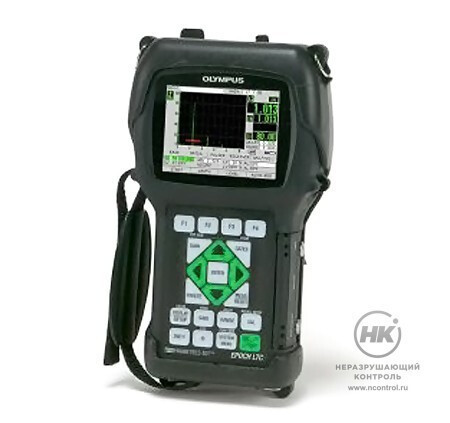

Ультразвуковой дефектоскоп EPOCH LTC предназначен для выявления внутренних дефектов в различных материалах: металлах, пластмассах и композитах. Отвечает требованиям стандарта EN12668-1, оснащён широким набором стандартных функций, имеет дополнительные программные опции для решения специальных задач.
Снят с производства. Замена — EPOCH 6LT.

Дефектоскоп используется для выявления и измерения скрытых трещин, пустот, расслоений и других дефектов в сварных соединениях, поковках, трубных заготовках, осях, валах, цистернах, резервуарах высокого давления, турбинах и узлах конструкций.

Прибор оснащён ярким, цветным трансфлективным VGA-дисплеем с разрешением 640×480 пикселей, обеспечивающим качественное отображение А-скана и читаемость информации в разных условиях освещённости, даже при ярком солнечном свете.

Упрощённая клавиатура

EPOCH LTC имеет простую удобную клавиатуру, позволяющую работать как правой, так и левой рукой. Наиболее часто используемые параметры теперь имеют на клавиатуре собственную кнопку для быстрого вызова. Настройки и программы прибора могут быть вызваны одним нажатием кнопки. Для выбора предустановленных значений параметров используются четыре функциональные клавиши.

Работа в неблагоприятных условиях

Дефектоскоп EPOCH LTC специально создан для работы в жёстких условиях окружающей среды. Герметизирован согласно IP67. Безопасная эксплуатация во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D. Устойчивость к ударам: IEC 60068. Устойчивость к вибрациям: IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов.

Устойчивость к падению: MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке. Падение с высоты 122 см на 5-сантиметровую фанерную поверхность, уложенную на бетонное основание. Падение на каждую панель прибора, на края и углы; всего 26 падений. IEC 60068-2-6, 50-150 Гц, 2 г, 20 циклов.

0,96  кг
Вес прибора

Прибор имеет широкий диапазон рабочих температур, герметичный аккумуляторный отсек, не требующий использования инструментов при замене батареи, герметичный отсек разъёмов питания и передачи данных (USB OTG, слот Mini SD и VGA/RS-232).

Динамические кривые DAC/ВРЧ

Расчёт амплитуды эхо-сигнала в процентах или в дБ от кривой DAC или опорного эхо-сигнала ВРЧ. Версии DAC включают ASME, ASME 3, JIS, а также пользовательские кривые. Основные функции: динамически настраиваемые кривые DAC, переключение между экранами DAC и ВРЧ и пользовательские сигнальные кривые DAC.

IP67
Степень защиты
корпуса

Документы в PDF

Особенности

  • режимы отображения координатной сетки: стандартный 1-10, путь ультразвука, отрезки пути УЗ для контроля наклонным преобразователем;
  • возможность хранения данных на съёмной карте памяти miniSD и на внутренней памяти прибора;
  • цифровой приёмник с большим динамическим диапазоном и цифровыми фильтрами;
  • автоматический контроль ЧЗИ от 10 до 500 Гц, ручной контроль ЧЗИ (опция);
  • автоматическая калибровка по толщине, по УЗ-пути и по глубине;
  • встроенные АРД-диаграммы;
  • четыре поля для отображения результатов измерений, настраиваемых по любому из стробов;
  • измерение амплитуды с дискретностью до 0,25% от полной высоты экрана;
  • генератор прямоугольных импульсов с технологией PerfectSquare;
  • порт USB OTG для подключения к ПК и вывода данных на печать;
  • настраиваемый генератор прямоугольных импульсов.

Комплектация

  • дефектоскоп EPOCH LTC;
  • литий-ионный аккумулятор;
  • адаптер переменного тока;
  • вспомогательный блок для батарей АА;
  • руководство по эксплуатации;
  • кейс для транспортировки;
  • ремень на запястье.

Принадлежности

  • внешнее зарядное устройство для аккумуляторов;
  • защитная плёнка для экрана;
  • резиновый защитный чехол;
  • нагрудный ремень;
  • подставка.

Технические характеристики

Цветной трансфлективный ЖК-экран частота обновления изображения 60 Гц, выбираемые пользователем цветовые схемы и уровень яркости, 2 режима комбинированного экрана и полноэкранный режим.
Размеры экрана (Ш×В) 75×56 мм, разрешение 640×480 пикселей, диагональ 3,7” (94 мм)
Измерение амплитуды 100% или 110% полной высоты экрана
Режимы отображения координатной сетки cтандартный (от 0 до 10), режим оценки пути ультразвука (5 равных секторов с линиями сетки)
Генератор прямоугольных импульсов фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии
Длительность импульса в базовой комплектации длительность не меняется;
с опцией EPLTC-SWP настраивается в диапазоне от 45 до 5 000 нс (0,1 МГц)
Частота повторения зондирующего импульса (ЧЗИ) автоматический контроль ЧЗИ от 10 до 500 Гц;
ручная настройка ЧЗИ (EPLTC-PRF)
Частота измерений от 10 до 500 Гц; всегда равна ЧЗИ
Напряжение генератора от 100 до 400 В с шагом 100 В
Демпфирование 50, 100, 200, 400 Ом
Усиление от 0 до 110 дБ;
дискретность определяется пользователем и настраивается посредством клавиш
Полоса пропускания от 0,2 до 26,5 МГц при -3 дБ
Цифровые фильтры стандартные: 0,2 – 10 МГц
широкополосные: 2,0 – 21,5 МГц
высокочастотные: 8,0 – 26,5 МГц
Детектирование полная волна, положительная и отрицательная полуволна, радиочастота
Линейность системы по горизонтали: 0,5% полной высоты экрана
Разрешение 0,25% полной высоты экрана, погрешность по амплитуде 1 дБ
Отсечка от 0 до 80% полной высоты экрана с визуальной сигнализацией
Режимы контроля импульс-эхо, раздельно-совмещённый, теневой
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон базовая модель: от 4 до 5 000 мм
Расширенный диапазон (опция) от 3,36 до 13 404 мм при 5900 м/x
Скорость звука от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -59 мм до макс. диапазона
Угол ввода луча от 10° до 85° с шагом 0,1°
Измеряемые величины толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта для строба 1 и строба 2
СТРОБ 2 (опция) все измерения и сигнализации, что и в стро­бе 1, и измерения в режиме эхо-эхо
Четыре поля для отображения результатов измерений возможность выбора до четырёх измерений по любому строб-импульсу на активном экране
Динамические кривые DAC/ВРЧ ASME, ASME III, JIS, пользовательская кривая DAC и до шести сигнальных кривых; динамическая настройка усиления, динамический диапазон 100 дБ, изменение коэффициента усиления 100 дБ/мкс, создание до 50 точек на кривой
Измерение амплитуды от 0 до 110% полной высоты экрана
Поправка значения Х по­правка на расстояние между точкой ввода луча и передней поверхностью преобразователя
Строб 1 измерение амплитуды эхо-сигнала и времени пролёта
Начало строба настраивается на всём отображаемом диапазоне
Ширина строба настраивается от начала строба до конца отображаемого диапазона
Высота строба настраивается на уровне от 2 до 95% полной высоты экрана
Сигнализации положительный и отрицательный пороговые уровни; по минимальной глубине
Масштабирование отображаемый диапазон в пределах ширины строба 1
Разъемы для преобразователей LEMO 00
Аккумулятор литий-ионный;
держатель для щелочных батарей АА
Время работы от аккумулятора литий-ионный аккумулятор: 8 часов
литиевые батареи АА: 6 часов
никель-металлгидридные батареи AA: 4 часа
щелочные батареи АА: 3 часа
Питание: от сети переменного тока 100 – 120 В, 200 – 240 В, 50 – 60 Гц
Диапазон рабочих температур литий-ионный аккумулятор: от -10 дo 50 °C
температура хранения батарей: от 0 до 50 °C
температура подзарядки: от 0 до 40 °C
Вводы/Выводы:
– USB порт USB OTG для подключения к ПК и сохранения данных на USB-накопителе
– выход VGA используется для подсоединения стандартного VGA-монитора или проектора
– Mini SD слот для карты памяти miniSD
Хранение данных до 50 000 ИД с А-сканами, результатами измерений и настройками
Вес 0,96 кг с литий-ионным аккумулятором
Габариты (В×Ш×Г) 223,3×128,9×55,1 мм
