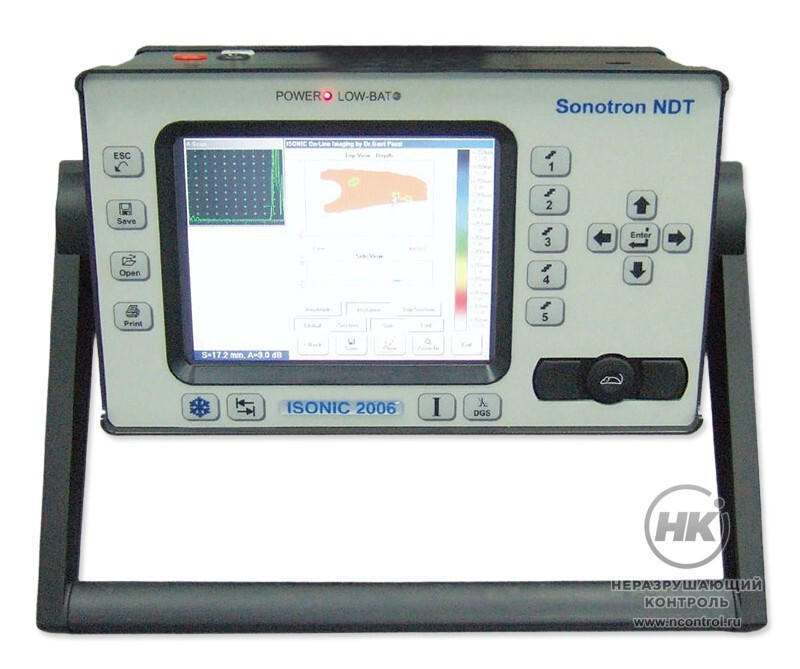

Ультразвуковой дефектоскоп ISONIC 2006

В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп ISONIC 2006 способен сохранять все результаты контроля в виде А-сканов с последующим восстановлением, осуществлять визуализацию обнаруженных отражателей и выполнять постпроцессорную обработку. Cнят с производства. Замена — DIO 1000 SFE.

Для выполнения XY-контроля дефектоскоп оборудован встроенным устройством определения положения ПЭП и контроля акустического контакта.

Во всех случаях линейного и XY-контроля сохраняются все эхо-сигналы (А-сканы) и их координаты. Это позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая изображение на экране дефектоскопа. Профили толщины, полученные при линейном контроле и карты коррозии, полученные при XY-контроле, полностью совместимы с основными программами расчетов прочности конструкций.

По сравнению с предыдущей моделью дефектоскоп ISONIC 2006 стал легче и меньше по размерам, имеет более мощные батареи и быстродействующий процессор, оптимизированный интерфейс.

6  часов
Время непрерывной
работы

Документы в PDF

Особенности

  • ёмкость единичного файла результатов достаточна для фиксации сигналов из объекта контроля длиной до 20 м;
  • работа с продольными, поперечными, поверхностными и нормальными волнами;
  • восстановление динамических А-сканов на постпроцессинге;
  • встроенный интерфейс для подключения сканера;
  • A-, B-, CB- сканы и TOFD;
  • расширенные возможности оценки сигналов на динамических и замороженных А-сканах;
  • большой сенсорный экран высокого разрешения с полной цветовой гаммой;
  • построение профиля коррозии и визуализация дефектов;
  • определение размеров дефектов;
  • USB, LAN, VGA выходы;
  • большой объём памяти.

Сохранение в памяти

  • различных последовательностей А-сканов в виде профилей толщины, В-сканов, СВ-, С- D-, P-сканов, TOFD карт и соответствующих им настроек дефектоскопа;
  • графических представлений спектров сигналов (FFT), соответствующих высокочастотных А-сканов и настроек дефектоскопа;
  • отдельных А-сканов и соответствующих им настроек дефектоскопа.

Виды контроля

  • СВ-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба;
  • дефектометрия эхо-методом с построением 3D-изображений (C-, B-, D-, P-сканы);
  • контроль сварных швов различной геометрии наклонным ПЭП;
  • картографирование коррозии;
  • TOFD-контроль.

Технические характеристики

Время нарастания импульса ≤ 5 нс (10 – 90%)
Амплитуда импульсов плавная регулировка в диапазоне 50 – 400 В (18 уровней подстройки) на нагрузке 50 Ом при 4 уровнях энергии возбуждения 50 – 400 В
Длительность импульса

для импульса ударного возбуждения 10 – 70 нсек на нагрузке 50 Ом в зависимости от мощности и демпфирования

для прямоугольного импульса 65 – 600 нсек с шагом 5 нсек по переднему и заднему фронтам импульса

Мощность излучения для импульса ударного возбуждения 4 фиксированных значения от 40 до 250 мкДж при амплитуде 400 В
Режимы совмещённый и раздельный
Демпфирование 17 фиксированных значений от 25 до 1000 Ом
Внутренние катушки индуктивности для согласования ПЭП 16 дискретных значений от 2 до 78 мкГн
Частота посылок 15 – 5000 Гц с шагом 1 Гц, как опция 0 – 5000 Гц
Синхронизация (вход/выход) импульсы: +5В, t ≥ 5 нсек, t ≥100 нсек, на нагрузке ≥ 50 Ом
Усиление 0 – 120 дБ с шагом 0,5 дБ
Частотный диапазон 0,35 – 35 МГц широкополосный и 34 узкополосных
Уровень собственных шумов, приведённых ко входу 93 мкВ при усилении 80 дБ в частотном диапазоне до 35 МГц
Скорость ультразвука 300 – 20000 м/сек с шагом 1 м/сек
Диапазон развёртки 0,5 – 3000 µсек с шагом 0,01 µсек
Задержка развёртки 0 – 3200 µсек с шагом 0,01 µсек
Диапазон углов преобразователей 0 – 90º с шагом 1º
Диапазон изменения задержки в преобразователе 0 – 70 µсек с шагом 0,01 µсек с возможностью расширения
Представление на экране

высокочастотный сигнал;

детектированный сигнал (двухполупериодное выпрямление, отрицательная и положительная полуволны), спектр сигнала (FFT)

Отсечка 0 – 99% высоты экрана с шагом 1%
DAC/TCG

теоретические DAC-кривые, построенные по коэффициенту
затухания в дБ/мм

экспериментальные DAC-кривые, построенные по эхо-сигналам от одинаковых отражателей, расположенных на разных глубинах

динамический диапазон 46 дБ, скорость изменения ≤ 20 дБ/мс, построение DAC/TCG по ≤ 40 точкам для детектированного и высокочастотного сигналов

DGS стандартная библиотека на 18 преобразователей, возможно неограниченное расширение
Стробы 2 независимых строба, возможно неограниченное расширение
Начало и длительность стробов регулируются во всём диапазоне развёртки и задержки экрана с шагом 0,1 мм
Порог строба 5 – 95 % высоты А-скана с шагом 1%
Режимы измерений 27 автоматических режимов с возможностью расширения, учёт двух скоростей УЗ при работе со слоистыми материалами, учёт кривизны поверхности/толщины объекта/количества переотражений луча при контроле наклонными ПЭП, режимы автокалибровки скорости УЗ и задержки в ПЭП для всех типов ПЭП
Заморозка (А-сканы и спектр сигналов)

полная заморозка;

заморозка пика сигнала;

в режиме заморозки возможны все виды измерений, в том числе перенос стробов и изменение усиления в пределах ±6 дБ для «живых» и «замороженных» сигналов

Интерфейс датчика перемещений

встроенный контроллер и интерфейс для однокоординатного механического энкодера;

встроенный контроллер и интерфейс для немеханического энкодера, совмещенного с устройством контроля акустического контакта

Размер записи 50 – 20000 мм, автоматический скроллинг
Метод записи все сигналы в необработанном виде
Зона контроля устанавливается с помощью задержек экрана и в призме, развёртки, скорости ультразвука и других параметров дефектоскопа
Постпроцессинговый анализ

восстановление последовательных А-сканов при разных уровнях усиления;

определение размеров дефектов, оконтуривание дефектов, определение типа дефектов;

статистический анализ карты толщин и амплитуд;

преобразование данных в формат ASCII, MS Excel, MS Word

Протоколы контроля прямое подключение дефектоскопа к принтеру для распечатки файлов настроек, А-сканов, спектра сигналов, профилей толщины, В-сканов поперечного сечения, СВ-скан объекта контроля в плане, TOFD-карт
Ёмкость памяти

файлы настроек с А-сканами и/или спектрами сигналов – не менее 100000;

файлы настроек с В-сканами поперечного сечения или СВ-скан объекта контроля, развёрнутых на плоскости или, TOFD-карт – не менее 10000

Встроенный ПК Pentium M 300 МГц
RAM 128 MB
Флэш-диск 4 ГВ
Выходы LAN, USB×2, PS 2, SVGA
Экран 6,5” с полной цветовой гаммой высокого разрешения (32 бит) SVGA 640×480 пикс, 133×98 мм жидкокристаллический, солнцезащищённый, максимальный размер А-сканов (размер рабочей поверхности экрана) 130×90 мм
Органы управления дефектоскопом

герметичные клавиатура и мышь на передней панели;

сенсорный экран

Возможность подсоединения внешних устройств PS 2 клавиатура и мышь, USB клавиатура и мышь, USB флэш-карта памяти, принтер через порты USB или LAN, другой ПК через порты USB или LAN, SVGA внешний монитор
Операционная система Windows 98SE; полностью совместима с внешним ПК, работающим в операционных системах Windows 98SE, Windows 2000, Windows ХР при подключении через локальную сеть или порты USB
Питание

сеть переменного тока 100 – 240 В, частотой 40 – 70 Гц

работа от аккумуляторных батарей 12 В, 8 А/час
до 6 часов непрерывной работы

Корпус прибора ударопрочный алюминиевый корпус (IP 53)
Размеры

265×156×121 мм  без аккумуляторов

265×156×159 мм  с аккумуляторами

Масса

3,150 кг  без аккумуляторов

4,280 кг  с аккумуляторами

Визуализация результатов контроля

Вид контроля наклонные ПЭП прямые ПЭП
Ширина объекта контроля за одну установку ПЭП и системы позиционирования от 5 до 300 мм
с шагом позиционирования 1 мм /возможность расширения
от 50 до 2000 мм
с шагом позиционирования 1 мм /возможность расширения
Толщина объекта контроля за одну установку ПЭП и системы позиционирования от 5 до 300 мм
с шагом позиционирования 1 мм /возможность расширения
от 0,5 до 300 мм
с шагом позиционирования 1 мм /возможность расширения
Разрешение изображения 0,5 мм×0,5 мм×½ шага сканирования 0,2 мм×0,5 мм×½ шага сканирования
Стандартная шкала цветов • псевдоцвета;
• градации серого;
• термошкала
• псевдоцвета;
• градации серого;
• термошкала
Цветовая шкала пользователя ≤ 232 варианта цвета ≤ 232 варианта цвета
Виды протоколов контроля • линейный
• ВРЧ;
• DAC;
• АРД;
• по ТЗ Заказчика
• линейный
• ВРЧ;
• DAC;
 по ТЗ Заказчика
