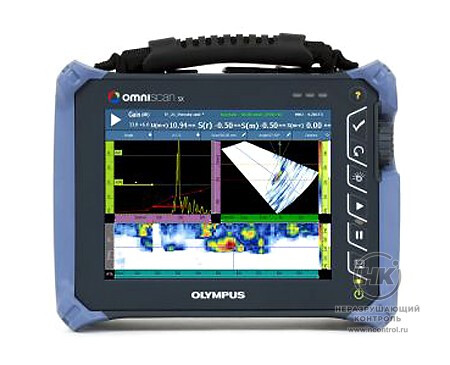

Ультразвуковой дефектоскоп OmniScan SX

Ультразвуковой дефектоскоп OmniScan SX с фазированной решёткой предназначен
для ручного и автоматического контроля сварных соединений. Выявляет коррозию и расслоения в композитных материалах. Предоставляет возможность проводить контроль продольными и поперечными волнами, поддерживает технологию TOFD.

Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2. OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC.

Обновлённое программное обеспечение

Новое программное обеспечение OmniScan включает усовершенствованные функции для контроля качества сварных швов и коррозионного мониторинга. Программный интерфейс OmniScan был значительно упрощен, а время отклика оптимизировано.

Калибровка

Мастер калибровки помогает пользователю выполнить пошаговую калибровку скорости, задержки в призме, чувствительности, кодировщика и значений ВРЧ, DAC, AWS. После этого автоматически производится калибровка TOFD PCS и выпрямление боковой волны.

Сбор данных

OmniScan SX обеспечивает быструю и удобную настройку параметров контроля при ручном, линейном или растровом сканировании. Процесс сбора данных отображается в реальном времени в заданном ракурсе и дает возможность сохранять данные на заменяемой в горячем режиме SD-карте или устройстве USB 2.0.

Анализ данных и создание отчётов

Ультразвуковые дефектоскопы OmniScan содержат расширенные функции для контроля в ручном и автоматическом режимах, предоставляя оператору возможность использовать OmniScan только для сканирования и параллельно выполнять анализ данных на компьютере.

Программы OmniPC и TomoView помогают дефектоскописту: создать объёмное объединение для отображения данных мультигруппы; объединить С-сканы для отображения различных данных на одной диаграмме; анализировать отношения сигнал/шум (ОСШ) с помощью программных средств оптимизации; использовать расширенный инструментарий для генерации данных в автономном режиме.

IP66
Степень защиты
корпуса

Особенности

  • предустановленные схемы для быстрого и удобного определения длины, глубины и высоты дефектов;
  • маркеры данных, опорные маркеры и маркеры измерения для оценки размеров дефектов;
  • прокручивающиеся экранные схемы для лёгкой интерпретации;
  • вид с торца с объединением групп;
  • усиление затухания в режиме анализа;
  • перемежение (чередование);
  • экспорт C-скана;
  • интерактивный анализ и автоматическое обновление области просмотра при изменении позиции строба в автономном режиме;
  • отслеживание луча изогнутой геометрии для продольных сварных швов;
  • оптимизированы главное меню и мастеры настройки;
  • интерактивное меню для облегченного доступа;
  • комбинированное сканирование;
  • расширенная база данных.

Технические характеристики

Модификация  SX PA SX UT
Генератор/приёмник
Апертура 16 элементов 16 элементов
Количество элементов 64 элемента 64 элемента
Генератор Каналы ФР Канал УЗ
Напряжение 40 В, 80 В и 115 В 95 В, 175 В и 340 В
Длительность импульса Настраивается от 30 до 500 нс; разрешение 2,5 нс Настраивается от 30 до 1 000 нс, разрешение 2,5 нс
Форма импульса Отрицат. прямоугольный импульс Отрицат. прямоугольный импульс
Выходное сопротивление 35 Ω (режим импульс-эхо);
30 Ω (режим раздельно-совмещённый)
< 30 Ω
Приемник Каналы ФР Канал УЗ
Усиление От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)
Входное полное сопротивление 60 Ω (режим импульс-эхо);
150 Ω (режим раздельно-совмещённый)
60 Ω (режим импульс-эхо);
50 Ω (режим генератор-приёмник)
Полоса пропускания От 0,6 до 18 МГц (-3 дБ) от 0,25 до 28 МГц (–3 дБ)
Формирование луча
Тип сканирования Секторное или линейное Секторное или линейное
Количество групп 1 1
Сбор данных Каналы ФР Канал УЗ
Частота оцифровки 100 МГц 100 МГц
Максимальная ЧЗИ До 6 кГц (C-скан) До 6 кГц (C-скан)
Обработка данных Каналы ФР Канал УЗ
Число точек данных До 8 192 До 8 192
Усреднение в реальном времени PA: 2, 4, 8, 16 UT: 2, 4, 8, 16, 32, 64
Детектирование РЧ, полная волна, полуволна +, полуволна –
Фильтр 3 низкочастотных, 3 полосовых
и 5 высокочастотных
3 низкочастотных, 6 полосовых
и 3 высокочастотных фильтров
(8 низкочастотных для TOFD)
Фильтрация видео Сглаживание (скорректировано по диапазону частоты датчика)


Общие характеристики

Частота обновления A-скана А-скан: 60 Гц;
S-скан: 60 Гц
Синхронизация данных:
– по внутреннему таймеру от 1 Гц до 6 кГц
– по кодировщику на двух осях: от 1 до 65 536 меток
Программируемая ВРЧ:
– количество точек 16: одна кривая ВРЧ на канал для законов фокусировки
– максимальное нарастание 40 дБ/10 нс
Сигнализации:
– количество 3
– условия любая логическая комбинация стробов
Характеристики УЗ (модуль OMNISX-1664PR):
– разъёмы 1 разъём для ФР-датчика: Olympus PA;
2 разъёма УЗ: LEMO 00
– количество законов фокусировки 256
– распознавание датчика автоматическое
Запоминающие устройства карта памяти SDHC, большинство стандартных запоминающих устройств USB
Размер файла данных 300 МБ
Порты USB 2 порта USB, совместимые с характеристиками USB 2.0
Звуковая сигнализация Да
Выход видеосигнала выход SVGA
Кодировщик 2-осевой линейный кодировщик (квадратура, вперёд, назад или синхроимпульсы/направление)
Цифровой вход 4 цифровых входа TTL, 5 В
Цифровой выход 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход
Выключатель устройства сбора данных да, в зависимости от конфигурации цифрового входа
Выход питания 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
Вход синхроимпульсов 5 В TTL
Размер дисплея 21,3 см (8,4 дюйма) по диагонали
Разрешение 800×600 пикселей
Яркость 600 кд/м2
Углы просмотра по горизонтали: от -80° до 80°;
по вертикали: от -60° до 80°
Количество цветов 16 миллионов
Тип TFT LCD
Питание аккумулятор Smart Li-ion
Продолжительность работы батареи мин. 6 часов при нормальных условиях работы
Диапазон рабочих температур от -10 до +45 °C
Температура хранения от -20 до +60 °C с батареей;
от -20 до +70 °C без батареи
Относительная влажность макс. 70% при 45 °C без образования конденсата
Степень защиты корпуса соответствие требованиям IP66
Устойчивость к ударам испытания на падение MIL-STD-810G 516.6
Размеры (Ш×В×Г) 267×208×94 мм
Вес 3,4 кг с батареей
